GB43 K projekt garażu jedenastostanowiskowego
GB43 K projekt garażu jedenastostanowiskowego, segmentowego. Na specjalne zamówienie możliwe jest sporządzenie kalkulacji dla większej lub mniejszej liczby segmentów. Szczegóły po kontakcie. Zapraszamy do...
Powierzchnia użytkowa | 181.15 m² |
Min. wymiary działki długość x szerokość | 12.00 x 40.00 m |
Dostępne technologie | blaszana |
Warianty projektu | garaż, budynek gospodarczy |
Rzuty i przekroje
Garaż
Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
---|---|---|---|
1 | Garaż | 16.82 | 16.82 |
2 | Garaż | 16.82 | 16.82 |
3 | Garaż | 16.82 | 16.82 |
4 | Garaż | 16.53 | 16.53 |
5 | Garaż | 16.82 | 16.82 |
6 | Garaż | 16.82 | 16.82 |
7 | Garaż | 16.82 | 16.82 |
8 | Garaż | 16.53 | 16.53 |
9 | Garaż | 16.82 | 16.82 |
10 | Garaż | 16.82 | 16.82 |
11 | Garaż | 16.53 | 16.53 |
Suma | 184.15 | 184.15 |
Dane techniczne
Powierzchnia użytkowa | 181.15 m² |
Powierzchnia zabudowy | 191.40 m² |
Powierzchnia kondygnacji netto | 181.15 m² |
Powierzchnia całkowita | 191.40 m² |
Kubatura | 454.00 m³ |
Kąt nachylenia dachu | 1° |
Wymiary budynku długość x szerokość | 33.00 x 5.80 m |
Wysokość budynku | 2.44 m |
Min. wymiary działki długość x szerokość | 12.00 x 40.00 m |
Liczba stanowisk | 4 i więcej |
Dach | płaski |
Opis i technologia projektu
GB43 K projekt garażu jedenastostanowiskowego, segmentowego. Na specjalne zamówienie możliwe jest sporządzenie kalkulacji dla większej lub mniejszej liczby segmentów. Szczegóły po kontakcie.
FORMA ARCHITEKTONICZNA:

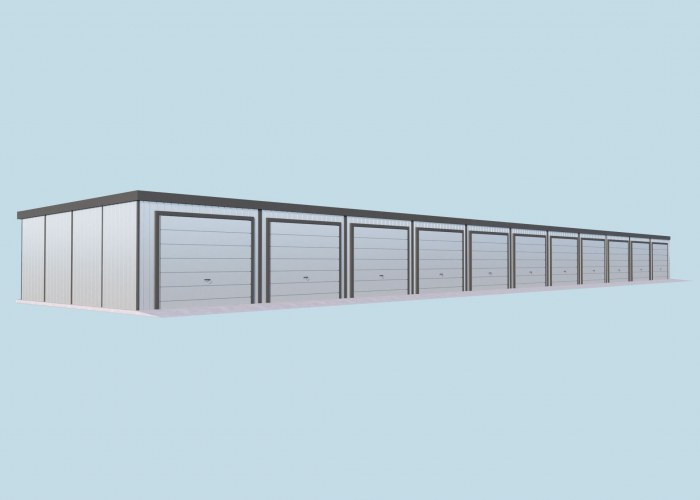

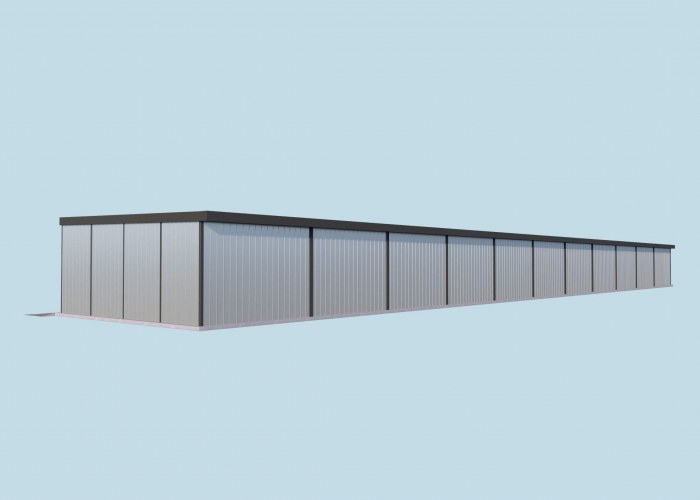

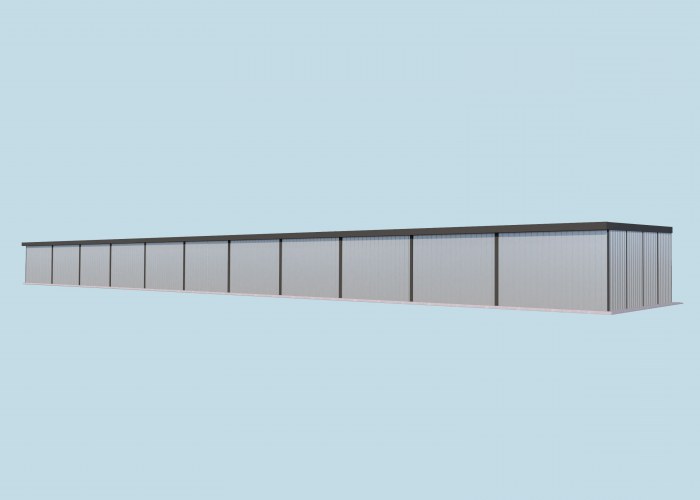

Budynek o zwartej bryle, parterowy, przekryty dachem jednospadowym. Maksymalna wysokość budynku wynosi 2,44m. Budynek wykonany będzie jako garaż blaszany.
KONSTRUKCJA:
Główne rozwiązania konstrukcyjno-materiałowe:
Budynek zaprojektowano w technologii szkieletu stalowego z pokryciem dachu z blachy trapezowej, a ściany z kaset stalowych lub paneli blaszanych. Główną konstrukcję nośną stanowią ławy betonowe oraz stalowy szkielet.
W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.
Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie
Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?
By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).
Kosztorys orientacyjny brutto
Stan zerowy | 28984 zł |
Stan surowy | 63765 zł |
Roboty wykończeniowe wewnętrzne | 40396 zł |
Roboty wykończeniowe zewnętrzne | 16847 zł |
Instalacje i przyłącza | 31158 zł |
Suma | 181150 zł |
