G48 wiata garażowa
![G48 wiata garażowa](/files/projekty/import/120/__project_big/11335.jpg)
![G48 wiata garażowa](/files/_project/120/__project_big/11336.jpg)
![G48 wiata garażowa](/files/_project/120/__project_big/11337.jpg)
![G48 wiata garażowa](/files/_project/120/__project_big/11338.jpg)
![G48 wiata garażowa](/files/_project/120/__project_big/11339.jpg)
![G48 wiata garażowa](/files/projekty/import/120/__project_gallery/11335.jpg)
![G48 wiata garażowa](/files/_project/120/__project_gallery/11336.jpg)
![G48 wiata garażowa](/files/_project/120/__project_gallery/11337.jpg)
![G48 wiata garażowa](/files/_project/120/__project_gallery/11338.jpg)
![G48 wiata garażowa](/files/_project/120/__project_gallery/11339.jpg)
Wiata dwustanowiskowa, wolnostojąca, parterowa z pomieszczeniem gospodarczym.
Powierzchnia użytkowa | 39.82 m² |
Min. wymiary działki długość x szerokość | 13.46 x 12.50 m |
Dostępne technologie | |
Warianty projektu | garaż, budynek gospodarczy |
Rzuty i przekroje

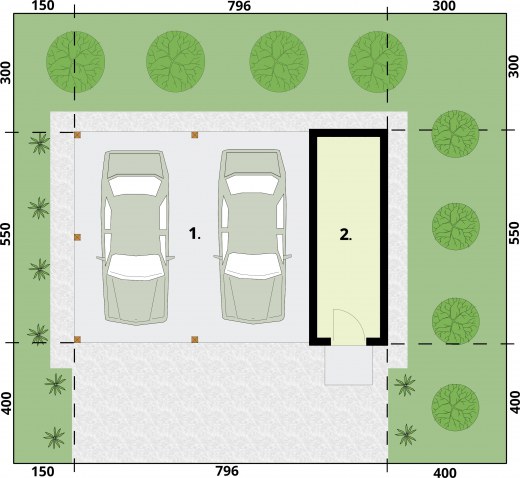

![Przyziemie](/files/projekty/import/120/__project_plan/G48 rzut przyziemia.jpg)
Przyziemie
Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
---|---|---|---|
1. | Wiata | 32.51 | 32.51 |
2. | Pom. gospodarcze | 7.31 | 7.31 |
Suma | 39.82 | 39.82 |
Dane techniczne
Powierzchnia użytkowa | 39.82 m² |
Powierzchnia zabudowy | 43.78 m² |
Powierzchnia kondygnacji netto | 39.82 m² |
Powierzchnia całkowita | 44.88 m² |
Kubatura | 167.65 m³ |
Kąt nachylenia dachu | 30° |
Wymiary budynku długość x szerokość | 7.96 x 5.50 m |
Wysokość budynku | 4.62 m |
Min. wymiary działki długość x szerokość | 13.46 x 12.50 m |
Liczba stanowisk | 2 stanowiska |
Dach | dwuspadowy |
Kondygnacja | parterowe |
Funkcja | z pom. gosp., z wiatą |
Ilość pomieszczeń | 1 |
Opis i technologia projektu
Wiata dwustanowiskowa, wolnostojąca, parterowa z pomieszczeniem gospodarczym.
Technologia tradycyjna , ściany murowane grubości 25 cm. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna. Projekt budynku składa się z 6 egzemplarzy, a w tym 3 tomów części architektoniczno-budowlanej oraz 3 technicznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.
W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.
Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie
Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?
By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).
Zestawienia materiałów
Technologia murowana tradycyjna | |
Stal | 308.22 kg |
Drewno | 4.632 m³ |
Pow. ścian | 517 m² |
Pow. ścian nośnych zew. | 52 m² |
Dach | 71 m² |
Kosztorys orientacyjny brutto
Stan zerowy | 15928 zł |
Stan surowy | 35042 zł |
Roboty wykończeniowe wewnętrzne | 22200 zł |
Roboty wykończeniowe zewnętrzne | 9258 zł |
Instalacje i przyłącza | 17123 zł |
Suma | 99550 zł |
