G64 garaż dwustanowiskowy z pomieszczeniem gospodarczym
![G64 garaż dwustanowiskowy z pomieszczeniem gospodarczym](/files/projekty/import/134/__project_big/12512.jpg)
![G64 garaż dwustanowiskowy z pomieszczeniem gospodarczym](/files/_project/134/__project_big/12513.jpg)
![G64 garaż dwustanowiskowy z pomieszczeniem gospodarczym](/files/_project/134/__project_big/12514.jpg)
![G64 garaż dwustanowiskowy z pomieszczeniem gospodarczym](/files/_project/134/__project_big/12515.jpg)
![G64 garaż dwustanowiskowy z pomieszczeniem gospodarczym](/files/_project/134/__project_big/12516.jpg)
![G64 garaż dwustanowiskowy z pomieszczeniem gospodarczym](/files/projekty/import/134/__project_gallery/12512.jpg)
![G64 garaż dwustanowiskowy z pomieszczeniem gospodarczym](/files/_project/134/__project_gallery/12513.jpg)
![G64 garaż dwustanowiskowy z pomieszczeniem gospodarczym](/files/_project/134/__project_gallery/12514.jpg)
![G64 garaż dwustanowiskowy z pomieszczeniem gospodarczym](/files/_project/134/__project_gallery/12515.jpg)
![G64 garaż dwustanowiskowy z pomieszczeniem gospodarczym](/files/_project/134/__project_gallery/12516.jpg)

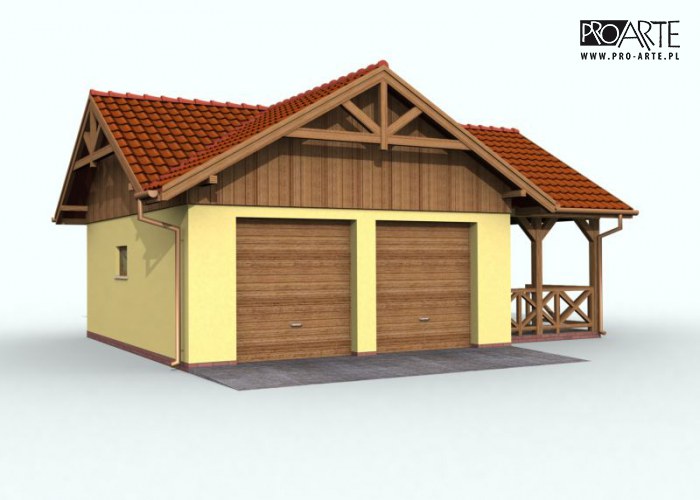

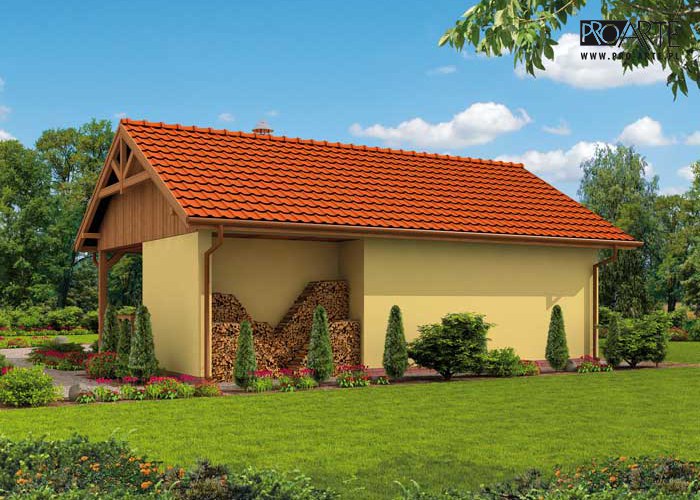

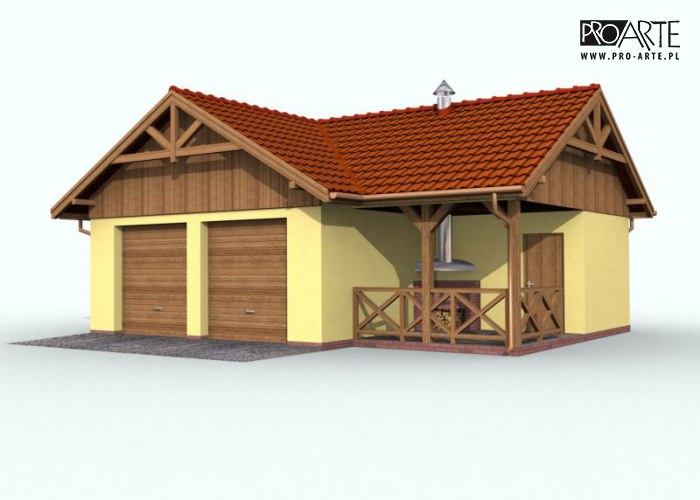

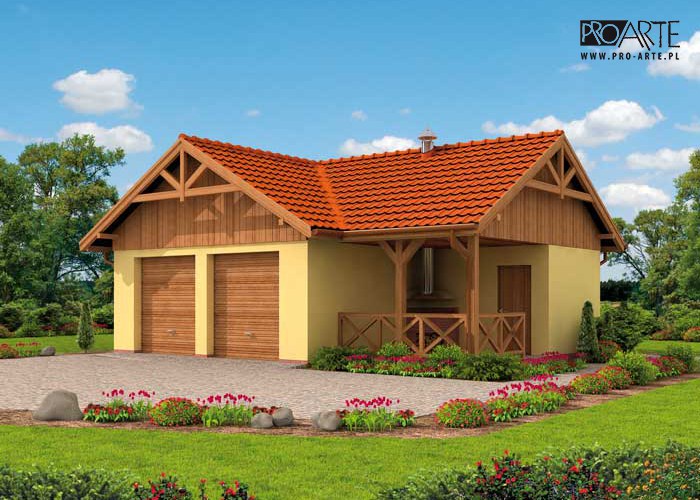

Garaż dwustanowiskowy z pomieszczeniem gospodarczym, altaną ogrodową z grillem oraz składem na drewno. Dwie bramy garażowe o wymiarach 2,25x2,4m. Projekt garażu składa się z czterech egzemplarzy...
Powierzchnia użytkowa | 60.31 m² |
Min. wymiary działki długość x szerokość | 14.50 x 16.90 m |
Dostępne technologie | |
Warianty projektu | garaż, budynek gospodarczy |
Rzuty i przekroje
![Przyziemie](/files/projekty/import/134/__project_plan/3526.jpg)

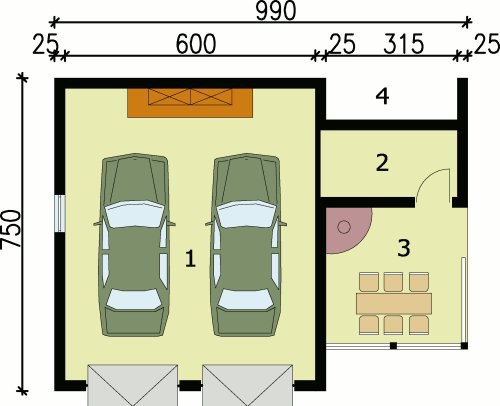

Przyziemie
Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
---|---|---|---|
1. | Garaż | 41.62 | 0 |
2. | Pom. gospodarcze | 6.16 | 0 |
3. | Altana ogrodowa z grillem | 9.46 | 0 |
4. | Skład drewna | 3.07 | 0 |
Suma | 60.31 | 0 |
![Przekroj A-A](/files/projekty/import/134/__project_plan/263.jpg)

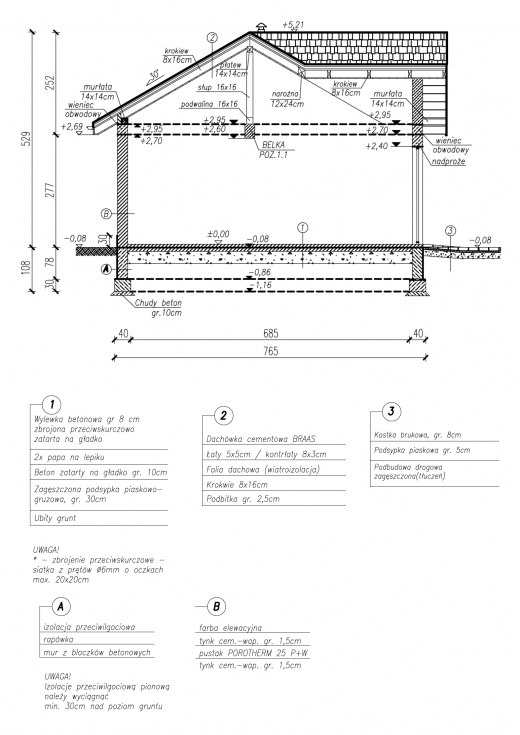

Przekroj A-A
Dane techniczne
Powierzchnia użytkowa | 60.31 m² |
Powierzchnia zabudowy | 70.85 m² |
Powierzchnia kondygnacji netto | 0.00 m² |
Powierzchnia całkowita | 70.85 m² |
Kubatura | 327.40 m³ |
Kąt nachylenia dachu | 30° |
Wymiary budynku długość x szerokość | 9.90 x 7.50 m |
Wysokość budynku | 5.48 m |
Min. wymiary działki długość x szerokość | 14.50 x 16.90 m |
Liczba stanowisk | 2 stanowiska |
Funkcja | z pom. gosp., z altaną, z grillo-wędzarnikiem |
Ilość pomieszczeń | 4 |
Opis i technologia projektu
Technologia tradycyjna :
- powierzchnia użytkowa -60,31m2
- powierzchnia całkowita -70,85m2
- kubatura części przekrytej i zamkniętej ze wszystkich stron -267,23m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,48m
- dach dwuspadowy 30°
- więźba dachowa drewniana
- pokrycie dachu dachówka ceramiczna
- wymiar bramy garażowej 2,25x2,4m
W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.
Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie
Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?
By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).
Zestawienia materiałów
Technologia murowana tradycyjna | |
Stal | 827.24 kg |
Drewno | 8.202 m³ |
Pow. ścian nośnych zew. | 104 m² |
Pow. ścian działowych wew. | 6 m² |
Dach | 107.6 m² |
Kosztorys orientacyjny brutto
Stan zerowy | 18334 zł |
Stan surowy | 40335 zł |
Roboty wykończeniowe wewnętrzne | 25553 zł |
Roboty wykończeniowe zewnętrzne | 10657 zł |
Instalacje i przyłącza | 19709 zł |
Suma | 114589 zł |
