G77

990 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz wersję
podstawową

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

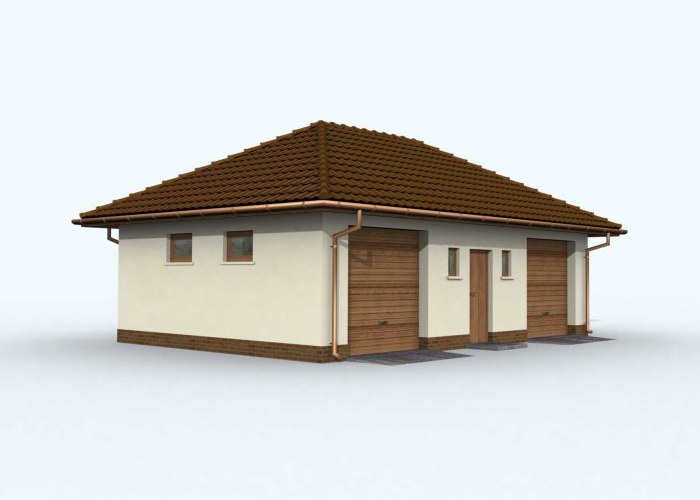

Garaż dwustanowiskowy z pomieszczeniem gospodarczym i składem na drewno opałowe.

Czytaj więcej

Powierzchnia użytkowa	54.95 m²
Min. wymiary działki długość x szerokość	14.50 x 17.90 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	garaż, budynek gospodarczy

Zobacz pełne dane projektu

Rzuty i przekroje

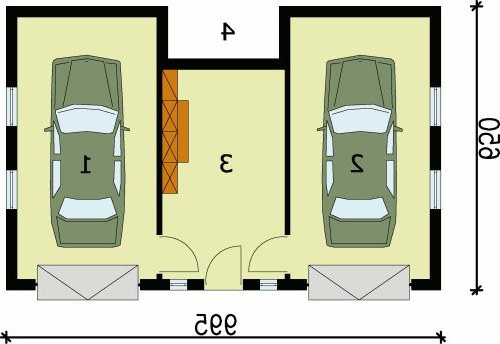

Przyziemie

Nr	Nazwa	Pow. użytkowa [m²]
3.	Pom. gospodarcze	13.49
1.	Garaż	19.2
2.	Garaż	19.2
4.	Skład drewna	3.06
	Suma	54.95

Zamów szczegółowe rysunki

Przekroj A-A

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa	54.95 m²
Powierzchnia zabudowy	64.68 m²
Powierzchnia kondygnacji netto	0.00 m²
Powierzchnia całkowita	64.68 m²
Kubatura	254.00 m³
Kąt nachylenia dachu	30°
Wymiary budynku długość x szerokość	9.90 x 6.50 m
Wysokość budynku	5.24 m
Min. wymiary działki długość x szerokość	14.50 x 17.90 m
Liczba stanowisk	2 stanowiska
Dach	czterospadowy
Funkcja	z pom. gosp.
Ilość pomieszczeń	3

Opis i technologia projektu

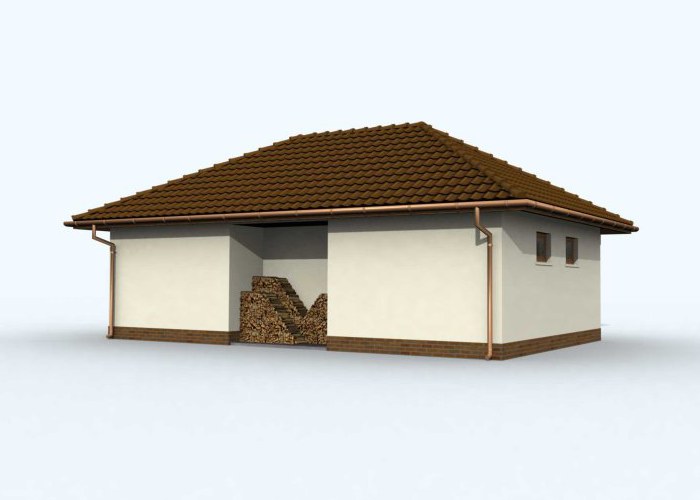

Garaż dwustanowiskowy z pomieszczeniem gospodarczym i składem na drewno opałowe.

Technologia tradycyjna , ściany murowane grubości 25 cm. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna. Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal	394.72 kg
Drewno	7.268 m³
Pow. ścian	810 m²
Pow. ścian nośnych zew.	97 m²
Pow. ścian działowych wew.	30 m²
Dach	99 m²

Kosztorys orientacyjny brutto

Stan zerowy	16705 zł
Stan surowy	36751 zł
Roboty wykończeniowe wewnętrzne	23282 zł
Roboty wykończeniowe zewnętrzne	9710 zł
Instalacje i przyłącza	17958 zł
Suma	104405 zł
