G239 wiata garażowa dwustanowiskowa z pomieszczeniem gospodarczym

990 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz odbicie
lustrzane

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki w cenie projektu

GRATIS

Bezterminowa wymiana*. Zwroty do 14 dni

Zobacz

Wiata garażowa z pomieszczeniem gospodarczym i werandą. Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W...

Czytaj więcej

Powierzchnia użytkowa	56.01 m²
Min. wymiary działki długość x szerokość	11.50 x 18.00 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	garaż, budynek gospodarczy

Zobacz pełne dane projektu

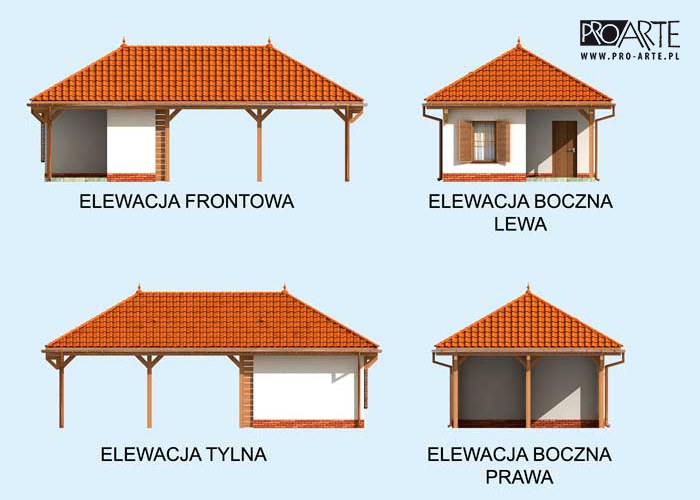

Rzuty i przekroje

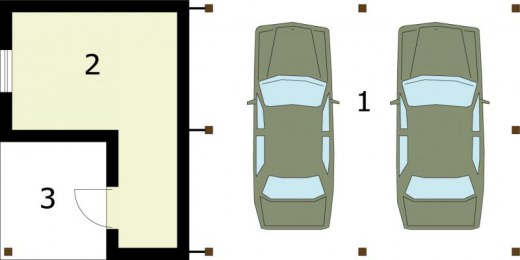

Rzut przyziemia

Nr	Nazwa	Pow. użytkowa [m²]
1.	Wiata	38.5
2.	Pomieszczenie Gospodarcze	11.88
3.	Weranda	5.63
	Suma	56.01

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa	56.01 m²
Powierzchnia zabudowy	60.50 m²
Powierzchnia kondygnacji netto	0.00 m²
Powierzchnia całkowita	60.50 m²
Kubatura	253.00 m³
Kąt nachylenia dachu	30°
Wymiary budynku długość x szerokość	11.00 x 5.50 m
Wysokość budynku	4.98 m
Min. wymiary działki długość x szerokość	11.50 x 18.00 m
Dach	czterospadowy
Funkcja	z pom. gosp., z wiatą

Opis i technologia projektu

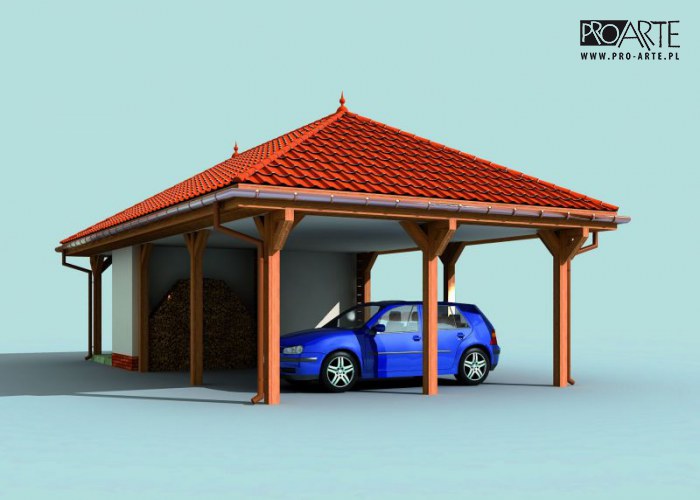

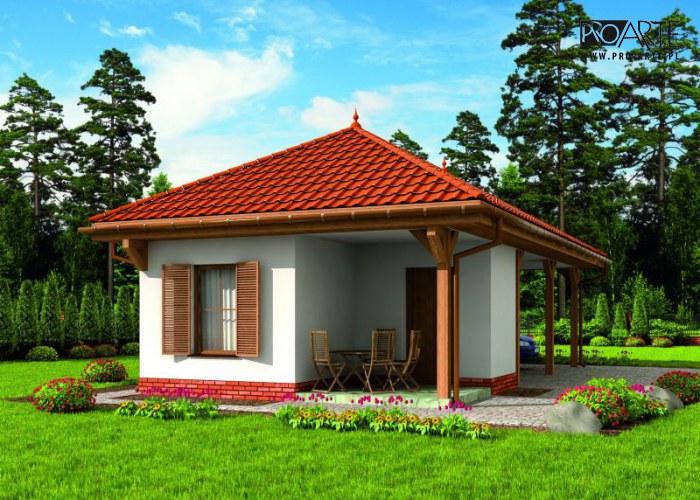

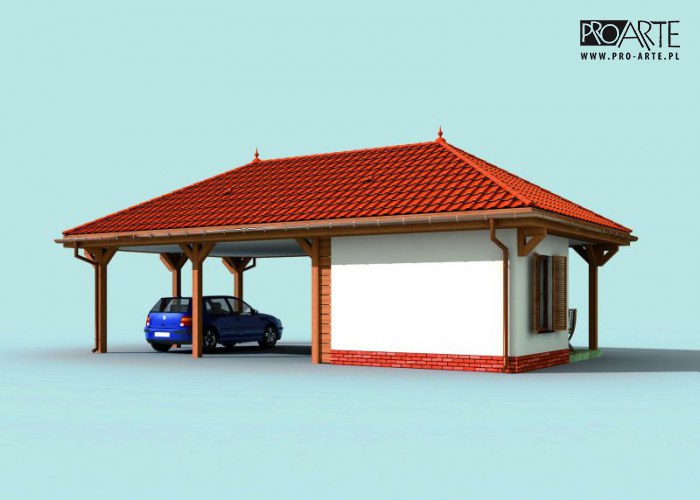

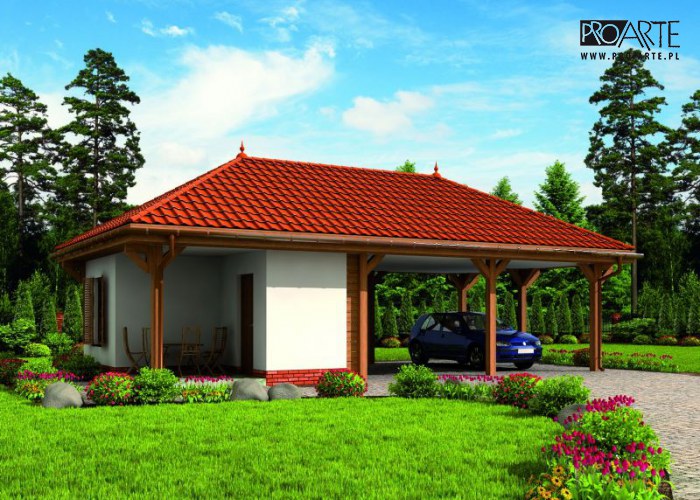

Wiata garażowa z pomieszczeniem gospodarczym i werandą.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- powierzchnia użytkowa -56,01m2

- powierzchnia zabudowy -60,50m2
- powierzchnia całkowita -60,50m2
- kubatura części zamkniętej i zadaszonej -92,00m3

- kubatura części otwartej i zadaszonej - 161,00m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- wysokość budynku 4,98m
- dach czterospadowy 30°
- więźba dachowa drewniana
- pokrycie dachu dachówka ceramiczna

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal	373.28 kg
Drewno	7.437 m³
Pow. ścian nośnych zew.	61 m²
Dach	95 m²

Kosztorys orientacyjny brutto

Stan zerowy	17027 zł
Stan surowy	37459 zł
Roboty wykończeniowe wewnętrzne	23731 zł
Roboty wykończeniowe zewnętrzne	9897 zł
Instalacje i przyłącza	18304 zł
Suma	106419 zł
