G101

699 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz odbicie
lustrzane

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki w cenie projektu

GRATIS

Bezterminowa wymiana nierozplombowanej dokumentacji. Zwroty do 14 dni

Zobacz

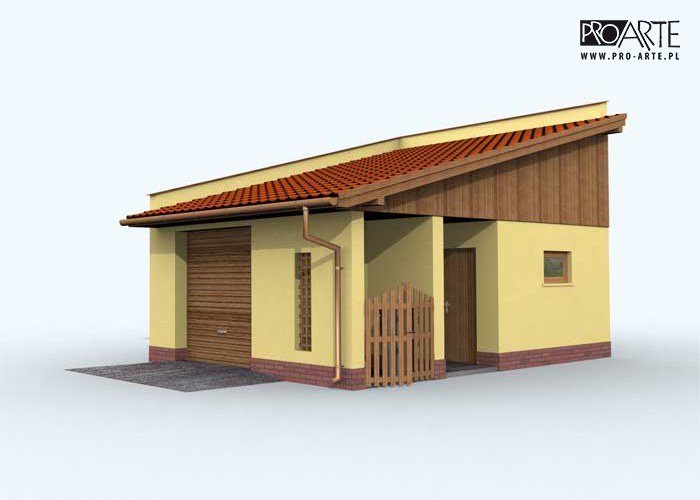

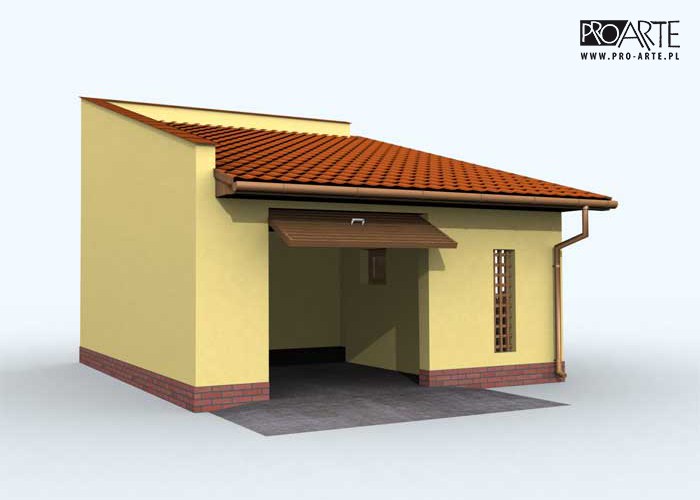

Projekt garażu jednostanowiskowego z częścią gospodarczą i składem na odpady

Czytaj więcej

Powierzchnia użytkowa	31.23 m²
Min. wymiary działki długość x szerokość	14.00 x 12.80 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	garaż, budynek gospodarczy

Zobacz pełne dane projektu

Rzuty i przekroje

Przyziemie

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1	garaż	29	29
2	skład odpadów	2.23	2.23
	Suma	31.23	31.23

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa	31.23 m²
Powierzchnia zabudowy	40.60 m²
Powierzchnia kondygnacji netto	31.23 m²
Powierzchnia całkowita	40.60 m²
Kubatura	170.65 m³
Kąt nachylenia dachu	15°
Wymiary budynku długość x szerokość	5.80 x 7.00 m
Wysokość budynku	5.35 m
Min. wymiary działki długość x szerokość	14.00 x 12.80 m
Liczba stanowisk	1 stanowisko
Dach	jednospadowy
Ilość pomieszczeń	1

Opis i technologia projektu

Projekt garażu jednostanowiskowego z częścią gospodarczą i składem na odpady

Technologia tradycyjna , ściany murowane grubości 25 cm. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna. Projekt budynku składa się z 6 egzemplarzy, a w tym 3 tomów części architektoniczno-budowlanejj oraz 3 technicznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal	581.68 kg
Drewno	5.702 m³
Pow. ścian	1180 m²
Pow. ścian nośnych zew.	92 m²
Dach	46 m²

Kosztorys orientacyjny brutto

Stan zerowy	9494 zł
Stan surowy	20887 zł
Roboty wykończeniowe wewnętrzne	13232 zł
Roboty wykończeniowe zewnętrzne	5518 zł
Instalacje i przyłącza	10206 zł
Suma	59337 zł
