G128 garaż trzystanowiskowy

1090 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz wersję
podstawową

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

Garaż trzystanowiskowy z pomieszczeniem gospodarczym. Bramy garażowe o wymiarach 5,0x2,4m i 2,4x2,4m. Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej,...

Czytaj więcej

Powierzchnia użytkowa	74.39 m²
Min. wymiary działki długość x szerokość	19.35 x 14.00 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	garaż, budynek gospodarczy

Zobacz pełne dane projektu

Rzuty i przekroje

Przyziemie

Nr	Nazwa	Pow. użytkowa [m²]
3.	Pom. gospodarcze	12.75
1.	Garaż	39.2
2.	Garaż	22.44
	Suma	74.39

Zamów szczegółowe rysunki

Przekrój A-A

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa	74.39 m²
Powierzchnia zabudowy	86.45 m²
Powierzchnia kondygnacji netto	0.00 m²
Powierzchnia całkowita	86.45 m²
Kubatura	381.54 m³
Kąt nachylenia dachu	15°
Wymiary budynku długość x szerokość	7.00 x 12.35 m
Wysokość budynku	5.53 m
Min. wymiary działki długość x szerokość	19.35 x 14.00 m
Liczba stanowisk	3 stanowiska
Dach	jednospadowy
Funkcja	z pom. gosp.
Ilość pomieszczeń	3

Opis i technologia projektu

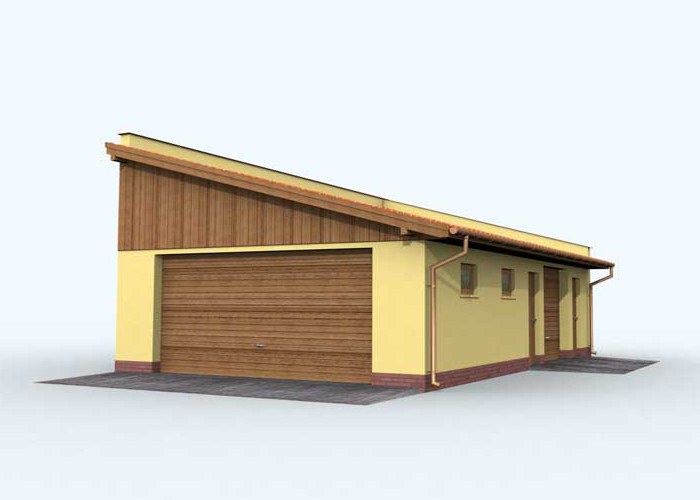

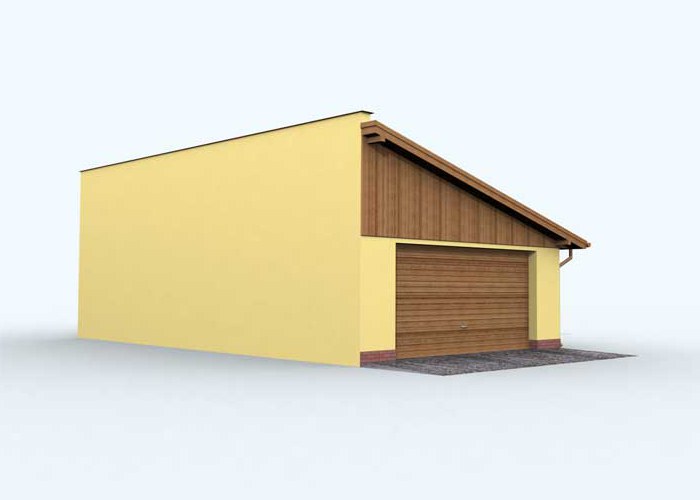

Garaż trzystanowiskowy z pomieszczeniem gospodarczym.

Bramy garażowe o wymiarach 5,0x2,4m i 2,4x2,4m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- powierzchnia użytkowa -74,39m2
- powierzchnia zabudowy - 86,45m2
- powierzchnia całkowita - 86,45m2
- kubatura - 381,54m3
- ściany zewnętrzne nośne murowane grubości 25cm

- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- wysokość budynku - 5,53m
- dach jednospadowy 15°
- więźba dachowa drewniana
- pokrycie dachu dachówka ceramiczna
- wymiary bram garażowych 5000x2400 i 2400x2400

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal	615.439 kg
Drewno	8.862 m³
Dach	95 m²
Do pobrania	Zestawienie stali Zestawienie drewna Zestawienie stolarki

Kosztorys orientacyjny brutto

Stan zerowy	22615 zł
Stan surowy	49752 zł
Roboty wykończeniowe wewnętrzne	31519 zł
Roboty wykończeniowe zewnętrzne	13145 zł
Instalacje i przyłącza	24311 zł
Suma	141341 zł
