G134 garaż dwustanowiskowy z pomieszczeniem gospodarczym

990 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz wersję
podstawową

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

Garaż dwustanowiskowy z pomieszczeniem gospodarczym, składem na drewno i odpady. Dwie bramy garażowe o wymiarach 2,4x2,4m. Projekt garażu składa się z czterech egzemplarzy a w tym części...

Czytaj więcej

Powierzchnia użytkowa	56.94 m²
Min. wymiary działki długość x szerokość	17.52 x 14.00 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	garaż, budynek gospodarczy

Zobacz pełne dane projektu

Rzuty i przekroje

Przyziemie

Nr	Nazwa	Pow. użytkowa [m²]
1.	Garaż	36.36
2.	Pom. gospodarcze	16.22
3.	Skład na odpady	2.18
4.	Skład na drewno	2.18
	Suma	56.94

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa	56.94 m²
Powierzchnia zabudowy	66.64 m²
Powierzchnia kondygnacji netto	0.00 m²
Powierzchnia całkowita	66.64 m²
Kubatura	275.95 m³
Kąt nachylenia dachu	30°
Wymiary budynku długość x szerokość	7.00 x 9.52 m
Wysokość budynku	5.40 m
Min. wymiary działki długość x szerokość	17.52 x 14.00 m
Liczba stanowisk	2 stanowiska
Dach	czterospadowy
Funkcja	z pom. gosp.
Ilość pomieszczeń	2

Opis i technologia projektu

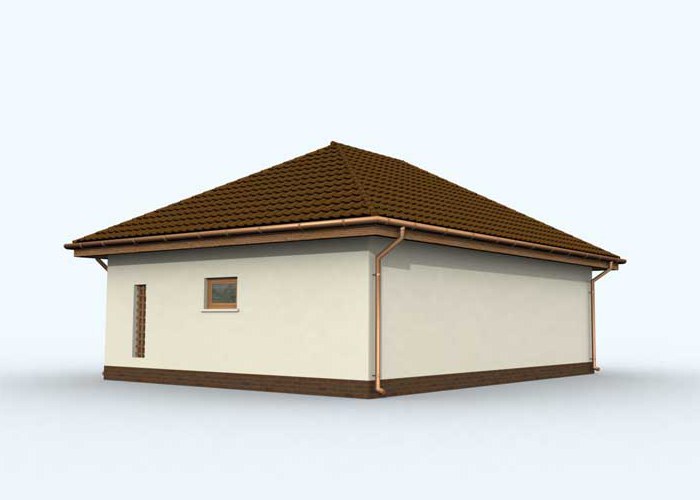

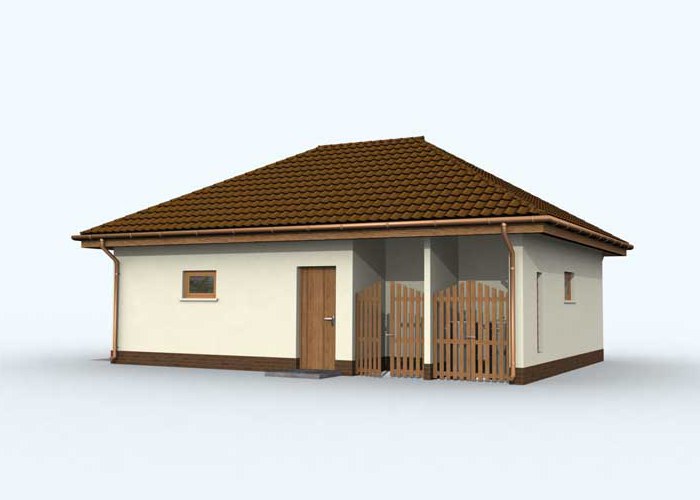

Garaż dwustanowiskowy z pomieszczeniem gospodarczym, składem na drewno i odpady.

Dwie bramy garażowe o wymiarach 2,4x2,4m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- powierzchnia użytkowa -56,94m2

- powierzchnia zabudowy -66,64m2
- powierzchnia całkowita -66,64m2
- kubatura części przekrytej i zamkniętej ze wszystkich stron -258,78m3

- kubatura części przekrytej i niezamkniętej ze wszystkich stron 17,17m3

- kubatura razem -275,95
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,40m
- dach czterospadowy30°
- więźba dachowa drewniana
- pokrycie dachu dachówka ceramiczna
- wymiar bramy garażowej 2,4x2,4m

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal	530.69 kg
Drewno	7.164 m³
Pow. ścian nośnych zew.	86 m²
Pow. ścian działowych wew.	11 m²
Dach	101.5 m²

Kosztorys orientacyjny brutto

Stan zerowy	17310 zł
Stan surowy	38081 zł
Roboty wykończeniowe wewnętrzne	24125 zł
Roboty wykończeniowe zewnętrzne	10061 zł
Instalacje i przyłącza	18608 zł
Suma	108186 zł
