G190 garaż dwustanowiskowy z werandą

1090 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz odbicie
lustrzane

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

Garaż dwustanowiskowy z werandą z wędzarnikiem i składem na drewno kominkowe. Dwie bramy garażowe o wymiarach 2,4x2,4m. Projekt garażu składa się z czterech egzemplarzy a w tym części...

Czytaj więcej

Powierzchnia użytkowa	64.71 m²
Min. wymiary działki długość x szerokość	18.92 x 14.20 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	garaż, budynek gospodarczy

Zobacz pełne dane projektu

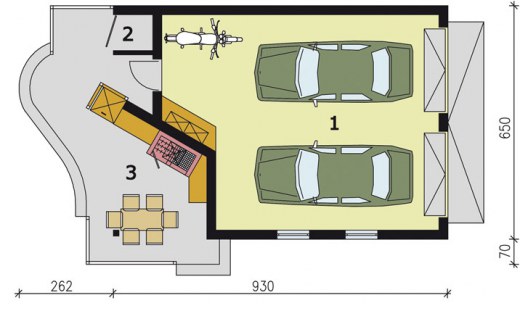

Rzuty i przekroje

przyziemie

Nr	Nazwa	Pow. użytkowa [m²]
1.	Garaż	42.26
2.	Skład drewna kominkowego	1.1
	Suma	43.36
3.	Weranda z wędzarnikiem	21.35
	Suma	21.35

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa	64.71 m²
Powierzchnia zabudowy	50.88 m²
Powierzchnia kondygnacji netto	0.00 m²
Powierzchnia całkowita	73.35 m²
Kubatura	262.00 m³
Kąt nachylenia dachu	15°
Wymiary budynku długość x szerokość	6.50 x 9.30 m
Wysokość budynku	5.45 m
Min. wymiary działki długość x szerokość	18.92 x 14.20 m
Liczba stanowisk	2 stanowiska
Dach	jednospadowy
Funkcja	z altaną, z grillo-wędzarnikiem
Ilość pomieszczeń	3

Opis i technologia projektu

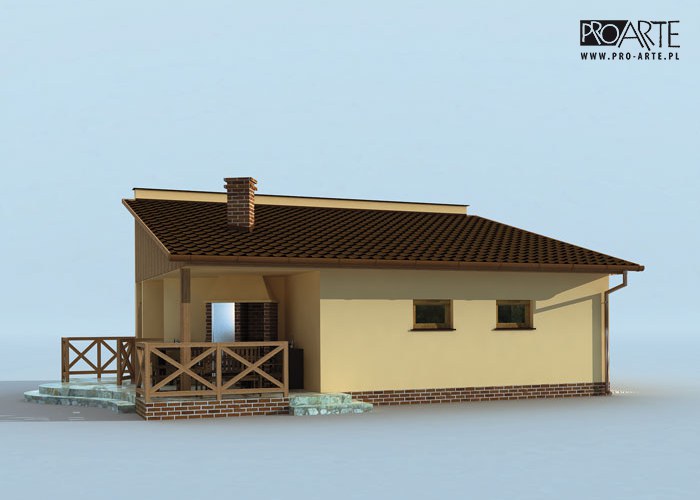

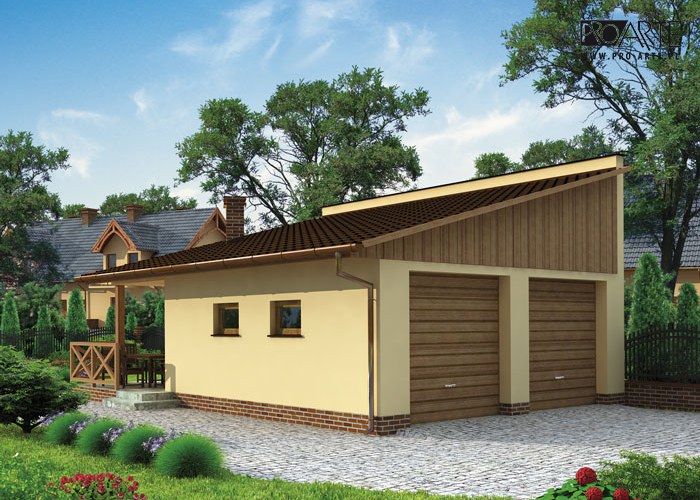

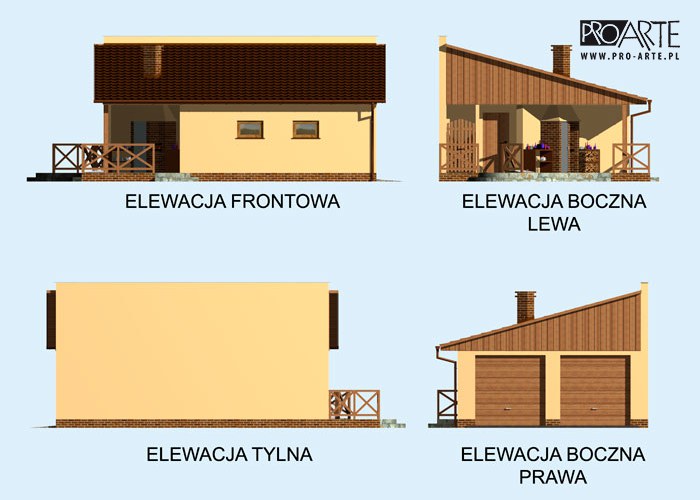

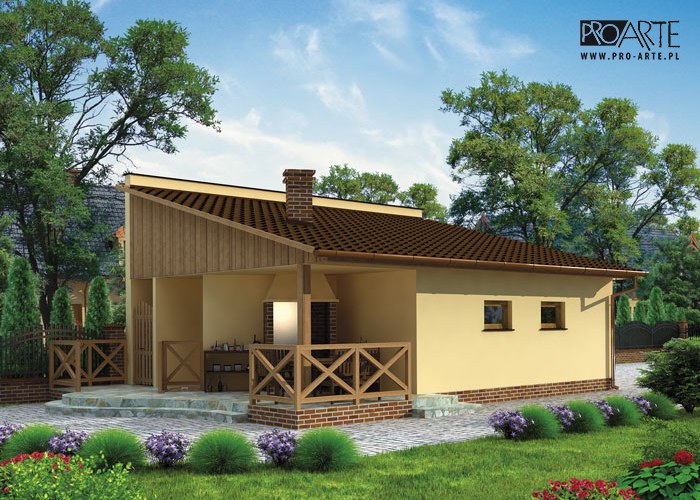

Garaż dwustanowiskowy z werandą z wędzarnikiem i składem na drewno kominkowe.

Dwie bramy garażowe o wymiarach 2,4x2,4m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- powierzchnia użytkowa (z werandą) -64,71m2

- powierzchnia zabudowy (bez werandy) -50,88m2

- powierzchnia zabudowy werandy -22,47m2
- powierzchnia całkowita (bez werandy) -50,88m2
- kubatura części zamkniętej i zadaszonej -203,00m3

- kubatura części otwartej i zadaszonej -59,00m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,45m
- dach jednospadowy 15°

- szerokość i długość budynku (bez werandy) 6,50x9,30mxm
- więźba dachowa drewniana
- pokrycie dachu dachówka ceramiczna
- wymiar bram garażowych 2,4x2,4m

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal	440.35 kg
Drewno	5.492 m³
Pow. ścian nośnych zew.	107 m²
Pow. ścian działowych wew.	5 m²
Dach	71 m²

Kosztorys orientacyjny brutto

Stan zerowy	19672 zł
Stan surowy	43278 zł
Roboty wykończeniowe wewnętrzne	27418 zł
Roboty wykończeniowe zewnętrzne	11434 zł
Instalacje i przyłącza	21147 zł
Suma	122949 zł
