G197 garaż dwustanowiskowy z pomieszczeniami gospodarczymi

1090 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz wersję
podstawową

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

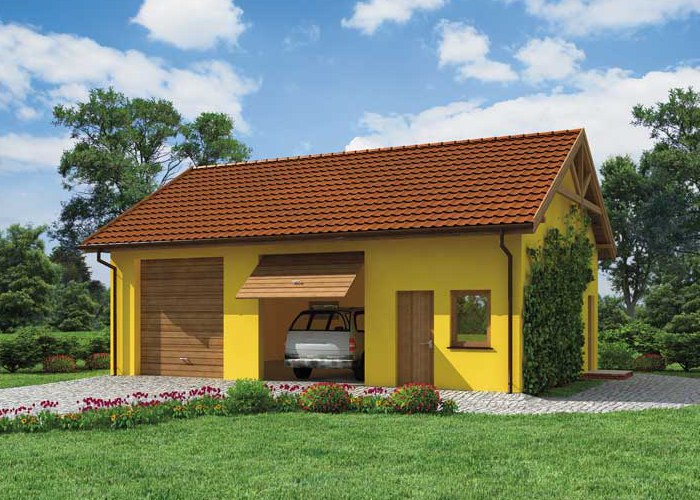

Garaż dwustanowiskowy z pomieszczeniami gospodarczymi. Dwie bramy garażowe o wymiarach 2,8x3,0m. Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej...

Czytaj więcej

Powierzchnia użytkowa	77.15 m²
Min. wymiary działki długość x szerokość	16.00 x 17.95 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	garaż, budynek gospodarczy

Zobacz pełne dane projektu

Rzuty i przekroje

Rzut przyziemia

Nr	Nazwa	Pow. użytkowa [m²]
1.	Garaż	57.45
2.	Pomieszczenie gosp.	9.85
3.	Pomieszczenie gosp.	9.85
	Suma	77.15

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa	77.15 m²
Powierzchnia zabudowy	87.60 m²
Powierzchnia kondygnacji netto	0.00 m²
Powierzchnia całkowita	87.60 m²
Kubatura	444.00 m³
Kąt nachylenia dachu	30°
Wymiary budynku długość x szerokość	10.95 x 8.00 m
Wysokość budynku	6.22 m
Min. wymiary działki długość x szerokość	16.00 x 17.95 m
Liczba stanowisk	2 stanowiska
Dach	dwuspadowy
Funkcja	z pom. gosp.

Opis i technologia projektu

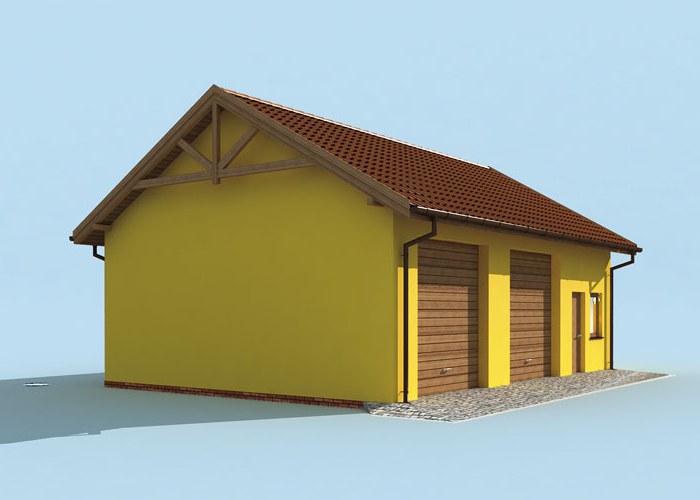

Garaż dwustanowiskowy z pomieszczeniami gospodarczymi.

Dwie bramy garażowe o wymiarach 2,8x3,0m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- powierzchnia użytkowa -77,15m2

- powierzchnia zabudowy -87,60m2
- powierzchnia całkowita -87,60m2
- kubatura -444,00m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- wysokość budynku 6,22m
- dach dwuspadowy 30°
- więźba dachowa drewniana
- pokrycie dachu dachówka ceramiczna
- wymiar bram garażoychj 2,8x3,0m

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal	385.56 kg
Drewno	8.53 m³
Pow. ścian nośnych zew.	121 m²
Pow. ścian działowych wew.	50 m²
Dach	125 m²

Kosztorys orientacyjny brutto

Stan zerowy	23454 zł
Stan surowy	51598 zł
Roboty wykończeniowe wewnętrzne	32688 zł
Roboty wykończeniowe zewnętrzne	13632 zł
Instalacje i przyłącza	25213 zł
Suma	146585 zł
