G197 szkielet drewniany projekt garażu dwustanowiskowego z pomieszczeniami gospodarczymi

1090 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz odbicie
lustrzane

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

Garaż dwustanowiskowy z pomieszczeniami gospodarczymi w technologii lekkiego szkieletu drewnianego Dwie bramy garażowe o wymiarach 2,8x3,0m. Projekt garażu składa się z czterech egzemplarzy a w...

Czytaj więcej

Powierzchnia użytkowa	78.41 m²
Min. wymiary działki długość x szerokość	16.00 x 18.95 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	garaż, budynek gospodarczy

Zobacz pełne dane projektu

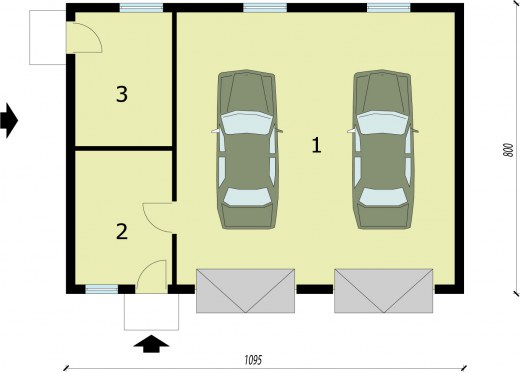

Rzuty i przekroje

Rzu

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1	Garaż	58.74	58.74
2	Pomieszczenie gospodarcze	10.01	10.01
3	Pomieszczenie gospodarcze	9.66	9.66
	Suma	78.41	78.41

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa	78.41 m²
Powierzchnia zabudowy	87.60 m²
Powierzchnia kondygnacji netto	78.41 m²
Powierzchnia całkowita	87.60 m²
Kubatura	443.10 m³
Kąt nachylenia dachu	30°
Wymiary budynku długość x szerokość	10.95 x 8.00 m
Wysokość budynku	6.41 m
Min. wymiary działki długość x szerokość	16.00 x 18.95 m
Liczba stanowisk	2 stanowiska
Dach	dwuspadowy
Ilość pomieszczeń	3

Opis i technologia projektu

Garaż dwustanowiskowy z pomieszczeniami gospodarczymi w technologii lekkiego szkieletu drewnianego

Dwie bramy garażowe o wymiarach 2,8x3,0m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego. Główną konstrukcję nośną stanowić będą: ławy, słupy i wieniec wykonane jako żelbetowe, słupy drewniane, ściany nośne w szkielecie drewnianym spięte podwójnym oczepem, dach dwuspadowy oparty na więźbie o konstrukcji drewnianej krokwiowo-jętkowej z grzędą.

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia drewniana szkieletowa
Stal	1142.88 kg
Drewno	14.933 m³
Dach	125 m²

Kosztorys orientacyjny brutto

Stan zerowy	23837 zł
Stan surowy	52441 zł
Roboty wykończeniowe wewnętrzne	33222 zł
Roboty wykończeniowe zewnętrzne	13855 zł
Instalacje i przyłącza	25624 zł
Suma	148979 zł
