GB10 projekt garażu blaszanego jednostanowiskowego z wiatą

699 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz odbicie
lustrzane

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

Projekt garażu blaszanego jednostanowiskowego z wiatą. Dwie bramy garażowe o wymiarach 2500x2125. Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji...

Czytaj więcej

Powierzchnia użytkowa	22.66 m²
+ wiata	5.86 m²
Min. wymiary działki długość x szerokość	12.86 x 11.00 m
Dostępne technologie	blaszana
Warianty projektu	garaż, budynek gospodarczy

Zobacz pełne dane projektu

Rzuty i przekroje

Rzut przyziemia

Nr	Nazwa	Pow. użytkowa [m²]
1.	Garaż	22.66
2.	Wiata	5.86
	Suma	28.52

Zamów szczegółowe rysunki

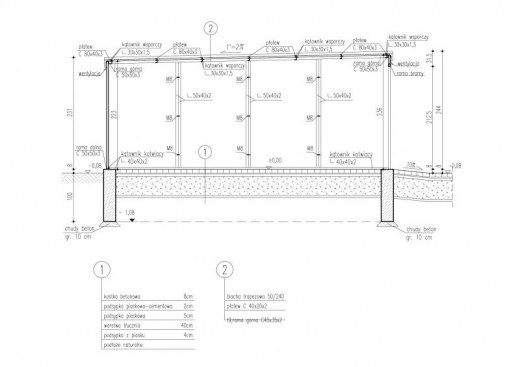

Przekrój a-a

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa + wiata	22.66 m² 5.86 m²
Powierzchnia zabudowy	29.30 m²
Powierzchnia kondygnacji netto	0.00 m²
Powierzchnia całkowita	29.30 m²
Kubatura	69.60 m³
Kąt nachylenia dachu	1°
Wymiary budynku długość x szerokość	5.00 x 5.86 m
Wysokość budynku	2.44 m
Min. wymiary działki długość x szerokość	12.86 x 11.00 m
Liczba stanowisk	1 stanowisko
Dach	płaski
Funkcja	z wiatą
Ilość pomieszczeń	2

Opis i technologia projektu

Projekt garażu blaszanego jednostanowiskowego z wiatą z wiatą

Dwie bramy garażowe o wymiarach 2500x2125.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- powierzchnia użytkowa

garażu -22,66m2

wiaty -5,86m2

- powierzchnia zabudowy

garażu -23,44m2

wiaty 5,86m2

- powierzchnia całkowita -29,30m2
- kubatura

części zamkniętych -55,70m3

części otwartych -13,90m3

- wysokość budynku 2,44m
- dach jednospadowy 1°
--budynek zaprojektowano w technologii szkieletu stalowego
- pokrycie dachu z blachy trapezowej

- wymiar bram garażowych 2500x2125

Garaż blaszany otynkowany:

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Kosztorys orientacyjny brutto

Stan zerowy	6889 zł
Stan surowy	15155 zł
Roboty wykończeniowe wewnętrzne	9601 zł
Roboty wykończeniowe zewnętrzne	4004 zł
Instalacje i przyłącza	7405 zł
Suma	43054 zł
