G299 garaż trzystanowiskowy z pomieszczeniem gospodarczym i poddaszem użytkowym

W tym projekcie polecamy okna połaciowe Velux

1690 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz odbicie
lustrzane

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

Garaż trzystanowiskowy z pomieszczeniem gospodarczym i poddaszem użytkowym. Dwie bramy garażowe o wymiarach 2,4x2,4m i 5,0x2,4m. Projekt garażu składa się z czterech egzemplarzy a w tym części...

Czytaj więcej

Powierzchnia użytkowa	124.24 m²
Min. wymiary działki długość x szerokość	13.50 x 20.80 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	garaż, budynek gospodarczy

Zobacz pełne dane projektu

Rzuty i przekroje

Rzut przyziemia

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1.	Pom. Gospodarcze	15.01	15.01
2.	Garaż	56.83	56.83
	Suma	71.84	71.84

Zamów szczegółowe rysunki

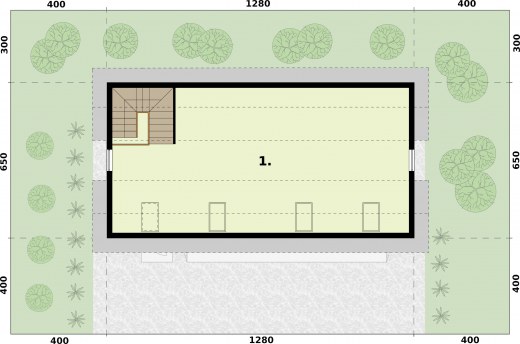

Rzut poddasza

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1.	Poddasze	52.4	70.97
	Suma	52.4	70.97

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa	124.24 m²
Powierzchnia zabudowy	83.20 m²
Powierzchnia kondygnacji netto	142.81 m²
Powierzchnia całkowita	166.40 m²
Kubatura	455.58 m³
Kąt nachylenia dachu	30°
Wymiary budynku długość x szerokość	12.80 x 6.50 m
Wysokość budynku	6.41 m
Min. wymiary działki długość x szerokość	13.50 x 20.80 m
Liczba stanowisk	3 stanowiska
Dach	dwuspadowy
Kondygnacja	z poddaszem
Ilość pomieszczeń	3

Opis i technologia projektu

Garaż trzystanowiskowy z pomieszczeniem gospodarczym i poddaszem użytkowym.

Dwie bramy garażowe o wymiarach 2,4x2,4m i 5,0x2,4m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby

Technologia tradycyjna :
- powierzchnia użytkowa parteru -71,84m2

- powierzchnia użytkowa poddasza -52,40m2

- powierzchnia zabudowy -83,20m2
- powierzchnia całkowita -166,40m2
- kubatura - 455,58m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- wysokość budynku 6,41m
- dach dwuspadowy 30°
- więźba dachowa drewniana
- pokrycie dachu dachówka ceramiczna
- wymiar bram garażowych 2,4x2,4m i 5,0x2,4m

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal	2046.68 kg
Drewno	4.424 m³
Dach	124.5 m²

Kosztorys orientacyjny brutto

Stan zerowy	37769 zł
Stan surowy	83092 zł
Roboty wykończeniowe wewnętrzne	52640 zł
Roboty wykończeniowe zewnętrzne	21953 zł
Instalacje i przyłącza	40602 zł
Suma	236056 zł
