G38 garaż trzystanowiskowy z pomieszczeniami gospodarczymi

1690 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz wersję
podstawową

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

Garaż trzystanowiskowy z pomieszczeniami gospodarczymi. Bramy garażowe o wymiarach 3,0x3,0m. Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i...

Czytaj więcej

Powierzchnia użytkowa	104.34 m²
Min. wymiary działki długość x szerokość	16.00 x 20.70 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	garaż, budynek gospodarczy

Zobacz pełne dane projektu

Rzuty i przekroje

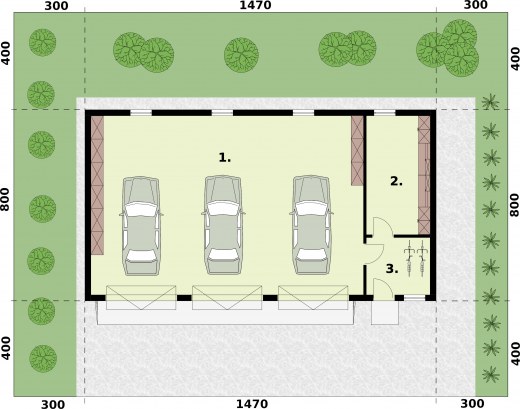

Przyziemie

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1.	Garaż	85.01	85.01
2.	Pom. gospodarcze	6.26	6.26
3.	Pom. gospodarcze	13.07	13.07
	Suma	104.34	104.34

Zamów szczegółowe rysunki

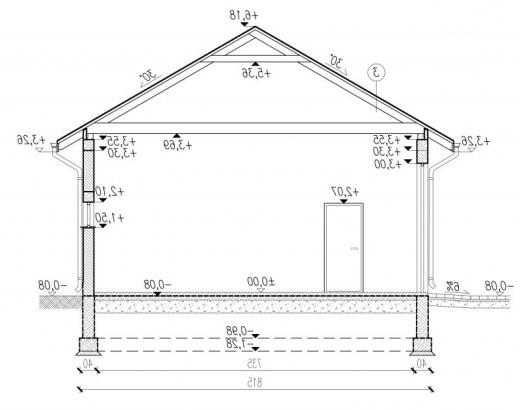

Przekrój A-A

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa	104.34 m²
Powierzchnia zabudowy	117.60 m²
Powierzchnia kondygnacji netto	0.00 m²
Powierzchnia całkowita	117.60 m²
Kubatura	607.35 m³
Kąt nachylenia dachu	30°
Wymiary budynku długość x szerokość	14.70 x 8.00 m
Wysokość budynku	6.32 m
Min. wymiary działki długość x szerokość	16.00 x 20.70 m
Liczba stanowisk	3 stanowiska
Dach	dwuspadowy
Funkcja	z pom. gosp.
Ilość pomieszczeń	3

Opis i technologia projektu

Garaż trzystanowiskowy z pomieszczeniami gospodarczymi.

Bramy garażowe o wymiarach 3,0x3,0m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- powierzchnia użytkowa -104,34m2

- powierzchnia zabudowy -117,60m2
- powierzchnia całkowita -117,60m2
- kubatura - 607,35m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- wysokość budynku 6,32m
- dach dwuspadowy 30°
- więźba dachowa drewniana
- pokrycie dachówka ceramiczna
- wymiar bramy garażowej 3,0x3,0m

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal	920.59 kg
Drewno	11.749 m³
Pow. ścian nośnych zew.	142 m²
Pow. ścian działowych wew.	37 m²
Dach	162.55 m²

Kosztorys orientacyjny brutto

Stan zerowy	41736 zł
Stan surowy	91819 zł
Roboty wykończeniowe wewnętrzne	58170 zł
Roboty wykończeniowe zewnętrzne	24259 zł
Instalacje i przyłącza	44866 zł
Suma	260850 zł
