GB31 projekt garażu blaszanego jednostanowiskowego z wiatą

699 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz odbicie
lustrzane

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

Projekt garażu blaszanego jednostanowiskowego z wiatą. Brama garażowa o wymiarach 2,50x2,125m. Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej...

Czytaj więcej

Powierzchnia użytkowa	33.13 m²
Min. wymiary działki długość x szerokość	12.86 x 11.80 m
Dostępne technologie	blaszana
Warianty projektu	garaż

Zobacz pełne dane projektu

Rzuty i przekroje

Rzut przyziemia

Nr	Nazwa	Pow. użytkowa [m²]
1.	Garaż	16.13
2.	Wiata	17
	Suma	33.13

Zamów szczegółowe rysunki

Przekrój

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa	33.13 m²
Powierzchnia zabudowy	34.00 m²
Powierzchnia kondygnacji netto	0.00 m²
Powierzchnia całkowita	34.00 m²
Kubatura	80.60 m³
Kąt nachylenia dachu	1°
Wymiary budynku długość x szerokość	5.80 x 5.86 m
Wysokość budynku	2.44 m
Min. wymiary działki długość x szerokość	12.86 x 11.80 m
Liczba stanowisk	2 stanowiska
Dach	płaski
Funkcja	z wiatą
Ilość pomieszczeń	2

Opis i technologia projektu

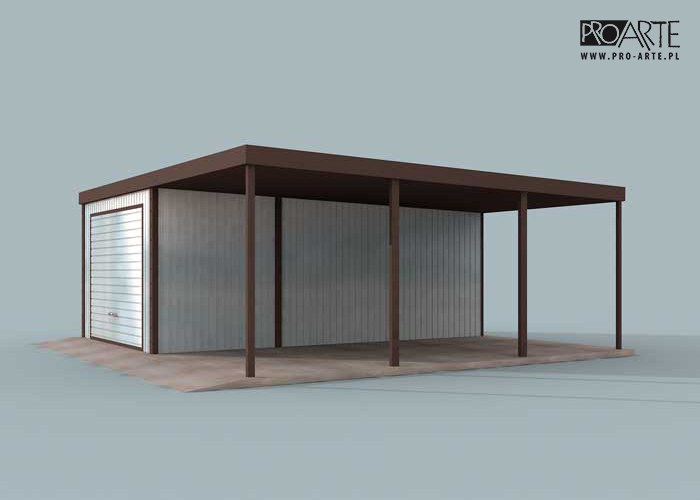

Projekt garażu blaszanego jednostanowiskowego z wiatą.

Brama garażowa o wymiarach 2,50x2,125m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- powierzchnia użytkowa

garażu -16,13m2

wiaty -17,00

- powierzchnia zabudowy + wiata -17,00+17,00m2
- powierzchnia całkowita -34m2
- kubatura - 80,60m3
- wysokość budynku 2,44m
- dach jednospadowy 1°
--budynek zaprojektowano w technologii szkieletu stalowego
- pokrycie dachu z blachy trapezowej

- wymiar bramy garażowej 2,50x2,125m.

Wersja garażu blaszanego otynkowanego:

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Dach	37.77 m²

Kosztorys orientacyjny brutto

Stan zerowy	4771 zł
Stan surowy	10496 zł
Roboty wykończeniowe wewnętrzne	6649 zł
Roboty wykończeniowe zewnętrzne	2773 zł
Instalacje i przyłącza	5129 zł
Suma	29817 zł
