G8 szkielet drewniany

890 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz odbicie
lustrzane

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

Garaż jednostanowiskowyw technologii szkieletowej, wolnostojący, parterowy. Brama garażowa o wymiarach 2400x2200. Garaż posiada dodatkowe pomieszczenie gospodarcze. Zobacz garaż w wersjii...

Czytaj więcej

Powierzchnia użytkowa	36.66 m²
Min. wymiary działki długość x szerokość	16.75 x 11.90 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	garaż, budynek gospodarczy

Zobacz pełne dane projektu

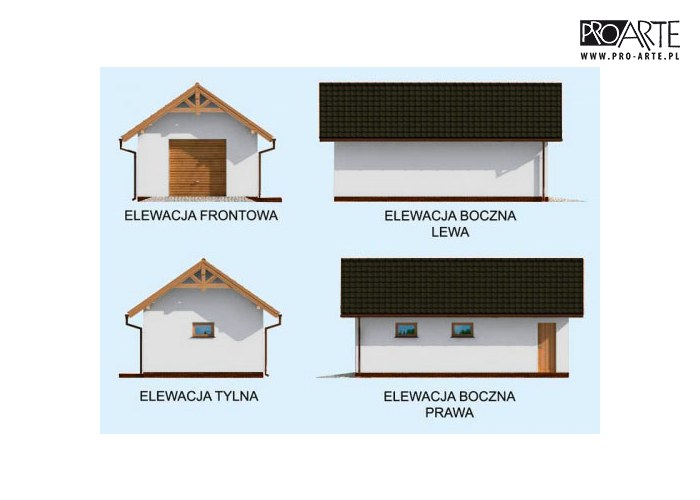

Rzuty i przekroje

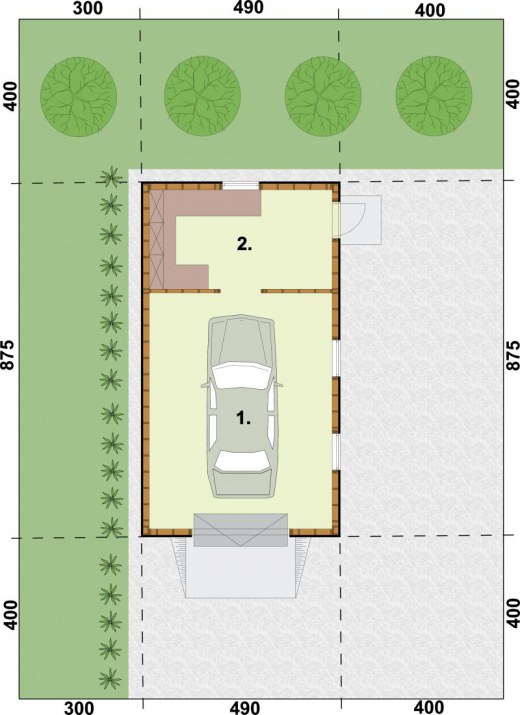

Rzut przyziemia

Nr	Nazwa	Pow. użytkowa [m²]
1.	Garaż	26.15
2.	Pom. gospodarcze	11.03
	Suma	37.18

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa	36.66 m²
Powierzchnia zabudowy	42.88 m²
Powierzchnia kondygnacji netto	0.00 m²
Powierzchnia całkowita	42.88 m²
Kubatura	178.08 m³
Kąt nachylenia dachu	35°
Wymiary budynku długość x szerokość	4.90 x 8.75 m
Wysokość budynku	5.08 m
Min. wymiary działki długość x szerokość	16.75 x 11.90 m
Liczba stanowisk	1 stanowisko
Dach	dwuspadowy
Funkcja	z pom. gosp.

Opis i technologia projektu

Garaż jednostanowiskowyw technologii szkieletowej, wolnostojący, parterowy.

Brama garażowa o wymiarach 2400x2200.

Garaż posiada dodatkowe pomieszczenie gospodarcze.

Zobacz garaż w wersjii murowanej.

Zobacz budynek gospodarczy w wersji murowanej.

Zobacz budynek gospodarczy w wersji szkieletowej.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia szkieletowa:

- powierzchnia użytkowa - 36,66m2
- powierzchnia zabudowy - 42,88 m2
- powierzchnia całkowita - 42,88 m2

- ściany zewnętrzne: słupki 5x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3 1,8cm , a wewnątrz płytą GKF 1,25cm , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm

- ściany zewnętrzne: słupki 5x9 rozstawione max. co 40cm obite zewnątrz płytą OSB 3 1,8cm , a wewnątrz płytą GKF 1,25cm , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 9cm
- wysokość budynku 5,08m
- dach dwuspadowy 35°
- więźba dachowa drewniana w układzie krokwiowo-kleszczowym

- pokrycie dachowe : dachówka ceramiczna

Technologia murowana

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Kosztorys orientacyjny brutto

Stan zerowy	11145 zł
Stan surowy	24518 zł
Roboty wykończeniowe wewnętrzne	15533 zł
Roboty wykończeniowe zewnętrzne	6478 zł
Instalacje i przyłącza	11980 zł
Suma	69654 zł
