Garaż jednostanowiskowy z pom. gospodarczym. Brama garażowa o wymiarach 2,4x2,4m.  Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji...

Czytaj więcej

Powierzchnia użytkowa 35.77 m²
Min. wymiary działki
długość x szerokość
16.75 x 11.90 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

Przyziemie

Przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Pom. gospodarcze10.560
2.Garaż25.210
Suma35.770
Zamów szczegółowe rysunki

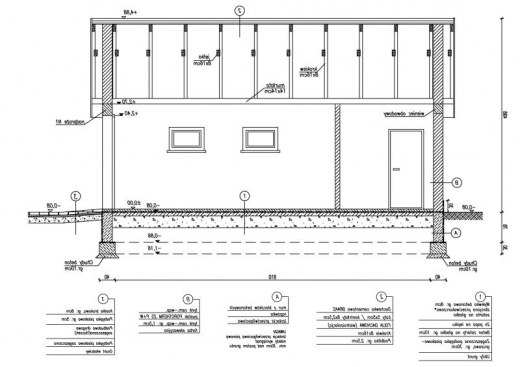

Przekrój A-A

Przekrój A-A

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 35.77 m²
Powierzchnia zabudowy 42.88 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 42.88 m²
Kubatura 165.55 m³
Kąt nachylenia dachu35°
Wymiary budynku
długość x szerokość
4.90 x 8.75 m
Wysokość budynku 4.96 m
Min. wymiary działki
długość x szerokość
16.75 x 11.90 m
Liczba stanowisk1 stanowisko
Ilość pomieszczeń2

Opis i technologia projektu

Garaż jednostanowiskowy z pom. gospodarczym.
Brama garażowa o wymiarach 2,4x2,4m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- powierzchnia użytkowa -35,77m2

- powierzchnia zabudowy -42,88m2
- powierzchnia całkowita  -42,88m2
- kubatura  - 165,55m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku 4,96m
- dach dwuspadowy 35°
- więźba dachowa drewniana
- pokrycie dachu dachówka cementowa bądź ceramiczna
- wymiar bramy garażowej 2,4x2,4m

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal275.06 kg
Drewno3.11 m³
Pow. ścian nośnych zew.68 m²
Pow. ścian działowych wew.24 m²
Dach70 m²

Kosztorys orientacyjny brutto

Stan zerowy10874 zł
Stan surowy23923 zł
Roboty wykończeniowe wewnętrzne15156 zł
Roboty wykończeniowe zewnętrzne6321 zł
Instalacje i przyłącza11690 zł
Suma67963 zł

Realizacje projektu "G8 garaż jednostanowiskowy z pomieszczeniem gospodarczym"

Realizacja projektu garażu - G8
