G22 szkielet drewniany, garaż dwustanowiskowy

1090 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz odbicie
lustrzane

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki w cenie projektu

GRATIS

Bezterminowa wymiana*. Zwroty do 14 dni

Zobacz

G22 - garaż dwustanowiskowy w technologi szkieletowej. Dwie bramy o wymiarach 5,00x2,40m. Zobacz projekt G22 w wersji murowanej. Projekt garażu składa się z czterech egzemplarzy a w tym części...

Czytaj więcej

Powierzchnia użytkowa	60.59 m²
Min. wymiary działki długość x szerokość	14.00 x 17.65 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	garaż, budynek gospodarczy

Zobacz pełne dane projektu

Rzuty i przekroje

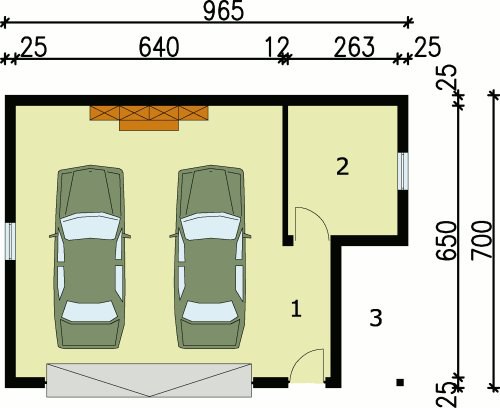

Rzut przyziemia

Nr	Nazwa	Pow. użytkowa [m²]
1.	Garaż	46.57
2.	Pom. Gospodarcze	8.58
	Suma	55.15
3.	Skład na drewno	5.44
	Suma	5.44

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa	60.59 m²
Powierzchnia zabudowy	62.11 m²
Powierzchnia kondygnacji netto	0.00 m²
Powierzchnia całkowita	67.55 m²
Kubatura	295.00 m³
Kąt nachylenia dachu	30°
Wymiary budynku długość x szerokość	9.65 x 7.00 m
Wysokość budynku	5.37 m
Min. wymiary działki długość x szerokość	14.00 x 17.65 m
Liczba stanowisk	2 stanowiska
Dach	dwuspadowy
Ilość pomieszczeń	3

Opis i technologia projektu

G22 - garaż dwustanowiskowy w technologi szkieletowej.

Dwie bramy o wymiarach 5,00x2,40m.

Zobacz projekt G22 w wersji murowanej.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia szkieletowa:

- powierzchnia użytkowa - 55,15 m2

- powierzchnia użytkowa z składem na drewno - 60,59

- powierzchnia zabudowy - 62,11 m2

- powierzchnia całkowita - 67,55 m2

- ściany zewnętrzne: słupki 4x15 rozstawione max. co 40cm obite zewnątrz i od wewnątrz płytą OSB 3 1.8cm, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm, styropian 5cm, - ściany wewnetrza działowa: słupki 4x9 rozstawione max. co 40cm obite zewnątrz i od wewnątrz płytą GKF 1.25cm, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 9cm,
- wysokość budynku 5,37m

- dach dwuspadowy 30°
- więźba dachowa drewniana w układzie krokwiowo-kleszczowym

- pokrycie dachowe : dachówka ceramiczna

Zobacz projekt G22 w wersji murowanej.

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Kosztorys orientacyjny brutto

Stan zerowy	18419 zł
Stan surowy	40523 zł
Roboty wykończeniowe wewnętrzne	25672 zł
Roboty wykończeniowe zewnętrzne	10706 zł
Instalacje i przyłącza	19801 zł
Suma	115121 zł
