G298 szkielet drewniany garaż dwustanowiskowy z poddaszem użytkowym
Gwarancja najniższej ceny i najszybszej wysyłki
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu
Garaż dwustanowiskowy z pomieszczeniem gospodarczym oraz z poddaszem użytkowym w technologii szkieletu drewnianego. Brama garażowa o wymiarach 5,0x2,2m. Projekt garażu składa się z czterech...
| Powierzchnia użytkowa | 76.07 m² |
| Min. wymiary działki długość x szerokość | 14.50 x 17.20 m |
| Dostępne technologie |  murowana,  szkieletowa |
| Warianty projektu | garaż, budynek gospodarczy |
Rzuty i przekroje

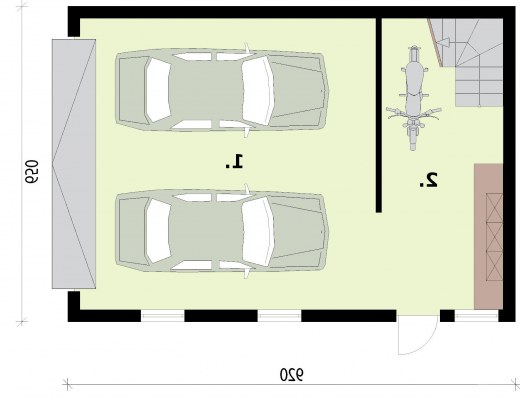

Rzut przyziemia
| Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
|---|---|---|---|
| 2 | Pomieszczenie gospodarcze | 11.82 | 11.82 |
| 3 | klatka schodowa | 2.37 | 2.37 |
| 1 | Garaż | 37.39 | 37.39 |
| Suma | 51.58 | 51.58 |

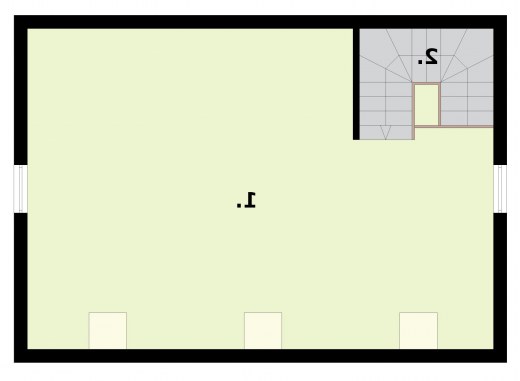

Rzut poddasza
| Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
|---|---|---|---|
| 2 | Klatka schodowa | 1.44 | 1.44 |
| 1 | Pomieszczenie gospodarcze | 22.2 | 47.69 |
| Suma | 23.64 | 49.13 |
Dane techniczne
| Powierzchnia użytkowa | 76.07 m² |
| Powierzchnia zabudowy | 59.80 m² |
| Powierzchnia kondygnacji netto | 0.00 m² |
| Powierzchnia całkowita | 119.60 m² |
| Kubatura | 302.40 m³ |
| Kąt nachylenia dachu | 30° |
| Wymiary budynku długość x szerokość | 9.20 x 6.50 m |
| Wysokość budynku | 5.99 m |
| Min. wymiary działki długość x szerokość | 14.50 x 17.20 m |
| Liczba stanowisk | 2 stanowiska |
| Dach | dwuspadowy |
| Kondygnacja | z poddaszem |
| Funkcja | z pom. gosp. |
| Ilość pomieszczeń | 3 |
Opis i technologia projektu
Garaż dwustanowiskowy z pomieszczeniem gospodarczym oraz z poddaszem użytkowym w technologii szkieletu drewnianego.
Brama garażowa o wymiarach 5,0x2,2m.
Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.
Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego. Główną konstrukcję nośną stanowić będą: słupy drewniane, ściany nośne w szkielecie drewnianym spięte podwójnym oczepem, strop drewniany, dach dwuspadowy oparty na więźbie o konstrukcji drewnianej krokwiowej.
W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.
Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie
Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?
By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).
Zestawienia materiałów
| Technologia drewniana szkieletowa | |
| Stal | 1199.547 kg |
| Drewno | 14.145 m³ |
| Dach | 92.5 m² |
Kosztorys orientacyjny brutto
| Stan zerowy | 32862 zł |
| Stan surowy | 72297 zł |
| Roboty wykończeniowe wewnętrzne | 45802 zł |
| Roboty wykończeniowe zewnętrzne | 19101 zł |
| Instalacje i przyłącza | 35327 zł |
| Suma | 205389 zł |
