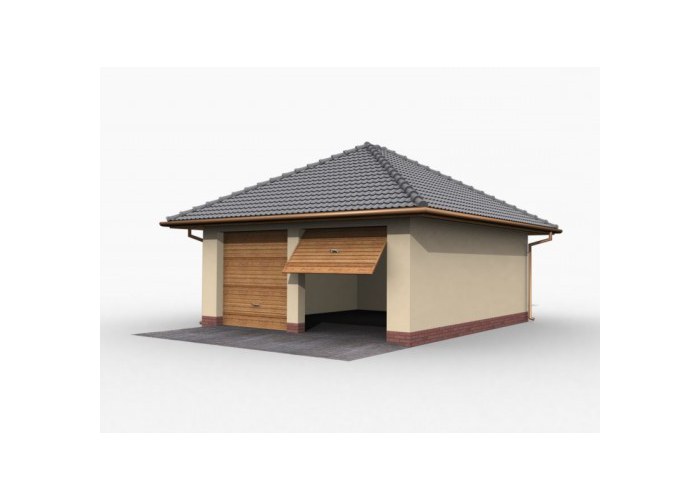

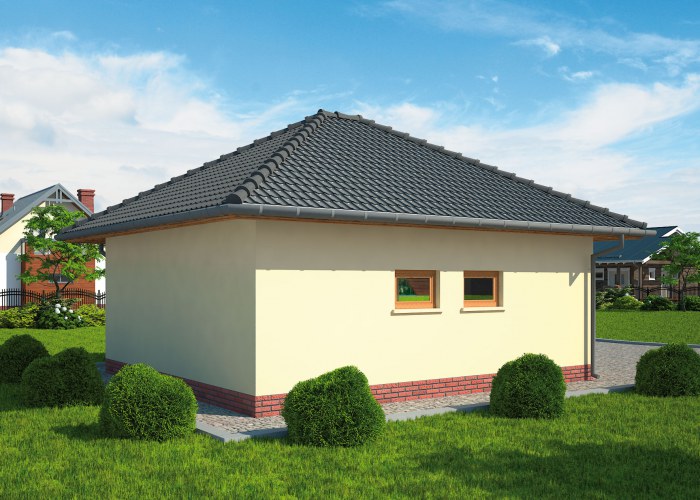

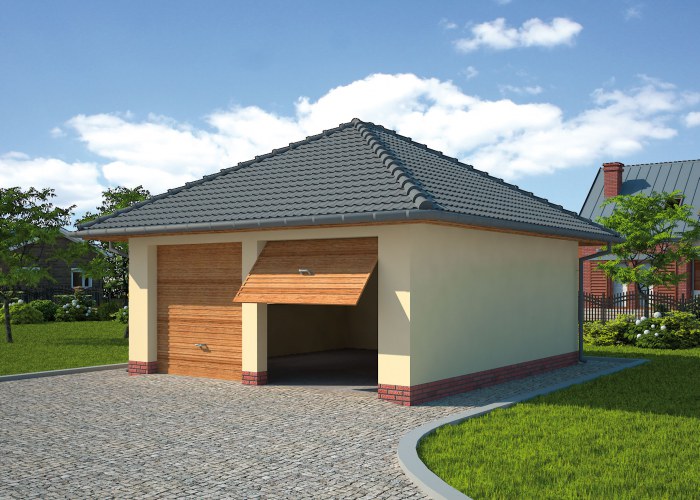

G32 garaż dwustanowiskowy
![G32 garaż dwustanowiskowy](/files/projekty/import/97/__project_big_m/40cb9cc8f6d6c120c278fab39d69b1784670cd38.jpg)
![G32 garaż dwustanowiskowy](/files/_project/97/__project_big_m/409.jpg)
![G32 garaż dwustanowiskowy](/files/_project/97/__project_big_m/85ae5d8d3686dcc0997fdbdc2a9c8a8f9fdac3bf.jpg)
![G32 garaż dwustanowiskowy](/files/projekty/import/97/__project_gallery_m/40cb9cc8f6d6c120c278fab39d69b1784670cd38.jpg)
![G32 garaż dwustanowiskowy](/files/_project/97/__project_gallery_m/409.jpg)
![G32 garaż dwustanowiskowy](/files/_project/97/__project_gallery_m/85ae5d8d3686dcc0997fdbdc2a9c8a8f9fdac3bf.jpg)
Garaż dwustanowiskowy. Bramy garażowe o wymiarach 2,4x2,25m Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej....
Powierzchnia użytkowa | 37.01 m² |
Min. wymiary działki długość x szerokość | 14.00 x 13.25 m |
Dostępne technologie | |
Warianty projektu | garaż, budynek gospodarczy |
Rzuty i przekroje
![Przyziemie](/files/projekty/import/97/__project_plan_m/331da4bae2fd9ad665ab5d5e278b582690b360e4.jpg)
Przyziemie
Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
---|---|---|---|
1. | Garaż | 37.01 | 0 |
Suma | 37.01 | 0 |
![Przekrój](/files/projekty/import/97/__project_plan_m/51.jpg)
Przekrój
Dane techniczne
Powierzchnia użytkowa | 37.01 m² |
Powierzchnia zabudowy | 43.75 m² |
Powierzchnia kondygnacji netto | 0.00 m² |
Powierzchnia całkowita | 43.75 m² |
Kubatura | 166.00 m³ |
Kąt nachylenia dachu | 30° |
Wymiary budynku długość x szerokość | 6.25 x 7.00 m |
Wysokość budynku | 5.02 m |
Min. wymiary działki długość x szerokość | 14.00 x 13.25 m |
Liczba stanowisk | 2 stanowiska |
Dach | czterospadowy |
Ilość pomieszczeń | 1 |
Opis i technologia projektu
Technologia tradycyjna :
- powierzchnia użytkowa -37,01m2
- powierzchnia całkowita 43,75m2
- kubatura - 166,00m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,02m
- dach czterospadowy 30°
- więźba dachowa drewniana
- pokrycie dachu dachówka ceramiczna
- wymiar bramy garażowej 2,4x2,25m
W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.
Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie
Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?
By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).
Zestawienia materiałów
Technologia murowana tradycyjna | |
Stal | 375.12 kg |
Drewno | 2.879 m³ |
Pow. ścian nośnych zew. | 53 m² |
Dach | 70.5 m² |
Kosztorys orientacyjny brutto
Stan zerowy | 11251 zł |
Stan surowy | 24752 zł |
Roboty wykończeniowe wewnętrzne | 15681 zł |
Roboty wykończeniowe zewnętrzne | 6540 zł |
Instalacje i przyłącza | 12095 zł |
Suma | 70319 zł |
