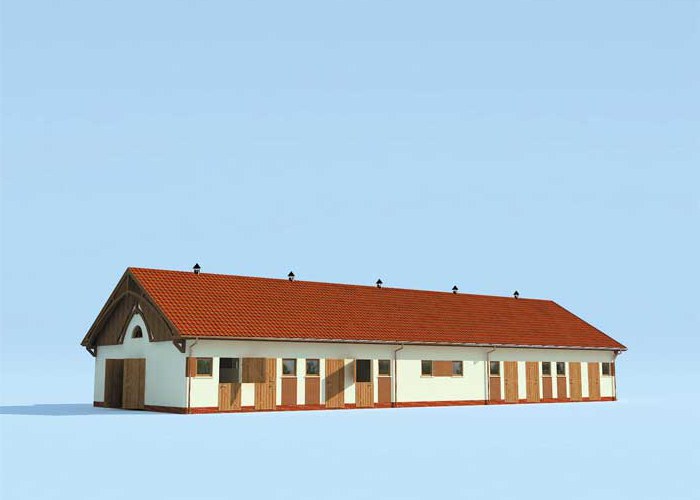

Stajnia dla koni - S22 - 16 boksów Niezwykły, odwołujący się swą architekturą do tradycji staropolskich, projekt obszernej stajni. Został stworzony dla szesnastu koni, dodatkowy, siedemnasty...
Powierzchnia użytkowa | 334.40 m² |
Min. wymiary działki długość x szerokość | 40.02 x 19.40 m |
Dostępne technologie | murowana, szkieletowa |
Rzuty i przekroje
Przyziemie
Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
---|---|---|---|
13. | Paszalnia | 15.17 | 0 |
12. | Boks | 12 | 0 |
15. | Boks | 12 | 0 |
14. | Izolatka dla koni | 12 | 0 |
1. | Komunikacja | 88.26 | 0 |
2. | Myjnia dla koni | 7.74 | 0 |
3. | Łazienka | 3.88 | 0 |
4. | Siodlarnia | 15.35 | 0 |
5. | Boks | 12 | 0 |
6. | Boks | 12 | 0 |
7. | Boks | 12 | 0 |
8. | Boks | 12 | 0 |
9. | Boks | 12 | 0 |
10. | Boks | 12 | 0 |
11. | Boks | 12 | 0 |
16. | Boks | 12 | 0 |
17. | Boks | 12 | 0 |
18. | Boks | 12 | 0 |
19. | Boks | 12 | 0 |
20. | Boks | 12 | 0 |
21. | Boks | 12 | 0 |
22. | Boks | 12 | 0 |
Suma | 334.4 | 0 |
Dane techniczne
Powierzchnia użytkowa | 334.40 m² |
Powierzchnia zabudowy | 365.03 m² |
Powierzchnia kondygnacji netto | 0.00 m² |
Powierzchnia całkowita | 584.56 m² |
Kubatura | 2135.00 m³ |
Kąt nachylenia dachu | 30°, 43° |
Wymiary budynku długość x szerokość | 11.00 x 32.02 m |
Wysokość budynku | 7.61 m |
Min. wymiary działki długość x szerokość | 40.02 x 19.40 m |
Ilość boksów | 16 |
Kondygnacja | z poddaszem |
Ilość pomieszczeń | 22 |
Stajnia angielska | Tak |
Opis i technologia projektu
Stajnia dla koni - S22- 16 boksów
Niezwykły, odwołujący się swą architekturą do tradycji staropolskich, projekt obszernej stajni. Został stworzony dla szesnastu koni, dodatkowy, siedemnasty boks, stanowi izolatkę. Do środka prowadzą trzy wejścia, dwa wieńczące komunikację od wschodu i zachodu, trzecie w centralnej części budynku prowadzi przez siodlarnię do łazienki lub obszernej komunikacji.
Same boksy rozmieszczono przy północnej i południowej ścianie budynku. Przy siodlarni urządzono myjnię dla koni. Naprzeciwko niej znajduje się obszerna paszalnia oraz wspomniana izolatka dla koni, która jako jedyny boks posiada wejście tylko przez komunikację wewnątrz budynku. Pozostałe boksy mają dwa wejścia, jedno właśnie z komunikacji, drugie bezpośrednio z boksu. Same pomieszczenia dla koni są obszerne, każdy ma powierzchnię 12m2. Teraz już wiesz, że chcesz zbudować stajnię według tego projektu. Spełnia ona wszystkie kryteria, które powinna spełniać stajnia dla Twoich koni.
Projekt stajni dla koni. Projekt stajni składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.
Szerokość komunikacji : 2,8m Wymiary boksów: 3m x 3,5m W łazience zastosowano przepływowy podgrzewacz wody umywalkowo-natryskowy.
Możliwość zakupu alternatywnej konstrukcji dachu w postaci wiązarów (projekt i wykonawstwo z montażem). Zapraszamy do kontaktu +48 33 811 89 57 ; mobil : +48 512 119 101, dachy@agrobud.ig.agrobud.pl, konstruktor@agrobud.ig.pl ; www.agrobud.eu
Kochasz konie? Zapraszamy do serwisu ogłoszeniowego i forum http://allekonie.pl
W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.
Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie
Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?
By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).
Zestawienia materiałów
Technologia murowana tradycyjna | |
Stal | 1352.46 kg |
Drewno | 62.438 m³ |
Pow. ścian | 3366 m² |
Dach | 486 m² |
Kosztorys orientacyjny brutto
Stan zerowy | 133760 zł |
Stan surowy | 294272 zł |
Roboty wykończeniowe wewnętrzne | 186428 zł |
Roboty wykończeniowe zewnętrzne | 77748 zł |
Instalacje i przyłącza | 143792 zł |
Suma | 836000 zł |
