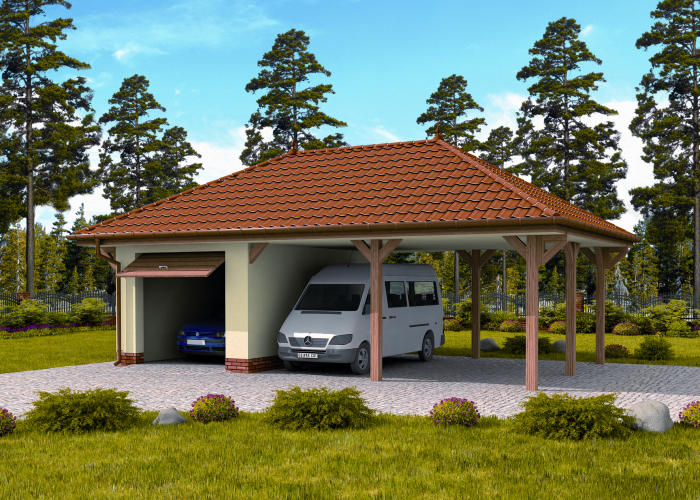

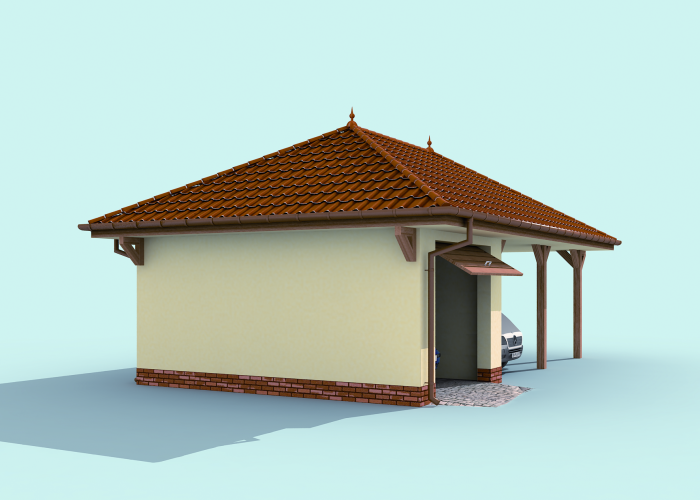

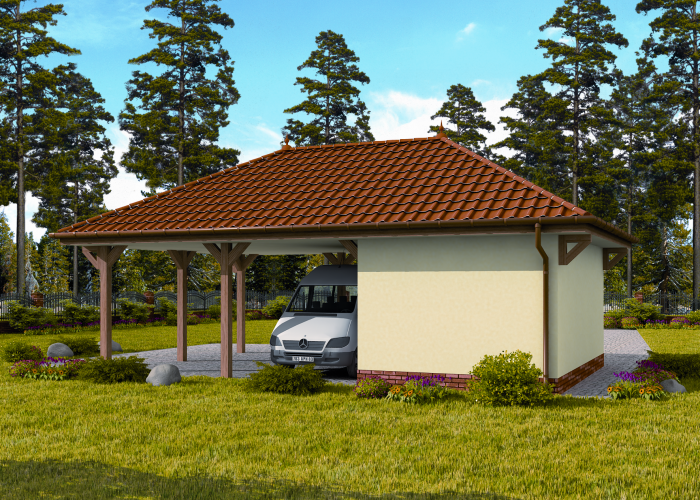

G249 szkielet drewniany garaż i wiata dwustanowiskowa
Gwarancja najniższej ceny i najszybszej wysyłki
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu
G249 garaż jednostanowiskowy z wiatą. Dwie bramy garażowe o wymiarach 2,4x2,4m. Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji...
| Powierzchnia użytkowa | 47.34 m² |
| Min. wymiary działki długość x szerokość | 13.50 x 17.30 m |
| Dostępne technologie |  murowana,  szkieletowa |
| Warianty projektu | garaż, budynek gospodarczy |
Rzuty i przekroje

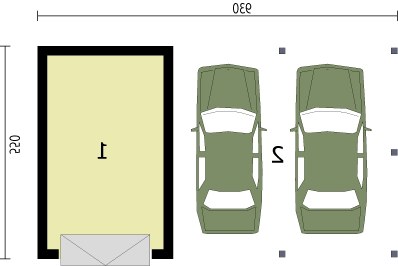

Rzut przyziemia
| Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
|---|---|---|---|
| 1 | Garaż | 15.56 | 15.56 |
| 2 | Wiata | 31.78 | 31.78 |
| Suma | 47.34 | 47.34 |
Dane techniczne
| Powierzchnia użytkowa | 47.34 m² |
| Powierzchnia zabudowy | 54.00 m² |
| Powierzchnia kondygnacji netto | 47.34 m² |
| Powierzchnia całkowita | 47.34 m² |
| Kubatura | 150.00 m³ |
| Kąt nachylenia dachu | 30° |
| Wymiary budynku długość x szerokość | 9.30 x 5.50 m |
| Wysokość budynku | 4.85 m |
| Min. wymiary działki długość x szerokość | 13.50 x 17.30 m |
| Liczba stanowisk | 3 stanowiska |
| Dach | czterospadowy |
| Funkcja | z pom. gosp., z wiatą |
| Ilość pomieszczeń | 1 |
Opis i technologia projektu
G249 garaż jednostanowiskowy z wiatą. Dwie bramy garażowe o wymiarach 2,4x2,4m.
Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.
Projektowany budynek wykonany będzie w technologii szkieletu drewnianego. Główną konstrukcję nośną stanowić będą: ławy, ściągi, stopy, słupy i ściany fundamentowe zazbrojone wg rys. K/1, ściany nośne w szkielecie drewnianym spięte oczepem, dach drewniany czterospadowy.
W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.
Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie
Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?
By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).
Zestawienia materiałów
| Technologia drewniana szkieletowa | |
| Stal | 684.84 kg |
| Drewno | 8.196 m³ |
| Dach | 77.3 m² |
Kosztorys orientacyjny brutto
| Stan zerowy | 18936 zł |
| Stan surowy | 41659 zł |
| Roboty wykończeniowe wewnętrzne | 26392 zł |
| Roboty wykończeniowe zewnętrzne | 11007 zł |
| Instalacje i przyłącza | 20356 zł |
| Suma | 118350 zł |
