G61 szkielet drewniany budynek gospodarczy

990 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz odbicie
lustrzane

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...

Czytaj więcej

Powierzchnia użytkowa	47.97 m²
Min. wymiary działki długość x szerokość	16.92 x 15.00 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	garaż, budynek gospodarczy

Zobacz pełne dane projektu

Rzuty i przekroje

Rzut przyziemia

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1	Garaż	39.11	39.11
2	Pomieszczenie gospodarcze	8.86	8.86
	Suma	47.97	47.97

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa	47.97 m²
Powierzchnia zabudowy	55.44 m²
Powierzchnia kondygnacji netto	47.97 m²
Powierzchnia całkowita	55.44 m²
Kubatura	228.15 m³
Kąt nachylenia dachu	30°
Wymiary budynku długość x szerokość	7.00 x 7.92 m
Wysokość budynku	5.42 m
Min. wymiary działki długość x szerokość	16.92 x 15.00 m
Dach	czterospadowy
Ilość pomieszczeń	2

Opis i technologia projektu

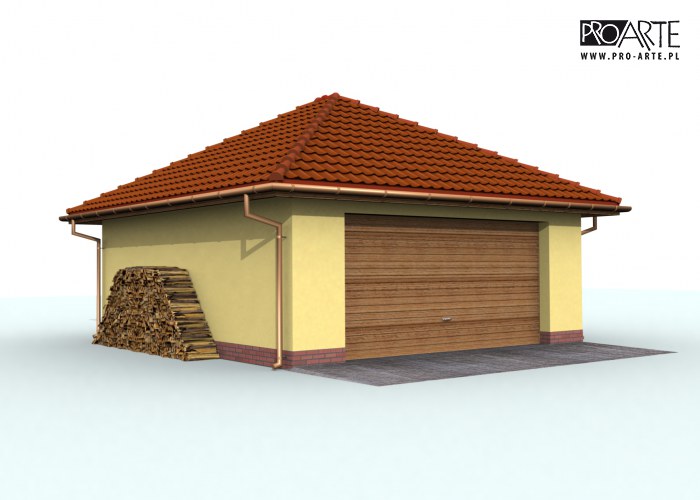

Garaż dwustanowiskowy, wolnostojący, parterowy z pom. gospodarczym i składem na rowery - szkielet drewniany

Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego. Główną konstrukcję nośną stanowić będą: ławy fundamentowe, wieniec żelbetowe, ściany nośne w szkielecie drewnianym spięte podwójnym oczepem, dach czterospadowy oparty na więźbie o konstrukcji drewnianej krokwiowo-jętkowej i krokwiowej.

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia drewniana szkieletowa
Stal	1384.505 kg
Drewno	9.851 m³
Dach	86.35 m²

Kosztorys orientacyjny brutto

Stan zerowy	14583 zł
Stan surowy	32082 zł
Roboty wykończeniowe wewnętrzne	20325 zł
Roboty wykończeniowe zewnętrzne	8476 zł
Instalacje i przyłącza	15677 zł
Suma	91143 zł
