G112 budynek gospodarczy
![G112 budynek gospodarczy](/files/projekty/import/195/__project_big/1411.jpg)
![G112 budynek gospodarczy](/files/_project/195/__project_big/1412.jpg)
![G112 budynek gospodarczy](/files/_project/195/__project_big/1413.jpg)
![G112 budynek gospodarczy](/files/_project/195/__project_big/1414.jpg)
![G112 budynek gospodarczy](/files/_project/195/__project_big/1415.jpg)
![G112 budynek gospodarczy](/files/projekty/import/195/__project_gallery/1411.jpg)
![G112 budynek gospodarczy](/files/_project/195/__project_gallery/1412.jpg)
![G112 budynek gospodarczy](/files/_project/195/__project_gallery/1413.jpg)
![G112 budynek gospodarczy](/files/_project/195/__project_gallery/1414.jpg)
![G112 budynek gospodarczy](/files/_project/195/__project_gallery/1415.jpg)
Projekt budynku gospodarczego. Projekt składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe...
Powierzchnia użytkowa | 41.70 m² |
Min. wymiary działki długość x szerokość | 15.00 x 13.00 m |
Dostępne technologie | |
Warianty projektu | budynek gospodarczy |
Rzuty i przekroje

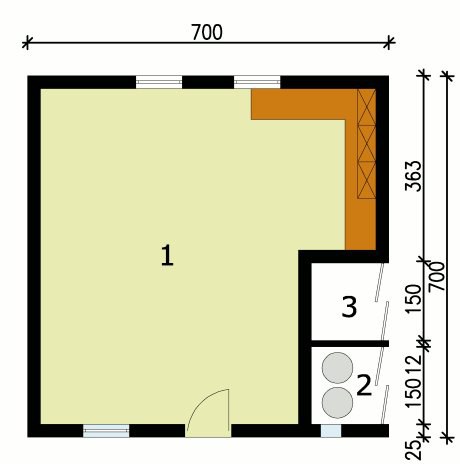

![Przyziemie](/files/projekty/import/195/__project_plan/3676.jpg)
Przyziemie
Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
---|---|---|---|
1. | Pom. gospodarcze | 37.2 | 0 |
2. | Skład na odpady | 2.25 | 0 |
3. | Skład na drewno | 2.25 | 0 |
Suma | 41.7 | 0 |
Dane techniczne
Powierzchnia użytkowa | 41.70 m² |
Powierzchnia zabudowy | 49.00 m² |
Powierzchnia kondygnacji netto | 0.00 m² |
Powierzchnia całkowita | 49.00 m² |
Kubatura | 195.00 m³ |
Kąt nachylenia dachu | 30° |
Wymiary budynku długość x szerokość | 7.00 x 7.00 m |
Wysokość budynku | 5.00 m |
Min. wymiary działki długość x szerokość | 15.00 x 13.00 m |
Dach | dwuspadowy |
Ilość pomieszczeń | 1 |
Opis i technologia projektu
Projekt budynku gospodarczego. Projekt składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.
Technologia tradycyjna , ściany murowane grubości 25 cm. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna. Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.
W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.
Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie
Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?
By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).
Zestawienia materiałów
Technologia murowana tradycyjna | |
Stal | 303.13 kg |
Drewno | 5.408 m³ |
Pow. ścian | 869 m² |
Pow. ścian nośnych zew. | 85 m² |
Pow. ścian działowych wew. | 6 m² |
Dach | 81 m² |
Kosztorys orientacyjny brutto
Stan zerowy | 12677 zł |
Stan surowy | 27889 zł |
Roboty wykończeniowe wewnętrzne | 17668 zł |
Roboty wykończeniowe zewnętrzne | 7368 zł |
Instalacje i przyłącza | 13628 zł |
Suma | 79230 zł |
