BARBADOS 3A dom letniskowy z garażem

Zobacz odbicie
lustrzane

Zapytaj o dostępność

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

BARBADOS 3A – dom letniskowy z garażem. Projekt dostępny również jako CAŁOROCZNY!!! Ten projekt to poprawiony, racjonalnie zagospodarowany brat domku...

Czytaj więcej

Powierzchnia użytkowa	68.09 m²
+ garaż	27.68 m²
+ weranda	28.8 m²
Min. wymiary działki długość x szerokość	14.20 x 22.20 m
Dostępne technologie	murowana, szkieletowa

Zobacz pełne dane projektu

Rzuty i przekroje

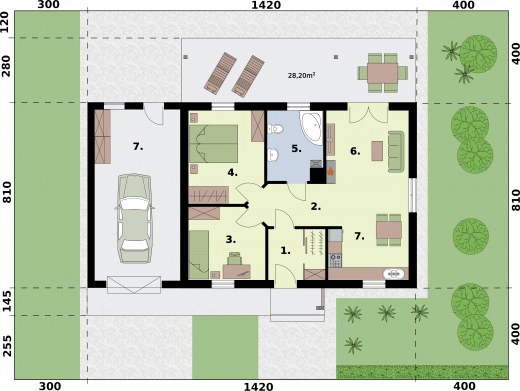

Rzut przyziemia

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1.	Wiatrołap	5.55	5.55
2.	Komunikacja	6.15	6.15
3.	Pokój	10.34	10.34
4.	Pokój	13.12	13.12
5.	Łazienka	7.21	7.21
6.	Pokój	17.55	17.55
7.	Kuchnia	8.17	8.17
	Suma	68.09	68.09
8.	Garaż	28.8	28.8
	Suma	28.8	28.8

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa + garaż + weranda	68.09 m² 27.68 m² 28.8 m²
Powierzchnia zabudowy + z wiatą	113.60 m² 142.4 m²
Powierzchnia kondygnacji netto	96.89 m²
Powierzchnia całkowita	142.40 m²
Kubatura	560.00 m³
Kąt nachylenia dachu	30°, 38°, 20°
Wymiary budynku długość x szerokość	10.90 x 14.20 m
Wysokość budynku	6.18 m
Min. wymiary działki długość x szerokość	14.20 x 22.20 m
Dach	dwuspadowy
Kondygnacja	parterowe
Ilość pomieszczeń	8
Pow. tarasów/werandy/wiaty/schodów zew.	28.8 m²
Projekt z garażem	Tak
Projekt z wejściem od południa	Tak

Opis i technologia projektu

BARBADOS 3A – dom letniskowy z garażem. Projekt dostępny również jako CAŁOROCZNY!!!

Zobacz czym różni się projekt domku letniskowego od domu całorocznego?

Ten projekt to nowoczesna odsłona domku letniskowego Barbados. Korzystniejsze rozmieszczenie pomieszczeń, rozległa przystająca do elewacji zewnętrznej wiata, sprawiają, że mamy do czynienia z zupełnie nową jakością. Ten dom letniskowy jest wymarzonym miejscem na wyczekany urlop, czy wakacje.

Barbados 3 to przemyślanie zaprojektowane dzieło architektoniczne, które łączy praktyczne zalety z elegancją i prostotą. Wnętrze wyróżnia uporządkowany układ pokoi, na który składają się powiększone w stosunku do Barbados 1 pomieszczenia, takie jak salon, pokój gościnny z kuchnią, dwa pokoje oraz łazienka. Na zewnątrz świetnym i niezwykle użytecznym pomysłem jest zadaszony taras, z pewnością będzie on miejscem niejednej udanej biesiady, spotkania, każdego miłego wieczoru.

Zobacz projekt Barbados bez wiaty.

Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia tradycyjna :
- powierzchnia zabudowy bez werandy - 113,60m2

- powierzchnia zabudowy z werandą - 142,4m2

- powierzchnia całkowita - 142,4m2

- powierzchnia użytkowa - 68,09 m2 + garaż 27,68m2 + weranda 28,8m2

- powierzchnia całkowita - 142,4m2
- kubatura - 560m3
- ściany zewnętrzne murowane grubości 30 cm
- ściany wewnętrzne działowe gr. 12 cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- konstrukcja więźby dachowej drewniana w formie wiązarów kratowych
- pokrycie dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: kocioł gazowy w łazience w wersji mieszkalnej, całorocznej

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Pow. ścian działowych wew.	56 m²

Kosztorys orientacyjny brutto

Stan zerowy	35952 zł
Stan surowy	79093 zł
Roboty wykończeniowe wewnętrzne	50107 zł
Roboty wykończeniowe zewnętrzne	20897 zł
Instalacje i przyłącza	38648 zł
Suma	224697 zł
