BARBADOS 2 C dom mieszkalny, całoroczny szkielet drewniany
Gwarancja najniższej ceny i najszybszej wysyłki
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki w cenie projektu
GRATIS
Bezterminowa wymiana nierozplombowanej dokumentacji. Zwroty do 14 dni
BARBADOS 2 C - projekt domu mieszkalnego, całorocznego w technologii lekkiego szkieletu drewnianego PRZYZIEMIE: wiatrołap, komunikacja, pokój dzienny z aneksem kuchennym,, łazienka, 2xpokój,...
| Powierzchnia użytkowa | 68.89 m² |
| Min. wymiary działki długość x szerokość | 18.04 x 20.77 m |
| Dostępne technologie |  murowana,  szkieletowa |
| Warianty projektu | wersja letniskowa, wersja całoroczna |

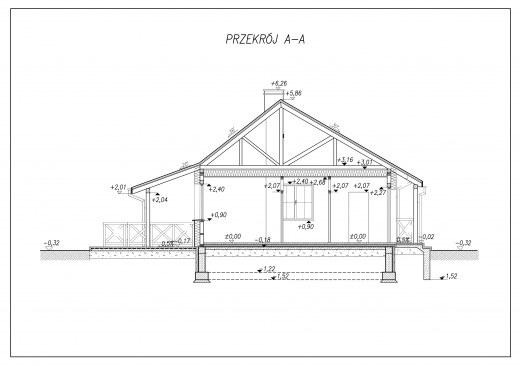

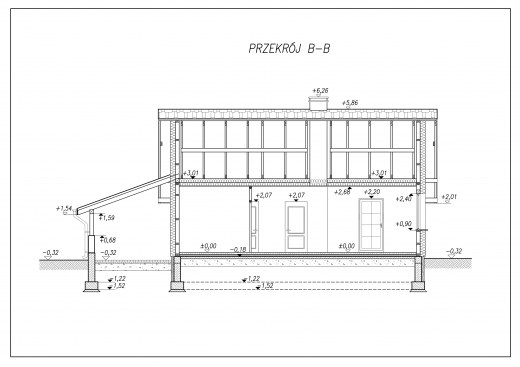

Rzuty i przekroje

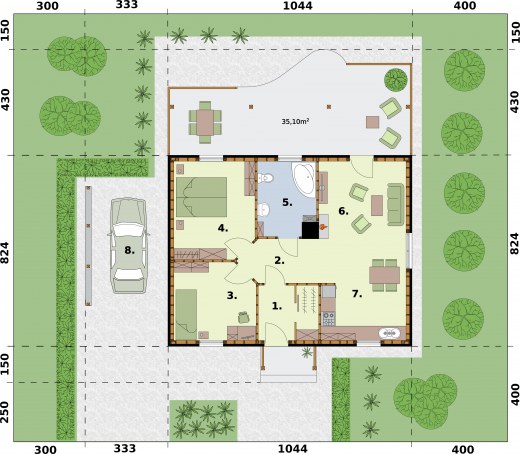

Rzut przyziemia
| Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
|---|---|---|---|
| 1 | Wiatrołap | 5.68 | 5.68 |
| 2 | Komunikacja | 5.44 | 5.44 |
| 3 | Pokój | 10.66 | 10.66 |
| 4 | Pokój | 13.41 | 13.41 |
| 5 | Łazienka | 7.3 | 7.3 |
| 6 | Pokój dzienny | 18.36 | 18.36 |
| 7 | Kuchnia | 8.04 | 8.04 |
| Suma | 68.89 | 68.89 | |
| 8 | Wiata | 15.3 | 15.3 |
| 9 | Weranda | 35.1 | 35.1 |
| Suma | 50.4 | 50.4 |
Dane techniczne
| Powierzchnia użytkowa | 68.89 m² |
| Powierzchnia zabudowy + Weranda i wiata | 86.03 m² 50.4 m² |
| Powierzchnia kondygnacji netto | 68.89 m² |
| Powierzchnia całkowita | 81.60 m² |
| Kubatura | 412.70 m³ |
| Kąt nachylenia dachu | 30°, 38°, 20° |
| Wymiary budynku długość x szerokość | 8.24 x 10.44 m |
| Wysokość budynku | 6.18 m |

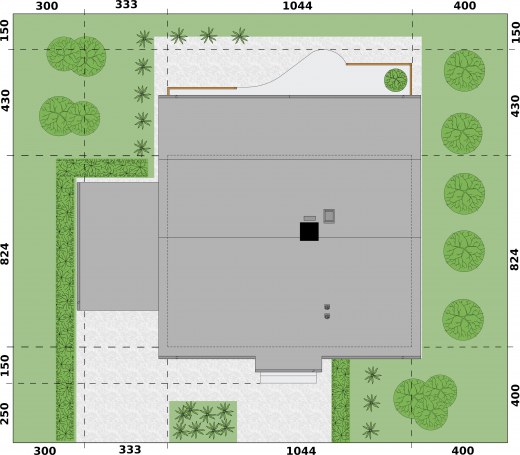

| Min. wymiary działki długość x szerokość | 18.04 x 20.77 m |
| Autorzy | Krzysztof Biodrowicz |
| Energia Pierwotna (EP kWh/(m2∙rok)) | 69.82 |
| Sposób ogrzewania | grzejniki |
| Źródła ciepła | Kocioł gazowy kondensacyjny dwufunkcyjny |
| Wentylacja | grawitacyjna |
| Czas realizacji | Dostępny od ręki |
| Dach | dwuspadowy |
| Kondygnacja | parterowe |
| Czy posiada wersję lustrzaną | Tak |
| Ilość pokoi | 4 |
| Ilość pomieszczeń | 7 |
| Liczba łazienek i WC | 1 |
| Liczba pokoi parter | 4 |
| Liczba pokoi razem | 4 |
| Odległość granicy działki od frontu budynku | 4 |
| Odległość granicy działki od tyłu budynku | 5.8 |
| Odległość granicy działki z lewej strony budynku | 6.33 |
| Odległość granicy działki z prawej strony budynku | 4 |
| Pow. tarasów | 35.1 m² |
| Pow. tarasów/werandy/wiaty/schodów zew. | 50.5 m² |
| Powierzchnia dachu | 175.1 |
| Technologia główna | Lekki szkielet drewniany |
| Wysokość okapu | 2.6 |
| Wysokość parteru | 2.68 |
| Zabudowa | wolnostojący |
| Zakres zmian | Nieograniczony, zgoda na zmiany in blanco. Projektant adaptujący modyfikuje projekt |
| Projekt bez garażu | Tak |
| Projekt z wiatą garażową | Tak |
| Projekt z wejściem od południa | Tak |
Opis i technologia projektu
BARBADOS 2 C - projekt domu mieszkalnego, całorocznego w technologii lekkiego szkieletu drewnianego
PRZYZIEMIE:
wiatrołap, komunikacja, pokój dzienny z aneksem kuchennym,, łazienka, 2xpokój, weranda, wiata.
Budynek o zwartej bryle, parterowy, przekryty dachem dwuspadowym. Maksymalna wysokość budynku wynosi 6,18m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.
KONSTRUKCJA :
Główne rozwiązania konstrukcyjno-materiałowe: Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego. Główną konstrukcję nośną stanowić będą: ławy słupy i wieniec opaskowy - zazbrojone konstrukcyjnie, ściany nośne w szkielecie drewnianym spięte podwójnym oczepem, dach dwuspadowy oparty na więźbie o konstrukcji drewnianej.
W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.
Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie
Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?
By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).
Zestawienia materiałów
| Technologia drewniana szkieletowa | |
| Stal | 566.19 kg |
| Drewno | 14.195 m³ |
| Dach | 175.1 m² |
Kosztorys orientacyjny brutto
| Stan zerowy | 45192 zł |
| Stan surowy | 99422 zł |
| Roboty wykończeniowe wewnętrzne | 62986 zł |
| Roboty wykończeniowe zewnętrzne | 26268 zł |
| Instalacje i przyłącza | 48581 zł |
| Suma | 282449 zł |
