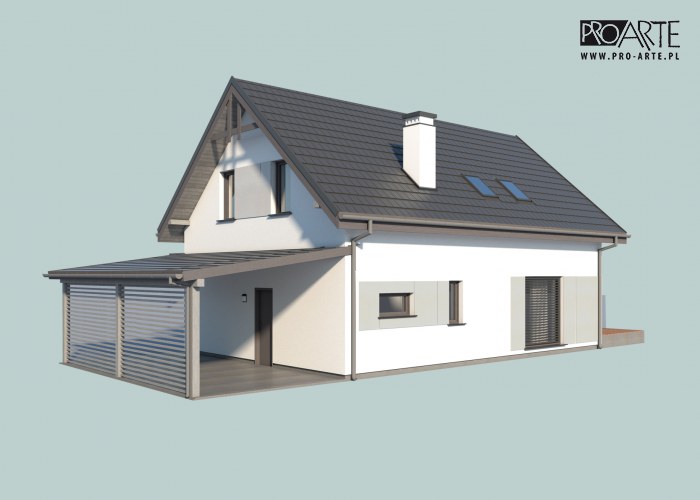

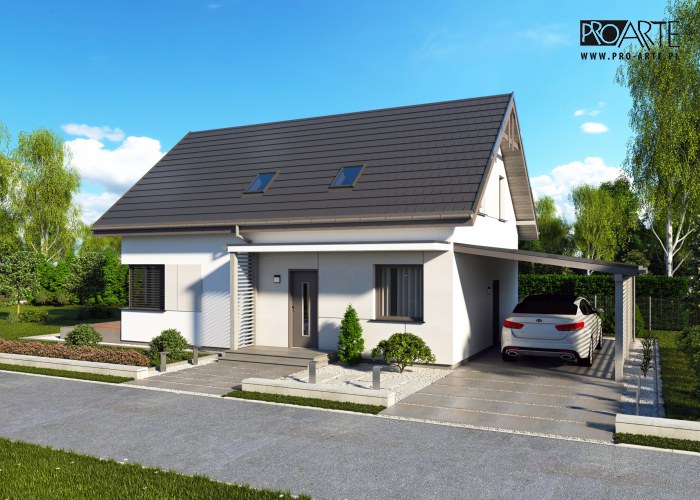

TRYPOLIS 8 - projekt domu mieszkalnego parterowego z poddaszem użytkowym oraz wiatą garażową
Powierzchnia użytkowa | 119.17 m² |
+ Kotłownia | 6.94 m² |
+ Wiata garażowa | 31.9 m² |
+ Taras | 24 m² |
Min. wymiary działki długość x szerokość | 16.18 x 22.48 m |
Dostępne technologie | murowana |
Rzuty i przekroje
Wariant A - rzut przyziemia
Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
---|---|---|---|
1 | Wiatrołap | 3.85 | 3.85 |
2 | Komunikacja | 7.76 | 7.76 |
3 | Pokój | 10.92 | 10.92 |
4 | Spiżarnia | 1.23 | 1.23 |
5 | Kuchnia | 11.15 | 11.15 |
6 | Salon | 19.05 | 19.05 |
7 | Łazienka | 6.11 | 6.11 |
8 | Komunikacja | 3.24 | 3.24 |
Suma | 63.31 | 63.31 | |
9 | Kotłownia | 6.94 | 6.94 |
10 | Wiata garażowa | 31.9 | 31.9 |
Suma | 38.84 | 38.84 |
Wariant A - rzut poddasza
Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
---|---|---|---|
1 | Komunikacja | 5.34 | 7.68 |
2 | Łazienka | 8.7 | 11.45 |
3 | Pokój | 11.86 | 15.74 |
4 | Pokój | 16.94 | 21.78 |
5 | Pokój | 13.02 | 18.13 |
Suma | 55.86 | 74.78 |
Wariant B - rzut przyziemia
Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
---|---|---|---|
1 | Wiatrołap | 3,85 | 3,85 |
2 | Komunikacja | 7,76 | 7,76 |
3 | Pokój | 10.92 | 10.92 |
4 | Spiżarnia | 1,23 | 1,23 |
5 | Kuchnia | 11,15 | 11,15 |
6 | Salon | 19,05 | 19,05 |
7 | Łazienka | 6,11 | 6,11 |
Suma | 57.92 | 57.92 |
Wariant B - rzut poddasza
Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
---|---|---|---|
1 | Komunikacja | 5,34 | 7,68 |
2 | Łazienka | 8,70 | 11,45 |
3 | Pokój | 11,86 | 15,74 |
4 | Pokój | 16,94 | 21,78 |
5 | Pokój | 13,02 | 18,13 |
Suma | 53 | 72 |
Dane techniczne
Powierzchnia użytkowa + Kotłownia + Wiata garażowa + Taras | 119.17 m² 6.94 m² 31.9 m² 24 m² |
Powierzchnia zabudowy + Wiata garażowa | 94.72 m² 32 m² |
Powierzchnia kondygnacji netto | 176.93 m² |
Powierzchnia całkowita | 245.44 m² |
Kubatura | 1082.00 m³ |
Kąt nachylenia dachu | 40° |
Wymiary budynku długość x szerokość | 8.18 x 15.48 m |
Wysokość budynku | 7.94 m |
Min. wymiary działki długość x szerokość | 16.18 x 22.48 m |
Dach | dwuspadowy |
Kondygnacja | parterowe, z poddaszem |
Ilość pokoi | 5 |
Ilość pomieszczeń | 14 |
Pow. tarasów/werandy/wiaty/schodów zew. | 55.9 m² |
Projekt bez garażu | Tak |
Projekt z wiatą garażową | Tak |
Projekt z kotłownią | Tak |
Projekt z wejściem od południa | Tak |
Opis i technologia projektu
TRYPOLIS 8 - projekt domu mieszkalnego parterowego z poddaszem użytkowym oraz wiatą garażową
Obecny kształt tego projektu jest efektem poszukiwań kompromisu pomiędzy wolno stojącym TRYPOLISEM 5 oraz 3, a TRYPOLISEM 6 tyle, że z bardziej ekonomiczną, lekką i mniej uciążliwą w utrzymaniu wiatą.
Proponujemy dwa warianty urządzenia parteru. W wariancie A istnieje bezpośrednie wyjście do wiaty garażowej oraz nie ma kominka w salonie. Natomiast w wariancie B jest kominek i powiększono kotłownię/pralnię/suszarnię kosztem korytarza pod wiatę, którego w tej opcji nie znajdziemy.
Powierzchnie w przypadku Wariantu B prezentują się następująco:
powierzchnia użytkowa - 115,93m2
+ kotłownia - 10,18
+ wiata - 31,90
+ taras - 24,00
powierzchnia zabudowy - 94,72m2
+ wiata - 32m2
powierzchnia całkowita - 245,44m2
kubatura - 1082m3
netto - 145,03m2
kąt dachu - 40 s
wysokość - 7,94m
wymiary budynku - 15,48 x 8,18 m
wymiary działki - 22,48 x 16,18 m
PONIŻSZY SCHEMAT MA CHARAKTER UNIWERSALNY I UPROSZCZONY, BY MIEĆ PEWNOŚĆ, CO DO ROZWIĄZAŃ W POSZCZEGÓLNYCH PROJEKTACH, NALEŻY ZAMÓWIĆ AKTUALNE RYSUNKI SZCZEGÓŁOWE DANEGO PROJEKTU
Technologia | Murowana | Szkieletowa drewniana |
Fundament | Zakładamy proste warunki gruntowe i stosujemy tradycyjne ławy fundamentowe, kopane na 1m głębokości. | Zakładamy proste warunki gruntowe i stosujemy tradycyjne ławy fundamentowe, kopane na 1m głębokości. |
Ściany zewnętrzne i nośne | Garaże, budynki gospodarcze, stajnie bez częsci mieszkalnej: szerokość 25 cm x długość 37,3 x wysokość 24,9 cm pustak ceramiczny Porotherm Dryfix 25. W domach letniskowych i mieszkalnych stosujemy pustaki Porotherm Dryfix 30 cm x 24.8cm x 24.9cm | Słupki konstrukcyjne z drewna C24 lub KVH o maksymalnej wilgotności 18% przyjmujemy według obliczeń. Najczęściej 5x15cm, 6,3x15 cm w rozstawie 40 lub 60 cm. |
Ściany wewnętrzne | Porotherm 11,5 Dryfix. Szerokość 11,5 cm x wysokość 24.9 cm x wysokość 24,9 cm
| Słupki w ścianach działowych zwykle mają wymiary 5x9 cm. |
Strop | Gęstożebrowy Porotherm: najczęściej belki stropowe 1,75 do 8.25m, co 25 cm oraz pustaki stropowe Porotherm 19/50cm. Wyjątek stanowi rodzina projektów LIDO (wersja murowana ma drewniany strop). | Strop drewniany, zaprojektowany w zależności od obliczeń. Ze schematem przebiegu warstw w przekroju można zapoznać się na grafikach poniżej: |
Więźba dachowa | Przekroje w zależności od obliczeń statyczno-wytrzymałościowych | Przekroje w zależności od obliczeń statyczno-wytrzymałościowych. Schemat poniżej: |
Izolacje | Fundament: Hydroizolacja- izolacja przeciwilgociowa, płyta ekstrudowana xps, 2xpapa, styropian. Ściana: styropian TermoOrganika Dach: wełna mineralna ISOVER | Fundament: Hydroizolacja- izolacja przeciwilgociowa, płyta ekstrudowana xps, 2xpapa, styropian. Ściana: wełna ISOVER między słupkami, styropian ryflowany TermoOrganika lub wełna ISOVER Dach: wełna mineralna ISOVER |
Pokrycie dachu | Od 15 stopni dachówka ceramiczna Koramic, akcesoria Koratech: Poniżej 15 stopni blachodachówka, blacha na rąbek (panelowa) lub papa na dachach płaskich.
| Od 15 stopni dachówka ceramiczna Koramic, akcesoria Koratech: Poniżej 15 stopni blachodachówka, blacha na rąbek (panelowa) lub papa na dachach płaskich |
W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.
Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie
Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?
By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).
Kosztorys orientacyjny brutto
Stan zerowy | 78176 zł |
Stan surowy | 171986 zł |
Roboty wykończeniowe wewnętrzne | 108957 zł |
Roboty wykończeniowe zewnętrzne | 45440 zł |
Instalacje i przyłącza | 84039 zł |
Suma | 488597 zł |
