TRYPOLIS 2 szkielet drewniany
Gwarancja najniższej ceny i najszybszej wysyłki
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

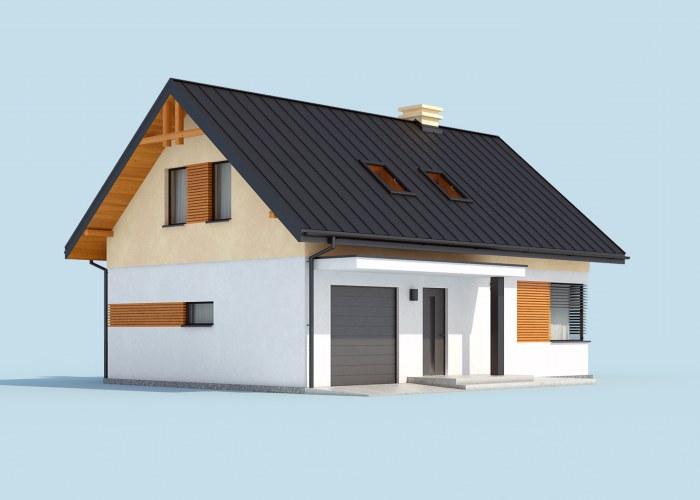

TRYPOLIS 2 - dom parterowy z poddaszem w technologii szkieletowej. Zobacz projekt w technologii murowanej. Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji...
| Powierzchnia użytkowa | 106.36 m² |
| + garaż | 20.3 m² |
| + kotłownia | 7.05 m² |
| Min. wymiary działki długość x szerokość | 16.18 x 20.00 m |
| Dostępne technologie |  murowana,  szkieletowa |
Rzuty i przekroje
Rzut przyziemia
| Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
|---|---|---|---|
| 1 | Wiatrołap | 4.4 | 4.4 |
| 2 | Komunikacja | 5.5 | 5.5 |
| 3 | Kuchnia z jadalnią | 12.3 | 12.3 |
| 4 | Pokój dzienny | 20.55 | 20.55 |
| 5 | WC | 5.85 | 5.85 |
| 6 | Spiżarnia | 2.7 | 2.7 |
| Suma | 51.3 | 51.3 | |
| 7 | Kotłownia | 7.05 | 7.05 |
| 8 | Garaż | 20.3 | 20.3 |
| Suma | 27.35 | 27.35 |
Rzut poddasza
| Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
|---|---|---|---|
| 2 | Łazienka | 8.05 | 11.92 |
| 1 | Komunikacja | 3.6 | 3.6 |
| 3 | Pokój | 11.7 | 17.23 |
| 5 | Sypialnia | 15.4 | 20.67 |
| 4 | Pokój | 16.3 | 23.81 |
| Suma | 55.05 | 77.23 |
Dane techniczne
| Powierzchnia użytkowa + garaż + kotłownia | 106.36 m² 20.3 m² 7.05 m² |
| Powierzchnia zabudowy | 97.18 m² |
| Powierzchnia kondygnacji netto | 135.58 m² |
| Powierzchnia całkowita | 225.53 m² |
| Kubatura | 645.15 m³ |
| Kąt nachylenia dachu | 40° |
| Wymiary budynku długość x szerokość | 11.88 x 8.18 m |
| Wysokość budynku | 7.85 m |
| Min. wymiary działki długość x szerokość | 16.18 x 20.00 m |
| Dach | dwuspadowy |
| Kondygnacja | z poddaszem |
| Ilość pokoi | 4 |
| Ilość pomieszczeń | 13 |
| Pow. tarasów/werandy/wiaty/schodów zew. | 31.17 m² |
| Projekt z garażem | Tak |
| Ilość stanowisk w garażu | 1 |
Opis i technologia projektu
TRYPOLIS 2 EKO - dom parterowy z poddaszem w technologii szkieletowej.
Zobacz projekt w technologii murowanej.
Zobacz warstwy w standardzie PRO-ARTE dla szkieletu drewnianego - przekrój szkielet
Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.
Technologia szkieletowa:
- fundament tradycyjny 50x30 cm
- ściany zewnętrzne nośne: słupki 6,13x15 i 7,5x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3, a wewnątrz płytą gipsowo-włóknową 1,25cm, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm.
- ściany wewnętrzne nośne: słupki 6,3x15 rozstawione max. co 40cm obite zewnątrz i wewnątrz płytą gipsowo-włóknową 1,25cm, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm.
- ściany wewnętrzne działowe: słupki 6,3x9 rozstawione max. co 40cm obite zewnątrz i wewnątrz płytą gipsowo-włóknową 1,25cm, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 9cm.
- ocieplenie styropianem 14cm.
- ściany zewnętrzne nośne: słupki 6,13x15 i 7,5x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3, a wewnątrz płytą gipsowo-włóknową 1,25cm, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm.
- ściany wewnętrzne nośne: słupki 6,3x15 rozstawione max. co 40cm obite zewnątrz i wewnątrz płytą gipsowo-włóknową 1,25cm, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm.
- ściany wewnętrzne działowe: słupki 6,3x9 rozstawione max. co 40cm obite zewnątrz i wewnątrz płytą gipsowo-włóknową 1,25cm, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 9cm.
- ocieplenie styropianem 14cm.
- konstrukcja więźby dachowej drewniana
- pokrycie dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: kocioł gazowy w kotłowni
-Wysokość ściany kolankowej 0.70m
Technologia tradycyjna : przejdź na stronę projektu.
W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.
Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie
Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?
By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).
Zestawienia materiałów
| Technologia drewniana szkieletowa | |
| Stal | 2274.36 kg |
| Drewno | 26 m³ |
| Dach | 165 m² |
Kosztorys orientacyjny brutto
| Stan zerowy | 69772 zł |
| Stan surowy | 153499 zł |
| Roboty wykończeniowe wewnętrzne | 97245 zł |
| Roboty wykończeniowe zewnętrzne | 40555 zł |
| Instalacje i przyłącza | 75005 zł |
| Suma | 436076 zł |
