MOCA C dom całoroczny, mieszkalny
Rabat 400 zł
Najniższa cena z ostatnich 30 dni: 2599 zł
Gwarancja najniższej ceny i najszybszej wysyłki
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu
MOCA C - projekt domu mieszkalnego, całorocznego
| Powierzchnia użytkowa | 38.19 m² |
| Min. wymiary działki długość x szerokość | 15.00 x 11.00 m |
| Dostępne technologie |  murowana,  szkieletowa |
| Warianty projektu | wersja letniskowa, wersja całoroczna |
Rzuty i przekroje
Rzut przyziemia
| Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
|---|---|---|---|
| 1 | Komunikacja | 1.6 | 1.6 |
| 2 | Pokój dzienny | 10.57 | 10.57 |
| 3 | Aneks kuchenny z jadalnią | 6.89 | 6.89 |
| 4 | Łazienka | 3.58 | 3.58 |
| Suma | 22.64 | 22.64 |
Rzut poddasza
| Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
|---|---|---|---|
| 1 | Komunikacja | 3.57 | 3.57 |
| 2 | Pokój | 5.67 | 8.56 |
| 3 | WC | 0.98 | 2.38 |
| 4 | Sypialnia | 5.35 | 8.77 |
| Suma | 15.57 | 23.28 |
Dane techniczne
| Powierzchnia użytkowa | 38.19 m² |
| Powierzchnia zabudowy | 36.84 m² |
| Powierzchnia kondygnacji netto | 45.92 m² |
| Powierzchnia całkowita | 76.84 m² |
| Kubatura | 218.55 m³ |
| Kąt nachylenia dachu | 40° |
| Wymiary budynku długość x szerokość | 8.00 x 5.00 m |
| Wysokość budynku | 6.51 m |
| Min. wymiary działki długość x szerokość | 15.00 x 11.00 m |
| Powierzchnia zabudowy | 70m² |
| Dach | dwuspadowy |
| Kondygnacja | z poddaszem |
| Ilość pokoi | 3 |
| Ilość pomieszczeń | 6 |
| Pow. tarasów/werandy/wiaty/schodów zew. | 3.16 m² |
| Projekt bez garażu | Tak |
| Projekt z wejściem od południa | Tak |
Opis i technologia projektu
MOCA C - projekt domu mieszkalnego, całorocznego
Nowoczesny i dizajnerski projekt domku w metrażu mieszkania na blokach. Alternatywa dla osób poszukujących niedużego domu całorocznego.
Projekt składa się z 3 części architektoniczno-budowlanych oraz 3 technicznych. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.
Wysokość ściany kolankowej 1.10m
Budynek mieszkalny, wolnostojący, parterowy, z poddaszem użytkowym, niepodpiwniczony.
PARTER:
komunikacja, łazienka, kuchnia z aneksem jadalnym, pokój dzienny.
PODDASZE:
komunikacja, 2x sypialnia, WC.

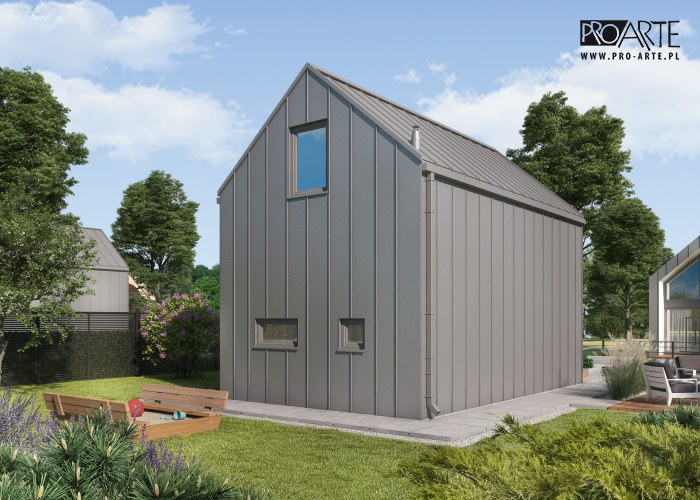

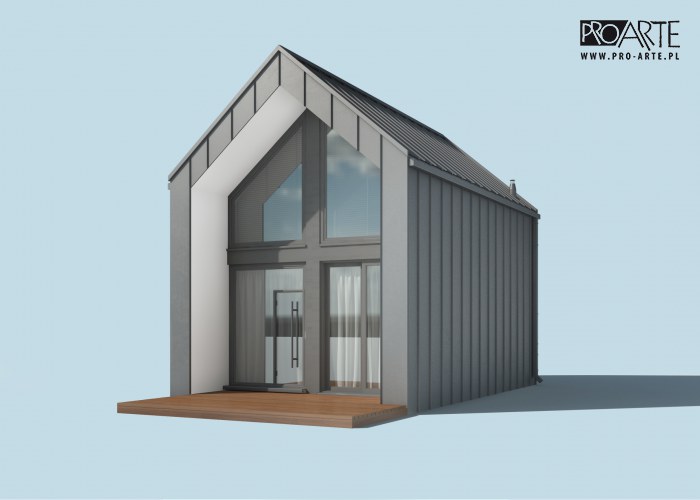

FORMA ARCHITEKTONICZNA:
Budynek o zwartej bryle, parterowy, z poddaszem użytkowym, niepodpiwniczony. Budynek przekryty jest dachem dwuspadowym. Maksymalna wysokość budynku wynosi 6,46m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji
PONIŻSZY SCHEMAT MA CHARAKTER UNIWERSALNY I UPROSZCZONY, BY MIEĆ PEWNOŚĆ, CO DO ROZWIĄZAŃ W POSZCZEGÓLNYCH PROJEKTACH, NALEŻY ZAMÓWIĆ AKTUALNE RYSUNKI SZCZEGÓŁOWE DANEGO PROJEKTU
Technologia | Murowana | Szkieletowa drewniana |
| Fundament | Zakładamy proste warunki gruntowe i stosujemy tradycyjne ławy fundamentowe, kopane na 1m głębokości. | Zakładamy proste warunki gruntowe i stosujemy tradycyjne ławy fundamentowe, kopane na 1m głębokości. |
Ściany zewnętrzne i nośne | Garaże, budynki gospodarcze, stajnie bez częsci mieszkalnej: szerokość 25 cm x długość 37,3 x wysokość 24,9 cm pustak ceramiczny Porotherm Dryfix 25. W domach letniskowych i mieszkalnych stosujemy pustaki Porotherm Dryfix 30 cm x 24.8cm x 24.9cm | Słupki konstrukcyjne z drewna C24 lub KVH o maksymalnej wilgotności 18% przyjmujemy według obliczeń. Najczęściej 5x15cm, 6,3x15 cm w rozstawie 40 lub 60 cm. |
Ściany wewnętrzne | Porotherm 11,5 Dryfix. Szerokość 11,5 cm x wysokość 24.9 cm x wysokość 24,9 cm
| Słupki w ścianach działowych zwykle mają wymiary 5x9 cm. |
Strop | Gęstożebrowy Porotherm: najczęściej belki stropowe 1,75 do 8.25m, co 25 cm oraz pustaki stropowe Porotherm 19/50cm. Wyjątek stanowi rodzina projektów LIDO (wersja murowana ma drewniany strop). | Strop drewniany, zaprojektowany w zależności od obliczeń. Ze schematem przebiegu warstw w przekroju można zapoznać się na grafikach poniżej: |
Więźba dachowa | Przekroje w zależności od obliczeń statyczno-wytrzymałościowych | Przekroje w zależności od obliczeń statyczno-wytrzymałościowych. Schemat poniżej: |
Izolacje | Fundament: Hydroizolacja- izolacja przeciwilgociowa, płyta ekstrudowana xps, 2xpapa, styropian. Ściana: styropian TermoOrganika Dach: wełna mineralna ISOVER | Fundament: Hydroizolacja- izolacja przeciwilgociowa, płyta ekstrudowana xps, 2xpapa, styropian. Ściana: wełna ISOVER między słupkami, styropian ryflowany TermoOrganika lub wełna ISOVER Dach: wełna mineralna ISOVER |
Pokrycie dachu | Od 15 stopni dachówka ceramiczna Koramic, akcesoria Koratech: Poniżej 15 stopni blachodachówka, blacha na rąbek (panelowa) lub papa na dachach płaskich.
| Od 15 stopni dachówka ceramiczna Koramic, akcesoria Koratech: Poniżej 15 stopni blachodachówka, blacha na rąbek (panelowa) lub papa na dachach płaskich |
W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.
Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie
Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?
By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).
Zestawienia materiałów
| Technologia murowana tradycyjna | |
| Stal | 880.5 kg |
| Drewno | 1.899 m³ |
| Dach | 55.22 m² |
Kosztorys orientacyjny brutto
| Stan zerowy | 25053 zł |
| Stan surowy | 55116 zł |
| Roboty wykończeniowe wewnętrzne | 34917 zł |
| Roboty wykończeniowe zewnętrzne | 14562 zł |
| Instalacje i przyłącza | 26932 zł |
| Suma | 156579 zł |
