LENS 3 projekt domu mieszkalnego, parterowego. W nowym wcieleniu,...
Powierzchnia użytkowa | 77.11 m² |
+ weranda | 15 m² |
Min. wymiary działki długość x szerokość | 16.40 x 20.30 m |
Dostępne technologie |
Rzuty i przekroje
![Rzut przyziemia](/files/projekty/LENS 3/__project_plan/LENS 3 - rzu przyziemia.jpg)

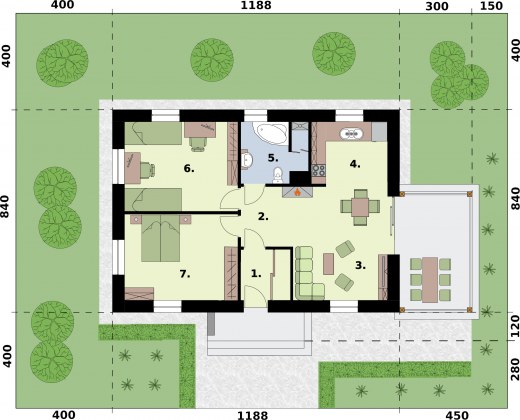

Rzut przyziemia
Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
---|---|---|---|
1 | Wiatrołap | 4.06 | 4.06 |
2 | Komunikacja | 5.12 | 5.12 |
3 | Pokój dzienny | 18.87 | 18.87 |
4 | Kuchnia | 8.37 | 8.37 |
5 | Łazienka | 6.63 | 6.63 |
6 | Pokój | 17.32 | 17.32 |
7 | Pokój | 16.74 | 16.74 |
Suma | 77.11 | 77.11 |
Dane techniczne
Powierzchnia użytkowa + weranda | 77.11 m² 15 m² |
Powierzchnia zabudowy | 77.11 m² |
Powierzchnia kondygnacji netto | 42.97 m² |
Powierzchnia całkowita | 120.54 m² |
Kubatura | 465.00 m³ |
Kąt nachylenia dachu | 3° |
Wymiary budynku długość x szerokość | 8.40 x 11.88 m |
Wysokość budynku | 3.57 m |
Min. wymiary działki długość x szerokość | 16.40 x 20.30 m |
Ilość pokoi | 3 |
Dach | płaski |
Kondygnacja | parterowe |
Ilość pomieszczeń | 7 |
Projekt bez garażu | Tak |
Projekt z wejściem od południa | Tak |
Opis i technologia projektu
LENS 3 - projekt domu mieszkalnego, parterowego.
Wnętrze zaskoczy nas funkcjonalnością rozwiązań. Po pierwsze mamy tutaj, oddzielone od reszty pomieszczeń, dwie sypialnie. Projekt jest komfortowym rozwiązaniem np. dla czteroosobowej rodziny. Obok sypialni, przewidziano także miejsce na łazienkę z natryskiem oraz wydzieloną przestrzenią na system ogrzewania. Sercem całego projektu jest jednak pomieszczenie o największej powierzchni, pokój dzienny, w którym znajdziemy min. kominek. Tuż obok znaleźć można część potrzebną do przygotowywania i spożywania posiłków.. Bezpośrednio z pokoju dziennego, sąsiedniej kuchni, można przejść na ogród zimowy, prawdziwą perełkę tej architektonicznej kompozycji.
Jeżeli wzniesiemy domek zgodnie z kierunkami świata, przewidzianymi w projekcie, będziemy mogli podziwiać stąd piękne zachody słońca. Taki układ pomieszczeń w domku letniskowym będzie także sprzyjał urządzaniu przyjęć na tarasie czy w ogrodzie, ponieważ część kuchenna została zaprojektowana tak, by była w pobliżu bocznego wyjścia z domu. LENS 3 zasługuje na szczególną uwagę, pomieszczenia zostały w nim rozmieszone tak, by optymalnie wykorzystać przestrzeń, co jest niezwykle istotne w średnich metrażach około 80m2 powierzchni użytkowej.
Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.
Technologia tradycyjna : - ściany zewnętrzne murowane grubości 30 cm, działowe gr. 12 cm. Wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM". - konstrukcja więźby dachowej drewniana, pokrycie papa. - istnieje możliwośc adaptacji obiektu na budynek całoroczny - docieplenie warstwą styropianu gr. 10 cm. Technologia szkieletu drewnianego : - ściany zewnętrzne : słupki 4x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3 1,2cm , a wewnątrz płytą GK 1,25cm , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm. - ściana wewnętrzna : słupki 4x7 rozstawione max. co 40cm obite z dwóch stron płytą GK 1,25cm przestrzeń pomiędzy słupkami wypełniona wełną mineralną 7cm - konstrukcja więźby dachowej drewniana, pokrycie papa. - istnieje mozliwośc adaptacji obiektu na budynek całoroczny - docieplenie warstwą styropianu gr. 10 cm.
W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.
Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie
Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?
By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).
Film
Zestawienia materiałów
Technologia murowana tradycyjna |
Kosztorys orientacyjny brutto
Stan zerowy | 53052 zł |
Stan surowy | 116714 zł |
Roboty wykończeniowe wewnętrzne | 73941 zł |
Roboty wykończeniowe zewnętrzne | 30836 zł |
Instalacje i przyłącza | 57031 zł |
Suma | 331573 zł |
