PANAMA - dom jednorodzinny z poddaszem użytkowym. Klasyczny wygląd i bogactwo kształtów sprawiają, że Panama przyciąga spojrzenia niczym magnes. Budynek emanuje ciepłem i poczuciem bezpieczeństwa,...

Czytaj więcej

Powierzchnia użytkowa 108.64 m²
Min. wymiary działki
długość x szerokość
17.35 x 17.20 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Rzuty i przekroje

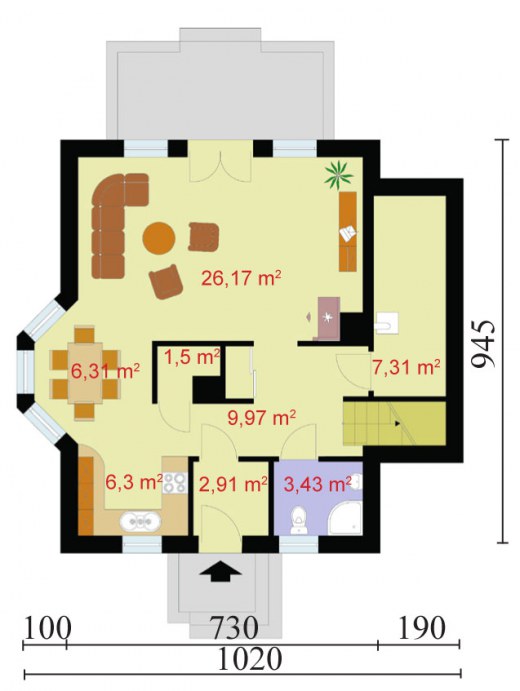

Parter

Parter

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
Jadalnia6.310
Pokój dzienny26.170
Kotłownia7.310
Komunikacja9.970
Kuchnia6.30
Spiżarnia1.50
Łazienka3.430
Wiatrołap2.910
Suma63.90
Zamów szczegółowe rysunki

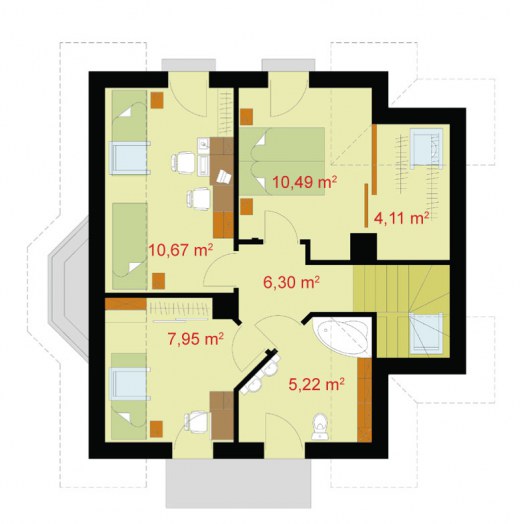

Poddasze

Poddasze

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
Sypialnia10.490
Komunikacja6.30
Pokój7.950
Pokój10.670
Garderoba4.110
Łazienka5.220
Suma44.740
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 108.64 m²
Powierzchnia zabudowy 84.00 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 185.15 m²
Kubatura 550.00 m³
Kąt nachylenia dachu43°
Wymiary budynku
długość x szerokość
10.20 x 9.45 m
Wysokość budynku 7.97 m
Min. wymiary działki
długość x szerokość
17.35 x 17.20 m
Dachdwuspadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń14
Pow. tarasów/werandy/wiaty/schodów zew.17.15 m²
Projekt z kotłowniąTak

Opis i technologia projektu

PANAMA - dom jednorodzinny z poddaszem użytkowym.





Klasyczny wygląd i bogactwo kształtów sprawiają, że Panama przyciąga spojrzenia niczym magnes. Budynek emanuje ciepłem i poczuciem bezpieczeństwa, które zachwyci zarówno domatorów, jak i imprezowiczów, gdyż do tego przytulnego gniazdka każdy będzie chciał wracać. Odpowiednie rozstawienie pomieszczeń wokół wysepki (spiżarni) rozwiąże liczne problemy, takie jak brak komunikacji z bliskimi, czy trudności z otwieraniem drzwi kiedy ma się zajęte ręce, z którymi człowiek boryka się na co dzień. Wychodząc z salonu, umieszczonego w tylnej części budynku, przez szklane drzwi znajdziemy się na tarasie, na którym będziemy mogli realizować nasze inspiracje kulinarne zawsze wtedy, gdy dopadnie nas mania grillowania. Gdy po mile spędzonym dniu przyjdzie czas na odpoczynek z pewnością najlepszym rozwiązaniem będzie udanie się do jednej z przestronnych sypialni na poddaszu, aby poczuć pełnię komfortu płynącą ze snu w wygodnym łóżku.

Doprojektuj do tego domu drzwi EUROA







Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.



Wysokość ściany kolankowej 0.99m



Technologia tradycyjna :
- powierzchnia zabudowy budynku -84,00m2

- powierzchnia użytkowa- 108,64m2
- powierzchnia całkowita  - 185,15m2
- kubatura  - 550,00m3
- ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian
- ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm
- wszystkie ściany wykonane z  pustaków ceramicznych "POROTHERM"
- strop gęstożebrowy "POROTHERM" o gr. 27 cm
- konstrukcja więźby dachowej drewniana w układzie krokwiowo-jętkowym
- pokrycie dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: kocioł gazowy w kotłowni

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Film

Zestawienia materiałów

Technologia murowana tradycyjna
Stal1550.72 kg
Drewno6.008 m³
Dach155 m²

Kosztorys orientacyjny brutto

Stan zerowy48671 zł
Stan surowy107076 zł
Roboty wykończeniowe wewnętrzne67835 zł
Roboty wykończeniowe zewnętrzne28290 zł
Instalacje i przyłącza52321 zł
Suma304192 zł
