Powierzchnia użytkowa 125.37 m²
+ garaż18.92 m²
Min. wymiary działki
długość x szerokość
17.45 x 21.70 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Rzuty i przekroje

parter

parter

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
8.Przedsionek2.160
2.Komunikacja10.250
3.Łazienka3.060
4.Spiżarnia1.40
1.Wiatrołap2.890
5.Kuchnia7.220
6.Jadalnia6.420
7.Pokój dzienny25.770
9.Kotłownia5.140
11.Skład drewna kominkowego20
Suma66.310
10.Garaż18.920
Suma18.920
Zamów szczegółowe rysunki

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Komunikacja7.50
2.Łazienka5.320
3.Pokój80
4.Pokój10.780
5.Sypialnia11.020
6.Garderoby3.530
Suma46.150
7.Strych12.910
Suma12.910
Zamów szczegółowe rysunki
Przekrój A-A

Przekrój A-A

Zamów szczegółowe rysunki
Przekrój B-B

Przekrój B-B

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ garaż
125.37 m²
18.92 m²
Powierzchnia zabudowy 106.72 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 230.57 m²
Kubatura 656.00 m³
Kąt nachylenia dachu43°
Wymiary budynku
długość x szerokość
13.70 x 9.45 m
Wysokość budynku 7.93 m
Min. wymiary działki
długość x szerokość
17.45 x 21.70 m
Dachdwuspadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń16
Projekt z garażemTak
Ilość stanowisk w garażu1
Projekt z kotłowniąTak

Opis i technologia projektu

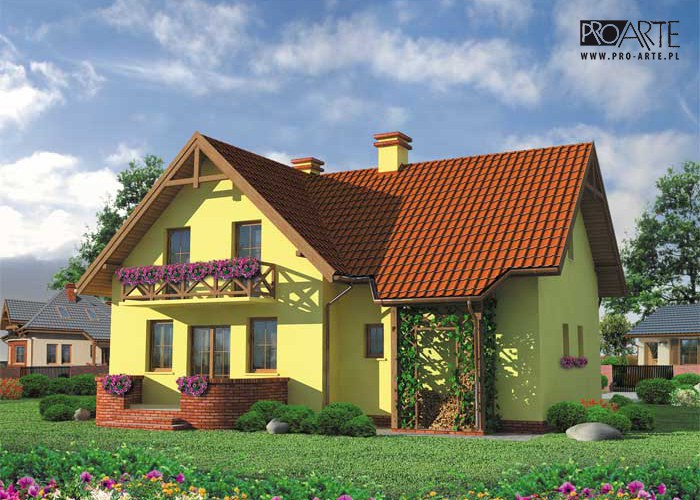

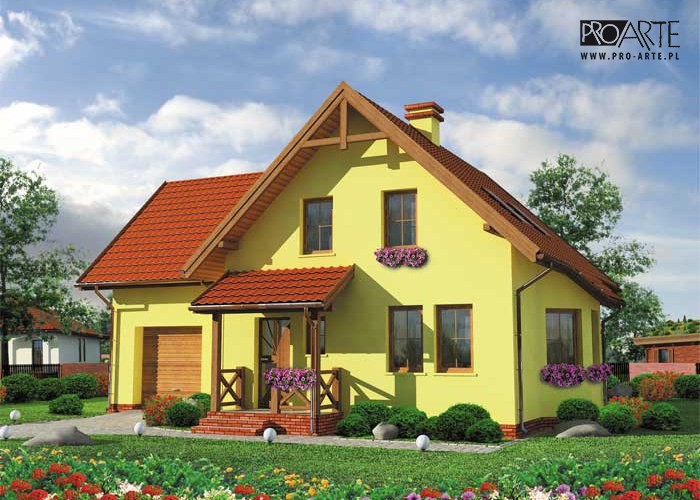

SARAGOSSA - dom jednorodzinny z poddaszem użytkowym.


Szukasz domu z wygodnym i wszechstronnym wnętrzem? Zawrze marzyłeś o pokoju na poddaszu? Jesteś posiadaczem samochodu i nie chciałbyś, aby Twoje cacko zostało pozostawione na noc na podjeździe? Jeżeli odpowiedziałeś 3 razy TAK to możesz być pewien, ze ten dom został stworzony właśnie dla Ciebie! Kolejnym pozytywem przemawiającym na TAK jest wykonany po mistrzowsku składzik drewna kominkowego znajdujący się na tyłach budynku. Jego wyjątkowość i niepowtarzalność tkwi w tym, że Saragossa i Palanka jako jedyne mają go w swojej ofercie. Co można powiedzieć o wnętrzu? Na parterze kuchnia, jadalnia i salon zostały częściowo odseparowane od siebie spiżarnią. Na poddaszu natomiast poza dwoma pokojami, sypialnią i łazienką znajduje się strych, który może zostać zużytkowany w różnoraki sposób- jako kolejna sypialnia, pokój gościnny, albo standardowo do przechowywania rozmaitych rzeczy. Zależy to wyłącznie od właściciela domu którym możesz być właśnie Ty!
Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Wysokość ściany kolankowej 1m

Technologia tradycyjna :
- powierzchnia zabudowy - 106,72m2

- powierzchnia schodów zew., nie wchodząca w pow. zabudowy -17,13m2
- powierzchnia użytkowa- 144,29m2
- powierzchnia całkowita  - 230,57m2
- kubatura  - 565,00m3
- ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian
- ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm
- wszystkie ściany wykonane z  pustaków ceramicznych "POROTHERM"
- strop gęstożebrowy "POROTHERM" o gr. 23 cm
- konstrukcja więźby dachowej drewniana w układzie krokwiowo-jętkowym
- pokrycie dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: kocioł gazowy w kotłowni

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal1774.23 kg
Drewno9.391 m³
Dach215 m²

Kosztorys orientacyjny brutto

Stan zerowy56166 zł
Stan surowy123565 zł
Roboty wykończeniowe wewnętrzne78281 zł
Roboty wykończeniowe zewnętrzne32646 zł
Instalacje i przyłącza60378 zł
Suma351036 zł
