PORTO - dom jednorodzinny z poddaszem użykowym i garażem. Ten wytworny domek jest odpowiednim przykładem na to, że małe jest piękne! Spoglądając na przednią elewację budynku zauważymy nad drzwiami...

Czytaj więcej

Powierzchnia użytkowa 122.21 m²
Min. wymiary działki
długość x szerokość
17.20 x 21.00 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

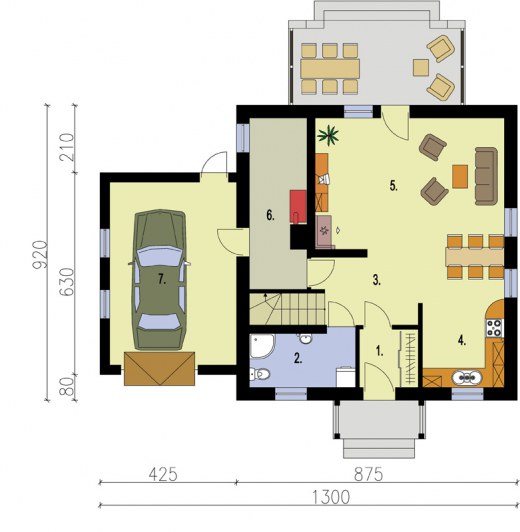

Rzuty i przekroje

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Wiatrołap3.350
2.Łazienka5.590
3.Komunikacja7.820
4.Kuchnia z aneksem jadalnym11.710
5.Pokój dzienny25.20
6Kotłownia9.210
Suma62.880
7.Garaż23.20
Suma23.20
Zamów szczegółowe rysunki

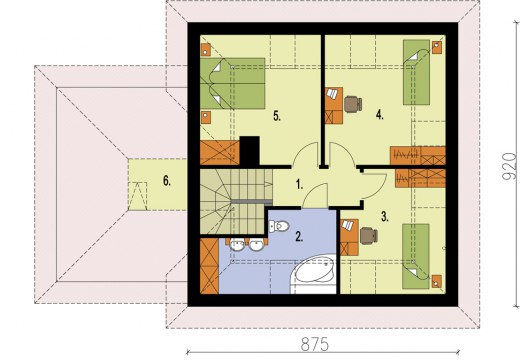

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
3.Pokój5.820
4.Pokój8.760
5.Sypialnia8.380
1.Komunikacja5.830
2.Łazienka4.40
Suma33.190
6.Strych2.940
Suma2.940
Zamów szczegółowe rysunki

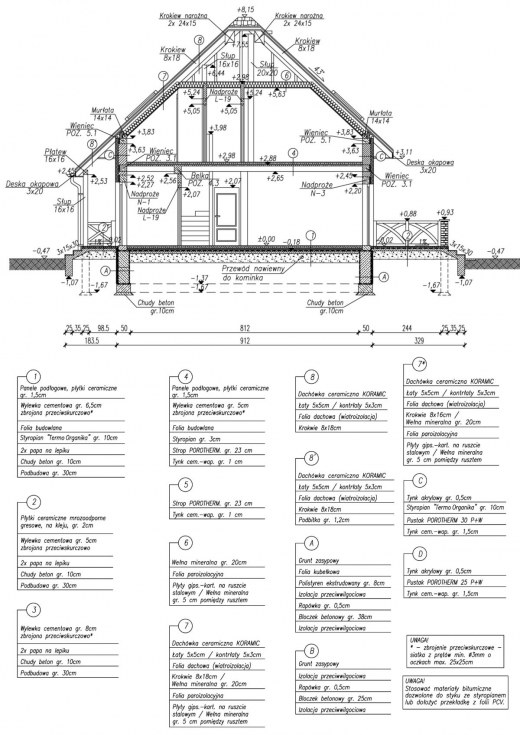

Przekrój A-A

Przekrój A-A

Zamów szczegółowe rysunki

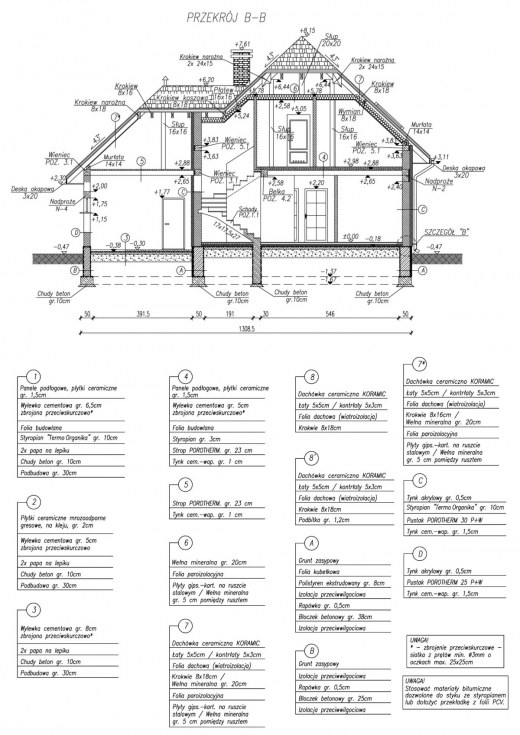

Przekrój B-B

Przekrój B-B

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 122.21 m²
Powierzchnia zabudowy 115.87 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 148.20 m²
Kubatura 610.00 m³
Kąt nachylenia dachu43°
Wymiary budynku
długość x szerokość
13.00 x 9.20 m
Wysokość budynku 8.62 m
Min. wymiary działki
długość x szerokość
17.20 x 21.00 m
Dachczterospadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń12
Pow. tarasów/werandy/wiaty/schodów zew.21.69 m²
Projekt z garażemTak
Ilość stanowisk w garażu1
Projekt z kotłowniąTak

Opis i technologia projektu

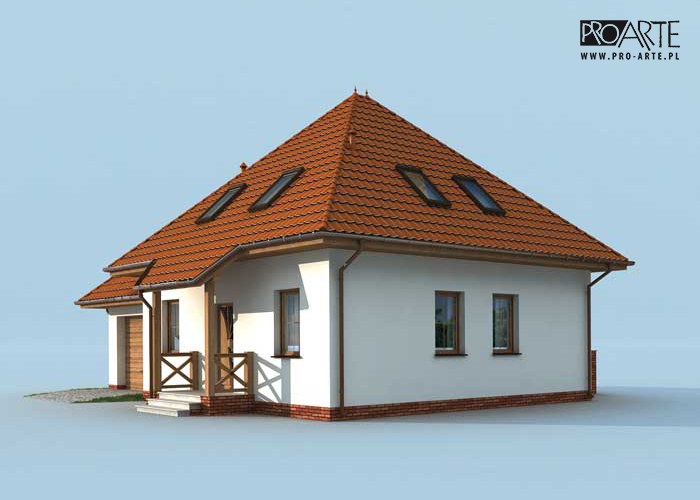

PORTO - dom jednorodzinny z poddaszem użykowym i garażem.

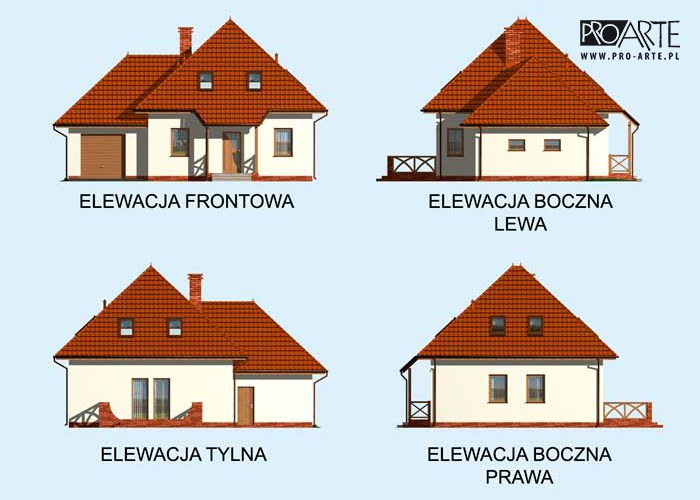

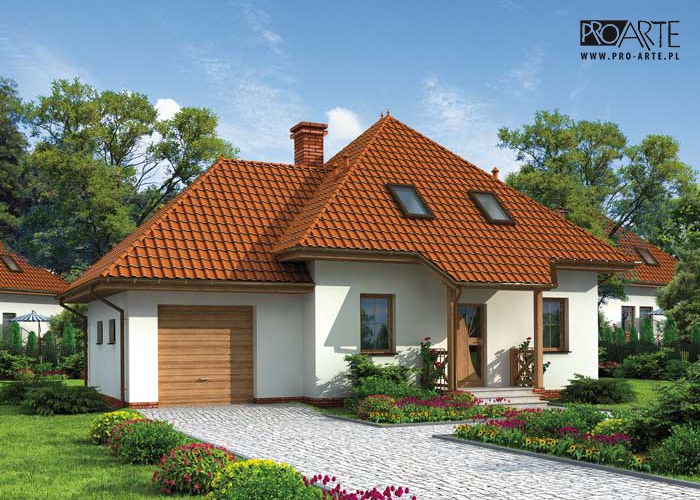

Ten wytworny domek jest odpowiednim przykładem na to, że małe jest piękne! Spoglądając na przednią elewację budynku zauważymy nad drzwiami frontowymi zadziwiające zadaszenie, które powstało z przedłużenia powierzchni dachu (podobne znajduje się w projekcie Montana). Równie ciekawie prezentuje się asymetryczny dach, przypominający szczyty górskie, a to za sprawą wyniesienia wierzchołka części mieszkalnej nad garażowy. Została w ten sposób zaakcentowana odrębność centrum budynku od jej lewego skrzydła. Dodatkowo domek posiada niewielki taras, który posłuży za idealne miejsce, gdy przyjaciele zechcą wpaść na kawę i ciacho. Maksimum komfortu i prywatności, w tym jednorodzinnym domku z poddaszem, zapewnią pokój dzienny, kuchnia (z jadalnią), dwie łazienki oraz trzy sypialnie. Porto stanie się oczkiem w głowie właściciela- jak w nim zamieszka to już nigdy go nie opuści!

Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.



Wysokość ściany kolankowej 0.99m



Technologia tradycyjna :
- powierzchnia zabudowy - 115.87m2

- powierzchnia użytkowa- 122.21m2
- powierzchnia całkowita  - 148.20m2
- kubatura  - 610.00m3
- ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian
- ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm
- wszystkie ściany wykonane z  pustaków ceramicznych "POROTHERM"
- strop gęstożebrowy "POROTHERM" o gr. 23 cm
- konstrukcja więźby dachowej drewniana w układzie krokwiowym
- pokrycie dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: kocioł gazowy w kotłowni

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal1588 kg
Drewno11.178 m³
Pow. ścian nośnych zew.155 m²
Pow. ścian nośnych wew.23 m²
Pow. ścian działowych wew.70 m²
Dach190 m²

Kosztorys orientacyjny brutto

Stan zerowy54750 zł
Stan surowy120450 zł
Roboty wykończeniowe wewnętrzne76308 zł
Roboty wykończeniowe zewnętrzne31823 zł
Instalacje i przyłącza58856 zł
Suma342188 zł
