Powierzchnia użytkowa 132.75 m²
Min. wymiary działki
długość x szerokość
18.60 x 20.90 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Rzuty i przekroje

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
01.Wiatrołap5.430
02.Komunikacja6.50
03.Salon27.140
04.Kuchnia z Jadalnią21.390
05. Kotłownia2.870
06.Łazienka3.620
Suma66.950
07.Taras11.480
08.Ganek5.250
Suma16.730
Zamów szczegółowe rysunki

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
01.Komunikacja3.120
02.Łazienka11.470
03.Pokój16.880
04.Sypialnia18.180
05.Pokój16.150
Suma65.80
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 132.75 m²
Powierzchnia zabudowy 106.00 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 168.80 m²
Kubatura 317.46 m³
Kąt nachylenia dachu43°
Wymiary budynku
długość x szerokość
9.50 x 9.50 m
Wysokość budynku 9.06 m
Min. wymiary działki
długość x szerokość
18.60 x 20.90 m
Dachczterospadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń11
Pow. tarasów/werandy/wiaty/schodów zew.16.73 m²
Projekt z kotłowniąTak
Projekt z wejściem od południaTak

Opis i technologia projektu

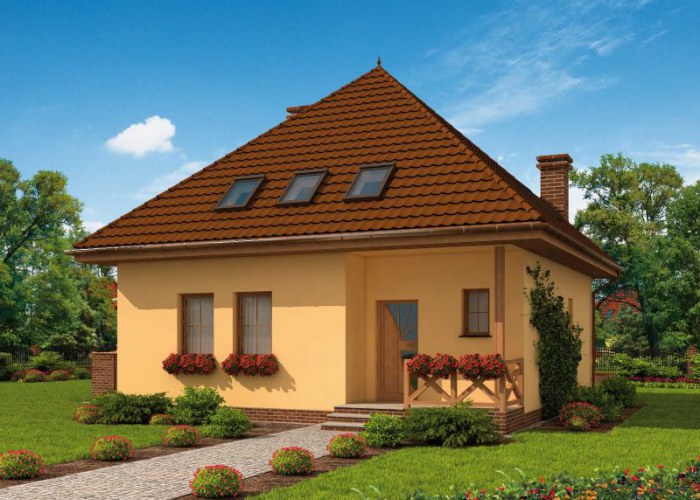

MADERA - projekt domu z wejściem od południa



Ten projekt zwraca uwagę niezwykłym zachowaniem proporcji oraz symetrii, które przełamuje spadzisty dach (43 stopnie nachylenia), tym sposobem całość jawi się jako połączenie prostoty z elegancją.



Wejście usytuowane jest od południa. Ganek znajdujący się w niedużej wnęce zachęca do wejścia do środka. Prowadzi on do wiatrołapu, po wyjściu z którego po lewej znajduje się komunikacja, naprzeciw niej natomiast usytuowany jest przestronny, ale i przytulny salon. Można z niego wyjść na sporych rozmiarów taras, który stwarza wiele okazji do rodzinnych spotkań oraz całorocznego uroczystego świętowania na świeżym powietrzu. Kuchnia znajduje się tuż za salonem i jest połączona z jadalnią. Posiada ona połączenie z kotłownią, a ta znowu, sąsiaduje przez ścianę z łazienką wyposażoną w prysznic, która za ścianą ma komunikację.



Na pierwszym piętrze znajduje się większa łazienka z wanną. Poza nią, znajdziemy tam jedną dużą sypialnię z dwoma łóżkami oraz dwa nieco mniejsze pokoje z łóżkami. Ten projekt, to propozycja dla rodzin, które cenią sobie prostotę i elegancję, klarowny podział pomieszczeń w budynku znakomicie harmonizuje przestrzeń domową.



Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Kosztorys orientacyjny brutto

Stan zerowy59472 zł
Stan surowy130838 zł
Roboty wykończeniowe wewnętrzne82889 zł
Roboty wykończeniowe zewnętrzne34568 zł
Instalacje i przyłącza63932 zł
Suma371700 zł
