SANTA FE 2
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu
SANTA FE 2 Dom mieszkalny wolnostojący, parterowy ze strychem. Ten słoneczny dom, przynosi na myśl zabudowę rodem z południa Europy. Jest to zasługą jasnych elewacji i dużych przeszklonych drzwi,...
| Powierzchnia użytkowa | 156.69 m² |
| Min. wymiary działki długość x szerokość | 18.73 x 19.73 m |
| Dostępne technologie |  murowana,  szkieletowa |
Rzuty i przekroje
Rzut przyziemia
| Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
|---|---|---|---|
| 01. | Wiatrołap | 3.69 | 3.69 |
| 02. | Hall | 6.34 | 6.34 |
| 03. | Łazienka | 5.98 | 5.98 |
| 04. | WC | 1.81 | 1.81 |
| 05. | Łazienka | 4.91 | 4.91 |
| 06. | Sypialnia | 20.08 | 20.08 |
| 07. | Sypialnia | 18.77 | 18.77 |
| 08. | Sypialnia | 11.40 | 11.40 |
| 09. | Pokój dzienny | 33.27 | 33.27 |
| 10. | Kuchnia/Jadalnia | 13.42 | 13.42 |
| 11. | Komunikacja | 6.96 | 6.96 |
| Suma | 126.63 | 126.63 | |
| 12. | Kotłownia | 2.89 | 2.89 |
| Suma | 2.89 | 2.89 |
Rzut strychu
| Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
|---|---|---|---|
| 01. | Strych | 27.37 | 27.37 |
| Suma | 27.37 | 27.37 |
Dane techniczne
| Powierzchnia użytkowa | 156.69 m² |
| Powierzchnia zabudowy | 162.80 m² |
| Powierzchnia kondygnacji netto | 0.00 m² |
| Powierzchnia całkowita | 212.81 m² |
| Kubatura | 960.00 m³ |
| Kąt nachylenia dachu | 35° |
| Wymiary budynku długość x szerokość | 11.73 x 16.98 m |
| Wysokość budynku | 7.06 m |
| Min. wymiary działki długość x szerokość | 18.73 x 19.73 m |
| Dach | czterospadowy |
| Kondygnacja | z poddaszem |
| Ilość pomieszczeń | 13 |
| Pow. tarasów/werandy/wiaty/schodów zew. | 45.6 m² |
| Projekt z kotłownią | Tak |
Opis i technologia projektu
SANTA FE 2

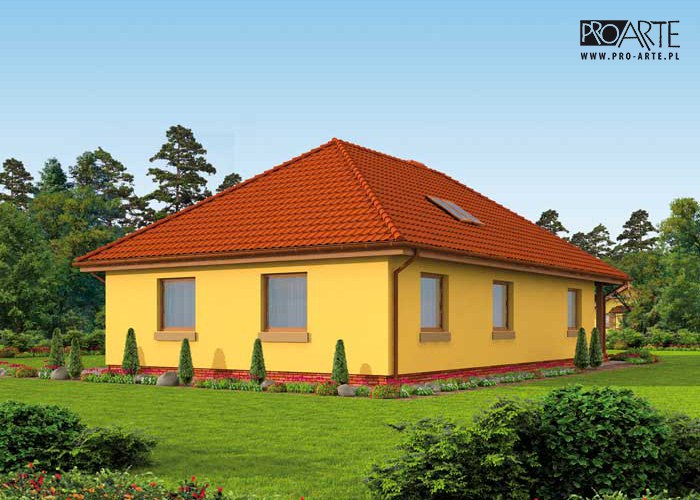

Dom mieszkalny wolnostojący, parterowy ze strychem. Ten słoneczny dom, przynosi na myśl zabudowę rodem z południa Europy. Jest to zasługą jasnych elewacji i dużych przeszklonych drzwi, które wiodą z salonu na taras. Całości dopełniają stylowe drewniane kolumny wspierające dach. Atutem Santa Fe 2 są również racjonalnie rozplanowane wnętrza.
Z pokoju dziennego, podobnie jak z połączonej z nim kuchni, można wyjść na taras, co znacznie ułatwia organizację imprez w ogrodzie, czy też urozmaica codzienne posiłki. Poza tym na parterze są dwie sypialnie, kuchnia z jadalnią, kotłownia, dwie łazienki z osobną toaletą. Na piętrze znajdziemy jedno pomieszczenie do dowolnej adaptacji.
Santa Fe 2 to bez wątpienia dom, zapewniający jego mieszkańcom komfort i swobodę. Z pewnością warto wziąć go pod uwagę w trakcie wyboru nowego domu.
Zobacz projekt SANTA FE z garażem.
Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.
Dom mieszkalny wolnostojący, parterowy ze strychem. Ten słoneczny dom, przynosi na myśl zabudowę rodem z południa Europy. Jest to zasługą jasnych elewacji i dużych przeszklonych drzwi, które wiodą z salonu na taras. Całości dopełniają stylowe drewniane kolumny wspierające dach. Atutem Santa Fe 2 są również racjonalnie rozplanowane wnętrza.
Z pokoju dziennego, podobnie jak z połączonej z nim kuchni, można wyjść na taras, co znacznie ułatwia organizację imprez w ogrodzie, czy też urozmaica codzienne posiłki. Poza tym na parterze są dwie sypialnie, kuchnia z jadalnią, kotłownia, dwie łazienki z osobną toaletą. Na piętrze znajdziemy jedno pomieszczenie do dowolnej adaptacji.
Santa Fe 2 to bez wątpienia dom, zapewniający jego mieszkańcom komfort i swobodę. Z pewnością warto wziąć go pod uwagę w trakcie wyboru nowego domu.
Zobacz projekt SANTA FE z garażem.
Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.
Technologia tradycyjna :
- powierzchnia zabudowy - 162,80m2
- powierzchnia zabudowy - 162,80m2
- powierzchnia użytkowa- 156,89m2
- powierzchnia całkowita - 212,81m2
- kubatura - 960,00m3
- ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian
- ściany wewnętrzne działowe gr. 12 cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- sufit podwieszany z płyt GK na ruszcie drewnianym lub stalowym przymocowanym za pomocą wieszaków
- konstrukcja więźby dachowej drewniana w układzie krokwiowo-jętkowym
- pokrycie dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: kocioł gazowy w kotłowni
- kubatura - 960,00m3
- ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian
- ściany wewnętrzne działowe gr. 12 cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- sufit podwieszany z płyt GK na ruszcie drewnianym lub stalowym przymocowanym za pomocą wieszaków
- konstrukcja więźby dachowej drewniana w układzie krokwiowo-jętkowym
- pokrycie dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: kocioł gazowy w kotłowni
W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.
Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie
Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?
By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).
Film
Zestawienia materiałów
| Technologia murowana tradycyjna | |
| Stal | 1226.28 kg |
| Drewno | 16.171 m³ |
| Pow. ścian nośnych zew. | 106 m² |
| Pow. ścian nośnych wew. | 51 m² |
| Pow. ścian działowych wew. | 70 m² |
| Dach | 280 m² |
Kosztorys orientacyjny brutto
| Stan zerowy | 85239 zł |
| Stan surowy | 187527 zł |
| Roboty wykończeniowe wewnętrzne | 118802 zł |
| Roboty wykończeniowe zewnętrzne | 49545 zł |
| Instalacje i przyłącza | 91632 zł |
| Suma | 532746 zł |
