RIO 2

W tym projekcie polecamy okna połaciowe Velux

3899 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz wersję
podstawową

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

RIO 2 - dom mieszkalny wolnostojący z poddaszem użytkowym i garażem jednostanowiskowym. Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i...

Czytaj więcej

Powierzchnia użytkowa	115.28 m²
+ kotłownia	5.97 m²
+ garaż	19.42 m²
Min. wymiary działki długość x szerokość	20.24 x 16.84 m
Dostępne technologie	murowana, szkieletowa, bale

Zobacz pełne dane projektu

Rzuty i przekroje

Rzut przyziemia

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1.	Wiatrołap	6.25	6.25
2.	Komunikacja	5.1	5.1
3.	Kuchnia z aneksem jadalnym	13.27	13.27
4.	Salon	22.24	22.24
5.	Wc	3.42	3.42
6.	Garderoba / Pom. gosp.	2.29	2.29
	Suma	52.57	52.57
7.	Kotłownia	5.97	5.97
8.	Garaż	19.42	19.42
	Suma	25.39	25.39

Zamów szczegółowe rysunki

Rzut poddasza

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1.	Komunikacja	9.63	12.16
2.	Łazienka	9.95	12.93
3.	Pokój	17.42	21.51
4.	Pokój	15.19	19.28
5.	Sypialnia	9.74	11.92
6.	Garderoba	3.77	5.21
	Suma	65.7	83.01

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa + kotłownia + garaż	115.28 m² 5.97 m² 19.42 m²
Powierzchnia zabudowy	108.20 m²
Powierzchnia kondygnacji netto	134.25 m²
Powierzchnia całkowita	216.40 m²
Kubatura	714.31 m³
Kąt nachylenia dachu	43°
Wymiary budynku długość x szerokość	12.24 x 8.84 m
Wysokość budynku	8.57 m
Min. wymiary działki długość x szerokość	20.24 x 16.84 m
Dach	dwuspadowy
Kondygnacja	z poddaszem
Ilość pokoi	4
Ilość pomieszczeń	14
Pow. tarasów/werandy/wiaty/schodów zew.	20.76 m²
Projekt z garażem	Tak
Ilość stanowisk w garażu	1
Projekt z kotłownią	Tak

Opis i technologia projektu

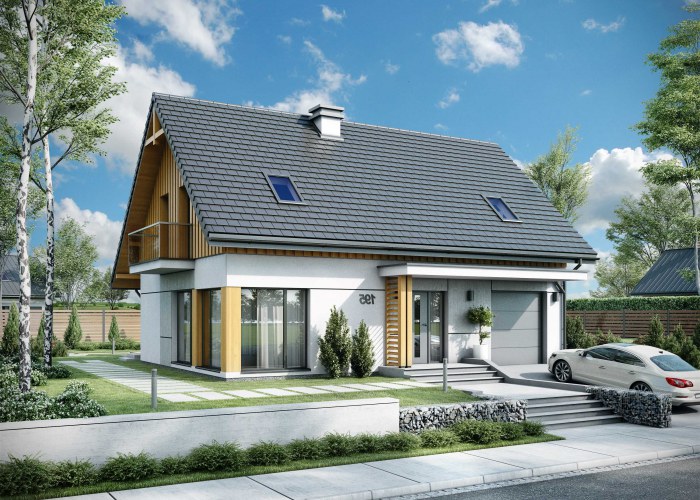

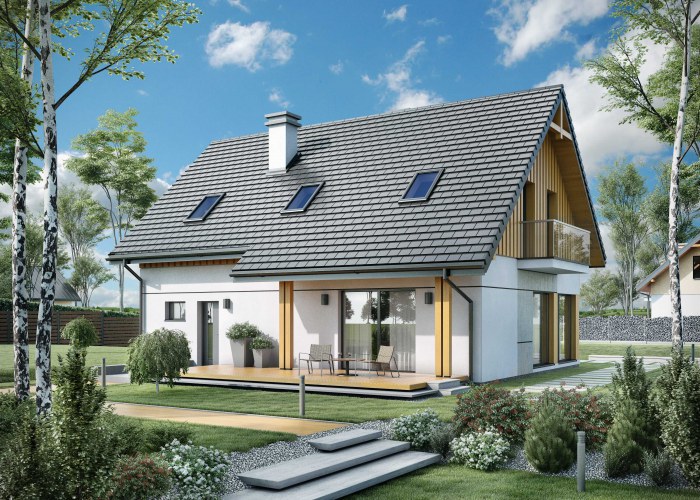

RIO 2 - dom mieszkalny wolnostojący z poddaszem użytkowym i garażem jednostanowiskowym.

Unikalne połączenie skandynawskiego stylu z nowoczesnością. Siding drewniany, beton, stal i duże przeszklenia to wyróżniki projektu domu RIO 2. Z połączenia na pozór nieprzystających do siebie materiałów stworzyliśmy ciekawy, funkcjonalny oraz przede wszystkim racjonalny projekt domu mieszkalnego z użytkowym poddaszem, garażem, kotłownią, dużym salonem połączonym z kuchnią. Strefy dzienna na parterze i nocna na poddaszu doskonale się uzupełniają, tworząc harmonijną całość, która coraz częściej zyskuje uznanie w oczach Inwestorów, wybierających ten projekt domu.

Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Wysokość ściany kolankowej 1.02m

Technologia tradycyjna:
- ściany zewnętrzne murowane grubości 30cm
- ocieplenie styropian

- ściany wewnętrzne nośne gr. 30 cm i działowe gr. 15 cm

- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"

- konstrukcja więźby dachowej drewniana

- pokrycie dachu: dachówka ceramiczna

- projekt posiada kominek

- instalacja grzewcza: kocioł gazowy w kotłowni

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal	2688.18 kg
Drewno	10.121 m³
Pow. ścian nośnych zew.	199 m²
Pow. ścian nośnych wew.	29 m²
Pow. ścian działowych wew.	99 m²
Dach	191 m²

Kosztorys orientacyjny brutto

Stan zerowy	75624 zł
Stan surowy	166372 zł
Roboty wykończeniowe wewnętrzne	105401 zł
Roboty wykończeniowe zewnętrzne	43956 zł
Instalacje i przyłącza	81295 zł
Suma	472648 zł
