G51 garaż czterostanowiskowy z pomieszczeniami gospodarczymi

1690 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz wersję
podstawową

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

Projekt garażu czterostanowiskowego z pom. gospodarczymi. Orientacyjna ilość pustaków porotherm 25 p+w : 1750 szt.

Czytaj więcej

Powierzchnia użytkowa	132.73 m²
Min. wymiary działki długość x szerokość	19.00 x 21.00 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	garaż, budynek gospodarczy

Zobacz pełne dane projektu

Rzuty i przekroje

Przyziemie

Nr	Nazwa	Pow. użytkowa [m²]
1.	Pom. gospodarcze	8.25
2.	Korytarz	3.01
3.	Pom. gospodarcze	14.78
4.	Garaż	53.47
5.	Garaż	53.22
	Suma	132.73

Zamów szczegółowe rysunki

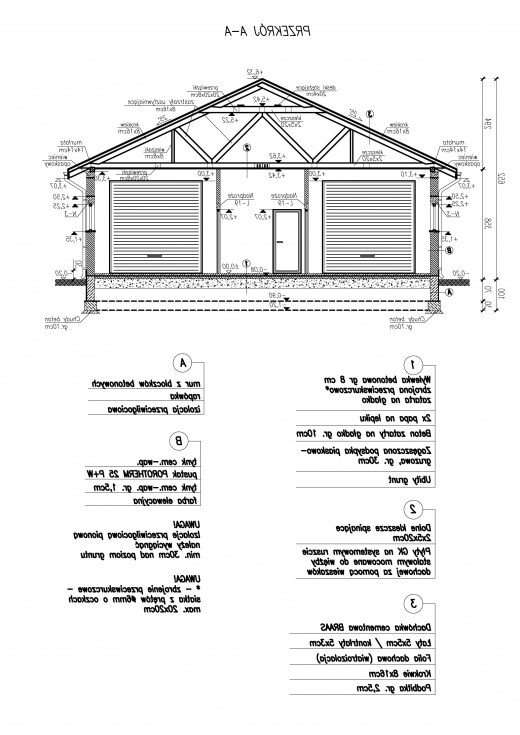

Przekroj A-A

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa	132.73 m²
Powierzchnia zabudowy	148.20 m²
Powierzchnia kondygnacji netto	0.00 m²
Powierzchnia całkowita	148.20 m²
Kubatura	773.00 m³
Kąt nachylenia dachu	25°
Wymiary budynku długość x szerokość	13.00 x 11.00 m
Wysokość budynku	6.52 m
Min. wymiary działki długość x szerokość	19.00 x 21.00 m
Liczba stanowisk	4 i więcej
Dach	dwuspadowy
Funkcja	z pom. gosp.
Ilość pomieszczeń	5

Opis i technologia projektu

Projekt garażu czterostanowiskowego z pom. gospodarczymi. Orientacyjna ilość pustaków porotherm 25 p+w : 1750 szt.

Technologia tradycyjna , ściany murowane grubości 25 cm. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna. Projekt budynku składa się z 6 egzemplarzy, a w tym 3 tomów części architektoniczno-budowlanej oraz 3 technicznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal	583.57 kg
Drewno	19.764 m³
Pow. ścian	1750 m²
Pow. ścian nośnych zew.	156 m²
Pow. ścian działowych wew.	96 m²
Dach	191 m²

Kosztorys orientacyjny brutto

Stan zerowy	53092 zł
Stan surowy	116802 zł
Roboty wykończeniowe wewnętrzne	73997 zł
Roboty wykończeniowe zewnętrzne	30860 zł
Instalacje i przyłącza	57074 zł
Suma	331825 zł
