G57 garaż jednostanowiskowy z pomieszczeniem gospodarczym i altaną

990 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz odbicie
lustrzane

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

Garaż jednostanowiskowy z pomieszczeniem gospodarczym. Garaż posiada dodatkowo altanę z grillem i WC. Brama garażowa o wymiarach 2,4x2,4m. Projekt garażu składa się z czterech egzemplarzy a w tym...

Czytaj więcej

Powierzchnia użytkowa	55.70 m²
Min. wymiary działki długość x szerokość	16.71 x 13.50 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	garaż, budynek gospodarczy

Zobacz pełne dane projektu

Rzuty i przekroje

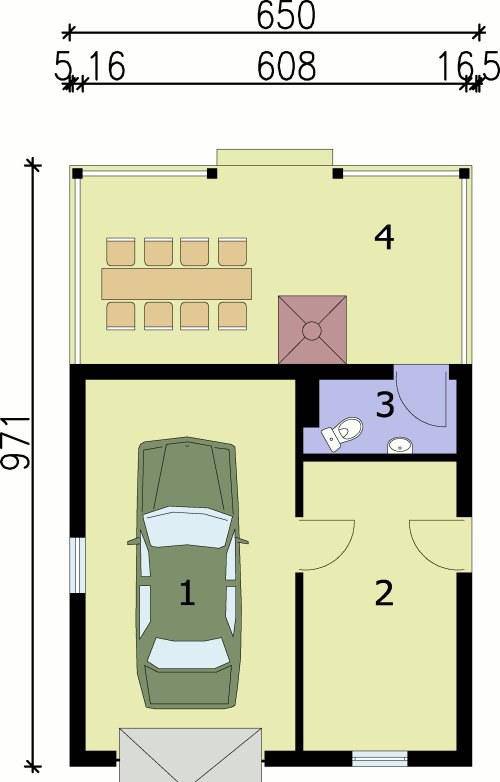

Przyziemie

Nr	Nazwa	Pow. użytkowa [m²]
1.	Garaż	20.4
2.	Pom. gospodarcze	11.6
3.	Wc	2.8
4.	Altana	20.9
	Suma	55.7

Zamów szczegółowe rysunki

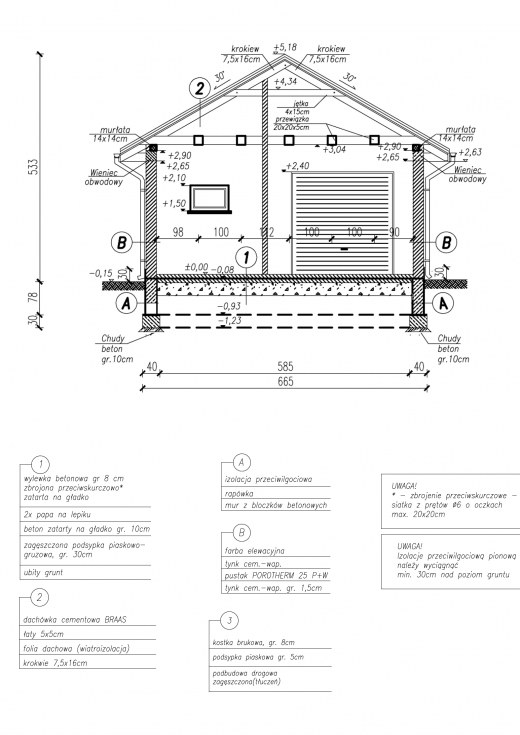

Przekroj A-A

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa	55.70 m²
Powierzchnia zabudowy	63.12 m²
Powierzchnia kondygnacji netto	0.00 m²
Powierzchnia całkowita	63.12 m²
Kubatura	280.00 m³
Kąt nachylenia dachu	30°
Wymiary budynku długość x szerokość	6.50 x 9.71 m
Wysokość budynku	5.33 m
Min. wymiary działki długość x szerokość	16.71 x 13.50 m
Liczba stanowisk	1 stanowisko
Dach	dwuspadowy
Funkcja	z pom. gosp., z altaną, z grillo-wędzarnikiem
Ilość pomieszczeń	2

Opis i technologia projektu

Garaż jednostanowiskowy z pomieszczeniem gospodarczym. Garaż posiada dodatkowo altanę z grillem i WC.

Brama garażowa o wymiarach 2,4x2,4m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- powierzchnia użytkowa części zamkniętej budynku -34,80m2

- powierzchnia użytkowa altany -20,90m2

- powierzchnia użytkowa razem -55,70m2

- powierzchnia zabudowy -63,12m2
- powierzchnia całkowita -63,12m2
- kubatura cześci zamkniętej budynku 192,00m3

- kubatura altany -95,00m3

- kubatura razem -280m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,33m
- dach dwuspadowy 30°
- więźba dachowa drewniana
- pokrycie dachu dachówk cementowa bądź ceramiczna
- wymiar bramy garażowej 2,4x2,4m

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal	327.16 kg
Drewno	3.981 m³
Pow. ścian nośnych zew.	75 m²
Pow. ścian działowych wew.	37 m²
Dach	98 m²

Kosztorys orientacyjny brutto

Stan zerowy	16933 zł
Stan surowy	37252 zł
Roboty wykończeniowe wewnętrzne	23600 zł
Roboty wykończeniowe zewnętrzne	9842 zł
Instalacje i przyłącza	18203 zł
Suma	105830 zł
