G98 garaż dwustanowiskowy

990 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz odbicie
lustrzane

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

Garaż dwustanowiskowy z składem na odpady. Dwie bramy garażowe o wymiarach 2,4x2,4m. Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji...

Czytaj więcej

Powierzchnia użytkowa	47.35 m²
Min. wymiary działki długość x szerokość	15.00 x 15.30 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	garaż, budynek gospodarczy

Zobacz pełne dane projektu

Rzuty i przekroje

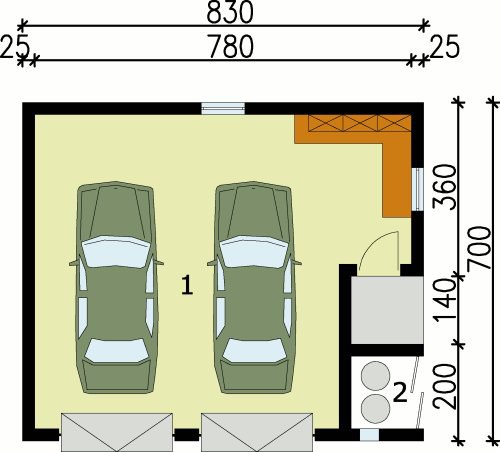

Przyziemie

Nr	Nazwa	Pow. użytkowa [m²]
1.	Garaż	45.17
2.	Skład odpadów	2.18
	Suma	47.35

Zamów szczegółowe rysunki

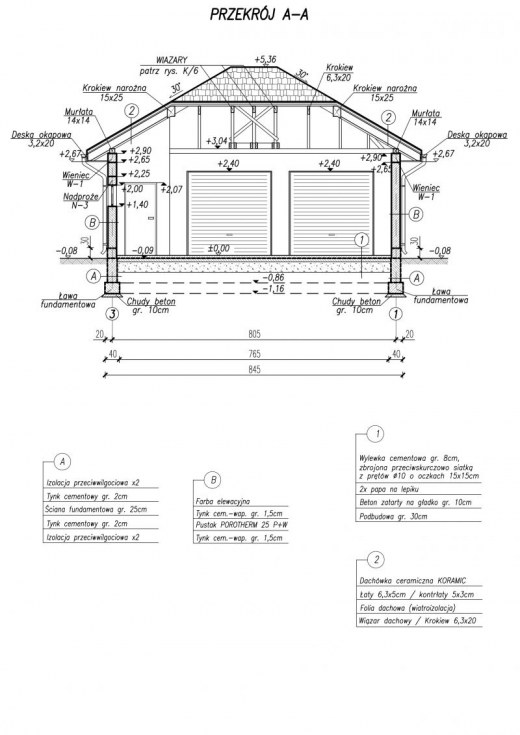

Przekrój A-A

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa	47.35 m²
Powierzchnia zabudowy	58.10 m²
Powierzchnia kondygnacji netto	0.00 m²
Powierzchnia całkowita	58.10 m²
Kubatura	241.00 m³
Kąt nachylenia dachu	30°
Wymiary budynku długość x szerokość	8.30 x 7.00 m
Wysokość budynku	5.44 m
Min. wymiary działki długość x szerokość	15.00 x 15.30 m
Liczba stanowisk	2 stanowiska
Dach	czterospadowy
Funkcja	z pom. gosp.
Ilość pomieszczeń	2

Opis i technologia projektu

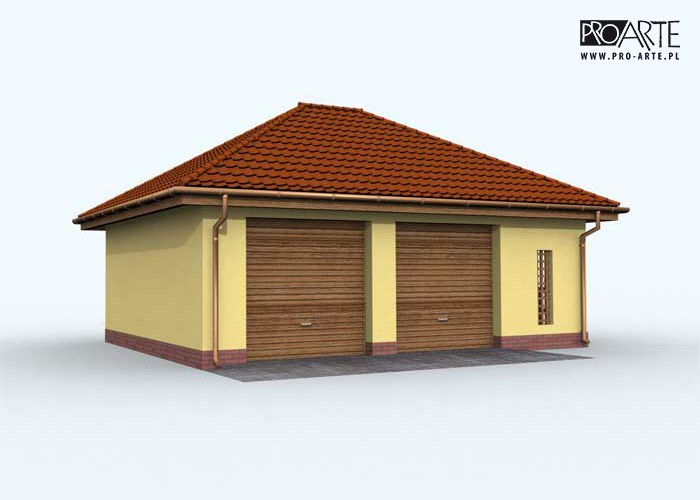

Garaż dwustanowiskowy z składem na odpady.

Dwie bramy garażowe o wymiarach 2,4x2,4m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- powierzchnia użytkowa -47,35m2

- powierzchnia zabudowy -58,10m2
- powierzchnia całkowita -58,10m2
- kubatura - 241,00m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,44m
- dach czterospadowy 30°
- więźba dachowa drewniana
- pokrycie dachu dachówka ceramiczna
- wymiar bramy garażowej 2,4x2,4m

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal	522.16 kg
Drewno	5.189 m³
Pow. ścian nośnych zew.	84 m²
Dach	90 m²
Do pobrania	Zestawienie stali Zestawienie drewna Zestawienie stolarki

Kosztorys orientacyjny brutto

Stan zerowy	14394 zł
Stan surowy	31668 zł
Roboty wykończeniowe wewnętrzne	20062 zł
Roboty wykończeniowe zewnętrzne	8367 zł
Instalacje i przyłącza	15474 zł
Suma	89965 zł
