G126 garaż trzystanowiskowy z pomieszczeniem gospodarczym

1090 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz odbicie
lustrzane

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

Garaż trzystanowiskowy z pomieszczeniem gospodarczym. Brama garażowa o wymiarach 5,0x2,4m i 2,4x2,4m. Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej,...

Czytaj więcej

Powierzchnia użytkowa	75.32 m²
Min. wymiary działki długość x szerokość	20.35 x 14.00 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	garaż, budynek gospodarczy

Zobacz pełne dane projektu

Rzuty i przekroje

Przyziemie

Nr	Nazwa	Pow. użytkowa [m²]
1.	Garaż	39.57
2.	garaż	22.75
3.	Pom. gospodarcze	13
	Suma	75.32

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa	75.32 m²
Powierzchnia zabudowy	86.45 m²
Powierzchnia kondygnacji netto	0.00 m²
Powierzchnia całkowita	86.45 m²
Kubatura	378.00 m³
Kąt nachylenia dachu	30°
Wymiary budynku długość x szerokość	7.00 x 12.35 m
Wysokość budynku	5.38 m
Min. wymiary działki długość x szerokość	20.35 x 14.00 m
Liczba stanowisk	3 stanowiska
Dach	dwuspadowy
Funkcja	z pom. gosp.
Ilość pomieszczeń	3

Opis i technologia projektu

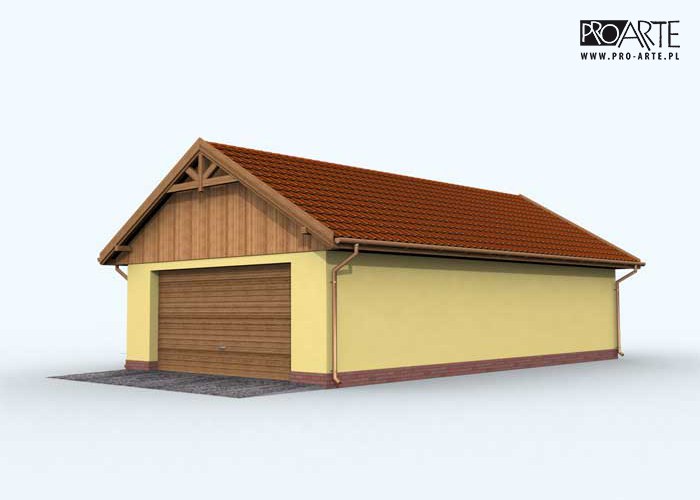

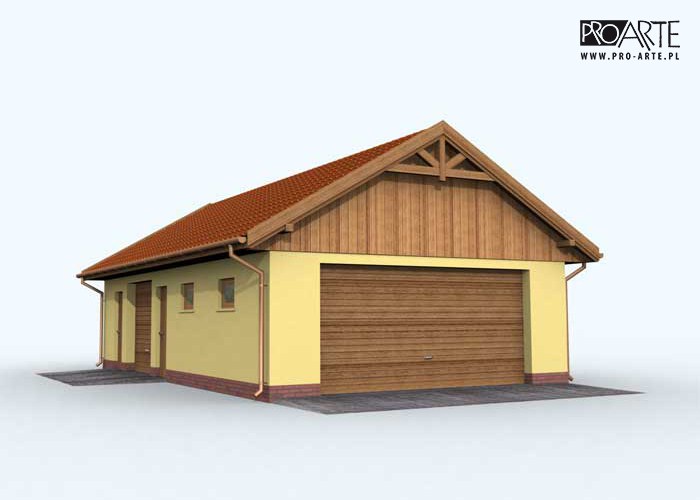

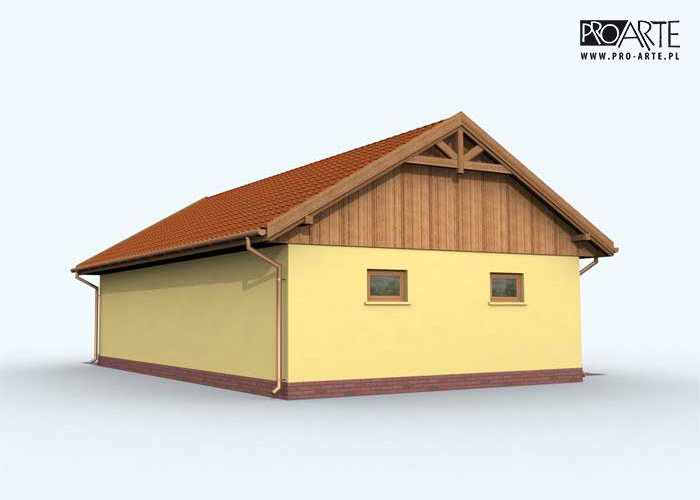

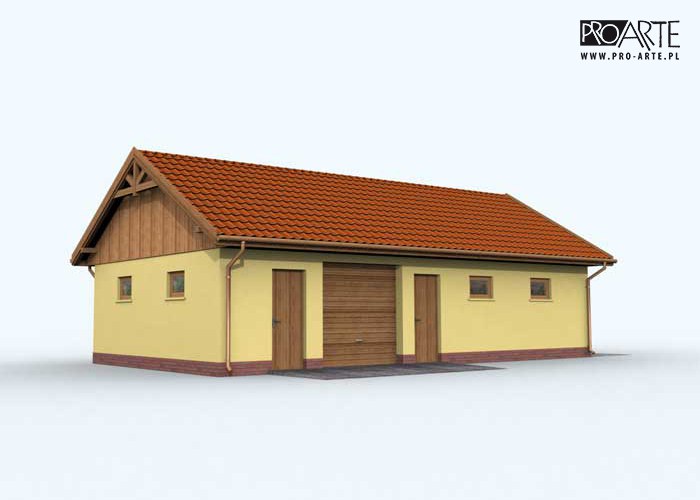

Garaż trzystanowiskowy z pomieszczeniem gospodarczym.

Brama garażowa o wymiarach 5,0x2,4m i 2,4x2,4m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- powierzchnia użytkowa -75,32m2

- powierzchnia zabudowy -86,45m2
- powierzchnia całkowita -86,45m2
- kubatura - 378,00m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,38m
- dach dwuspadowy 30°
- więźba dachowa drewniana
- pokrycie dachu dachówka ceramiczna
- wymiar bram garażowych 5,0x2,4m i 2,4x2,4m.

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal	621.61 kg
Drewno	8.429 m³
Dach	128.3 m²

Technologia drewniana szkieletowa
Stal	1141.964 kg
Drewno	15.861 m³
Dach	128.3 m²

Kosztorys orientacyjny brutto

Stan zerowy	22897 zł
Stan surowy	50374 zł
Roboty wykończeniowe wewnętrzne	31913 zł
Roboty wykończeniowe zewnętrzne	13309 zł
Instalacje i przyłącza	24615 zł
Suma	143108 zł
