G130 garaż trzystanowiskowy

1090 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz odbicie
lustrzane

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki w cenie projektu

GRATIS

Bezterminowa wymiana*. Zwroty do 14 dni

Zobacz

Garaż trzystanowiskowy. Bramy garażowe o wymiarach 2,4x2,4m Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej....

Czytaj więcej

Powierzchnia użytkowa	63.10 m²
Min. wymiary działki długość x szerokość	18.34 x 14.00 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	garaż, budynek gospodarczy

Zobacz pełne dane projektu

Rzuty i przekroje

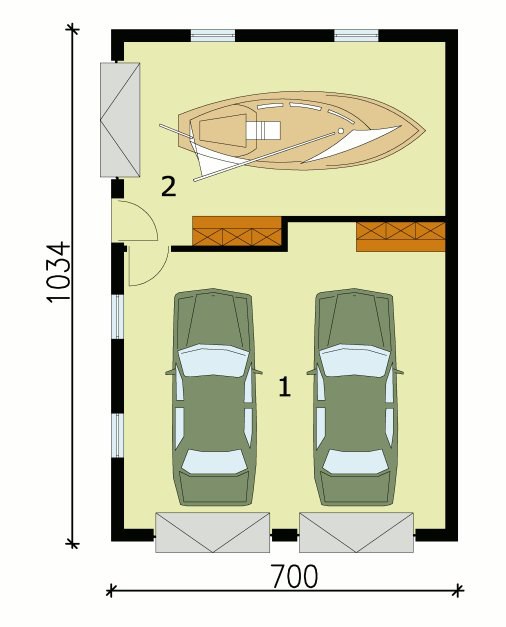

Przyziemie

Nr	Nazwa	Pow. użytkowa [m²]
1.	Garaż	38.3
2.	Garaż	24.8
	Suma	63.1

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa	63.10 m²
Powierzchnia zabudowy	72.38 m²
Powierzchnia kondygnacji netto	0.00 m²
Powierzchnia całkowita	72.38 m²
Kubatura	315.00 m³
Kąt nachylenia dachu	30°
Wymiary budynku długość x szerokość	7.00 x 10.34 m
Wysokość budynku	5.38 m
Min. wymiary działki długość x szerokość	18.34 x 14.00 m
Liczba stanowisk	3 stanowiska
Dach	dwuspadowy
Ilość pomieszczeń	2

Opis i technologia projektu

Garaż trzystanowiskowy.

Bramy garażowe o wymiarach 2,4x2,4m

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :

- powierzchnia użytkowa -63,10m24
- powierzchnia zabudowy - 72,38m2
- powierzchnia całkowita - 72,38m2
- kubatura - 315,00m3
- ściany zewnętrzne nośne murowane grubości 25cm

- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- wysokość budynku - 5,38m
- dach dwuspadowy 30°
- więźba dachowa drewniana
- pokrycie dachu dachówka cementowa bądź ceramiczna
- wymiary bram garażowych 2,4x2,4m

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal	431.68 kg
Drewno	9.41 m³
Pow. ścian nośnych zew.	88 m²
Pow. ścian działowych wew.	27 m²
Dach	111 m²

Kosztorys orientacyjny brutto

Stan zerowy	19182 zł
Stan surowy	42201 zł
Roboty wykończeniowe wewnętrzne	26735 zł
Roboty wykończeniowe zewnętrzne	11150 zł
Instalacje i przyłącza	20621 zł
Suma	119890 zł
