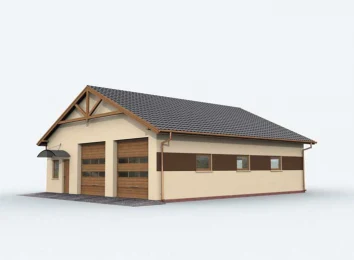

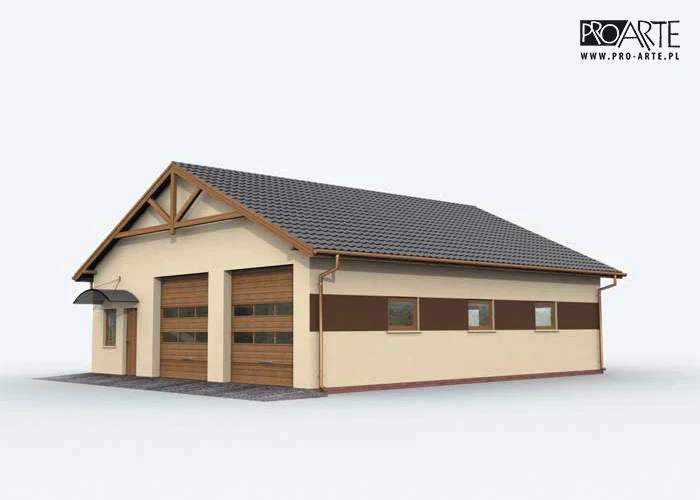

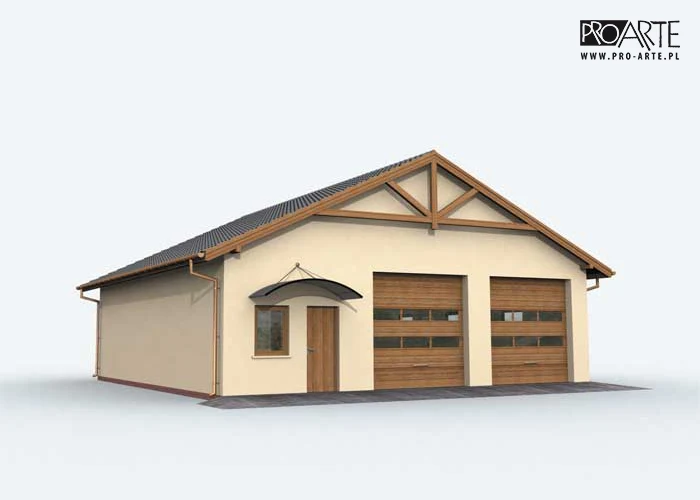

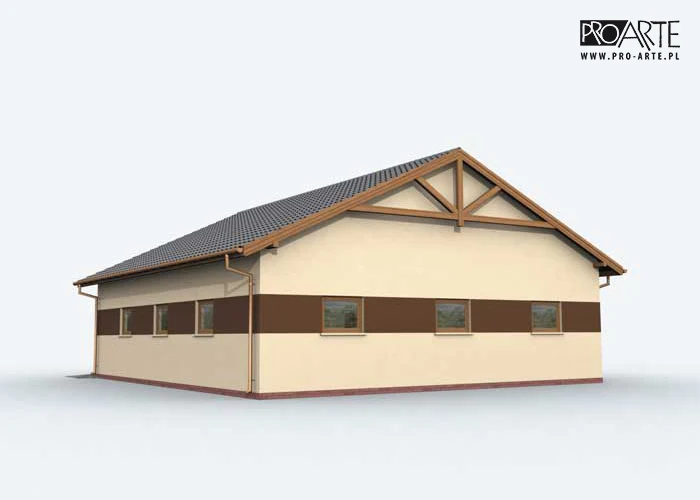

G163 garaż czterostanowiskowy z pomieszczeniami gospodarczymi

1690 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz odbicie
lustrzane

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

Projekt garażu czterostanowiskowego z pom. gospodarczymi.

Czytaj więcej

Powierzchnia użytkowa	134.36 m²
Min. wymiary działki długość x szerokość	21.00 x 18.40 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	garaż, budynek gospodarczy

Zobacz pełne dane projektu

Rzuty i przekroje

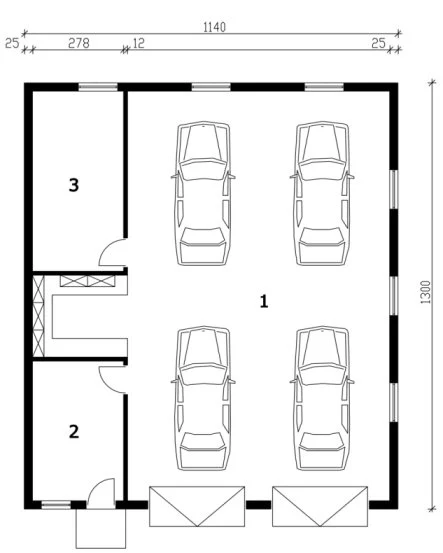

Przyziemie

Nr	Nazwa	Pow. użytkowa [m²]
1.	Garaż	107.24
2.	Pom. gospodarcze	11.83
3.	Pom. gospodarcze	15.29
	Suma	134.36

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa	134.36 m²
Powierzchnia zabudowy	148.20 m²
Powierzchnia kondygnacji netto	0.00 m²
Powierzchnia całkowita	148.20 m²
Kubatura	760.00 m³
Kąt nachylenia dachu	25°
Wymiary budynku długość x szerokość	13.00 x 11.30 m
Wysokość budynku	6.47 m
Min. wymiary działki długość x szerokość	21.00 x 18.40 m
Liczba stanowisk	4 i więcej
Dach	dwuspadowy
Funkcja	z pom. gosp.
Ilość pomieszczeń	3

Opis i technologia projektu

Projekt garażu czterostanowiskowego z pom. gospodarczymi.

Technologia tradycyjna , ściany murowane grubości 25 cm. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna. Projekt budynku składa się z 6 egzemplarzy a w tym części architektoniczno-budowlanejj oraz 3 technicznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal	595.32 kg
Drewno	16.389 m³
Pow. ścian	1950 m²
Pow. ścian nośnych zew.	159 m²
Pow. ścian działowych wew.	49 m²
Dach	192 m²

Kosztorys orientacyjny brutto

Stan zerowy	53744 zł
Stan surowy	118237 zł
Roboty wykończeniowe wewnętrzne	74906 zł
Roboty wykończeniowe zewnętrzne	31239 zł
Instalacje i przyłącza	57775 zł
Suma	335900 zł
