G178 garaż dwustanowiskowy z wiatą garażową

1090 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz odbicie
lustrzane

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki w cenie projektu

GRATIS

Bezterminowa wymiana*. Zwroty do 14 dni

Zobacz

Garaż dwustanowiskowy z wiatą garażową, składem na drewno i odpady. Dwie bramy o wymiarach 2,4x2,4m. Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej,...

Czytaj więcej

Powierzchnia użytkowa	69.76 m²
Min. wymiary działki długość x szerokość	15.00 x 18.20 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	garaż, budynek gospodarczy

Zobacz pełne dane projektu

Rzuty i przekroje

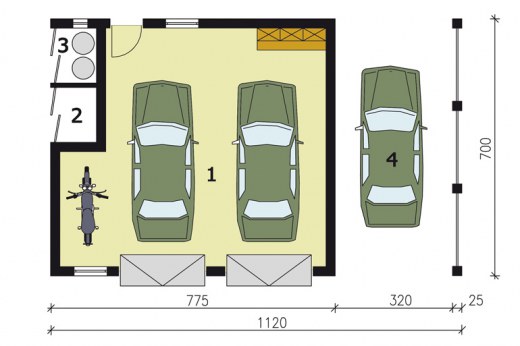

przyziemie

Nr	Nazwa	Pow. użytkowa [m²]
1.	Garaż	42.95
2.	Skład na drewno	1.88
3.	Skład na odpady	1.88
	Suma	46.71
4.	Wiata	23.05
	Suma	23.05

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa	69.76 m²
Powierzchnia zabudowy	78.40 m²
Powierzchnia kondygnacji netto	0.00 m²
Powierzchnia całkowita	78.40 m²
Kubatura	347.00 m³
Kąt nachylenia dachu	30°
Wymiary budynku długość x szerokość	11.20 x 7.00 m
Wysokość budynku	5.40 m
Min. wymiary działki długość x szerokość	15.00 x 18.20 m
Liczba stanowisk	3 stanowiska
Dach	dwuspadowy
Funkcja	z pom. gosp., z wiatą
Ilość pomieszczeń	4

Opis i technologia projektu

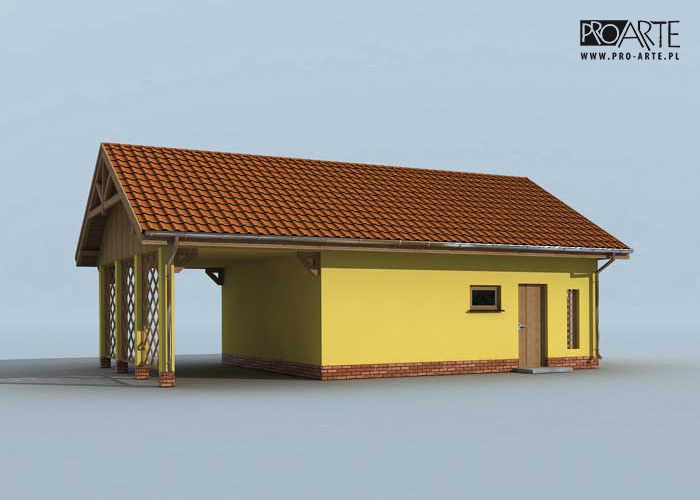

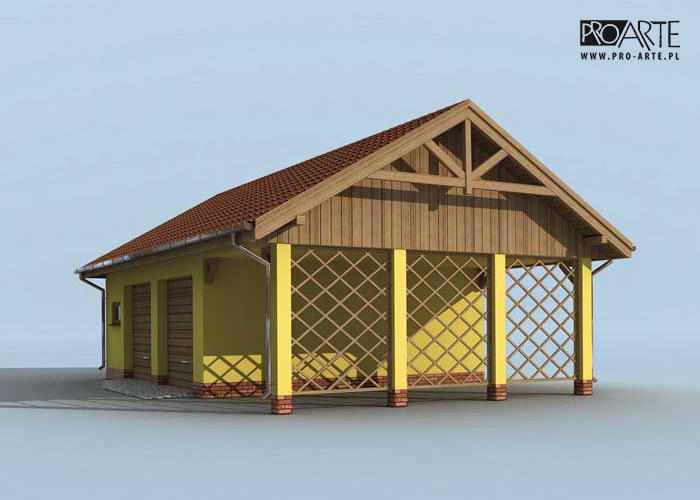

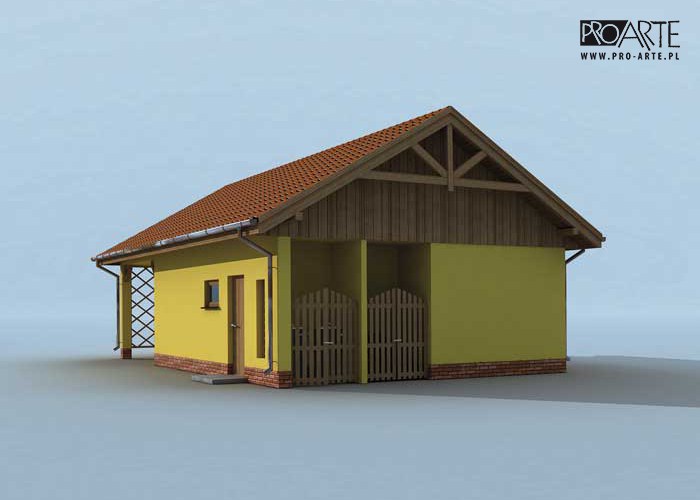

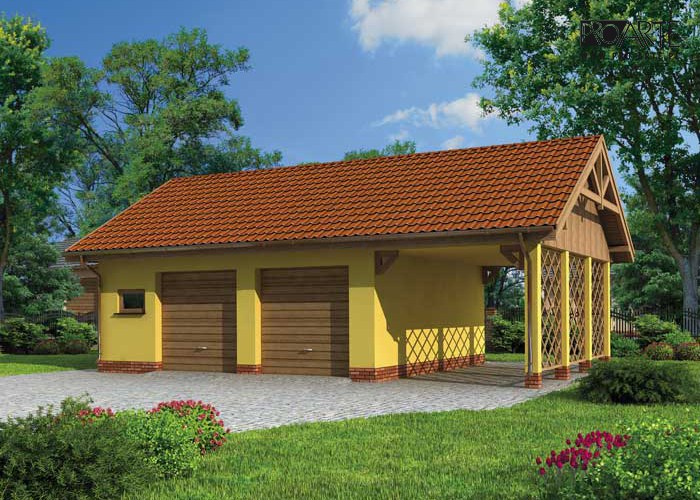

Garaż dwustanowiskowy z wiatą garażową, składem na drewno i odpady.

Dwie bramy o wymiarach 2,4x2,4m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- powierzchnia użytkowa z wiatą -69,76m2

- powierzchnia zabudowy z wiatą -78,40m2
- powierzchnia całkowita z wiatą -78,40m2
- kubatura części przekrytej i zamkniętej ze wszystkich stron -240,00m3

- kubatura części przekrytej i niezamkniętej ze szystkich stron -107,00m3

- kubatura razem -347,00m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,40m
- dach dwuspadowy 30°
- więźba dachowa drewniana
- pokrycie dachu dachówka ceramiczna
- wymiar bram garażowych 2,4x2,4m

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal	342.75 kg
Drewno	8.589 m³
Pow. ścian nośnych zew.	90 m²
Pow. ścian działowych wew.	5 m²
Dach	115 m²

Kosztorys orientacyjny brutto

Stan zerowy	21207 zł
Stan surowy	46655 zł
Roboty wykończeniowe wewnętrzne	29557 zł
Roboty wykończeniowe zewnętrzne	12327 zł
Instalacje i przyłącza	22798 zł
Suma	132544 zł
