G187 projekt z wędzarnią

1090 zł

Gwarancja najniższej ceny i najszybszej wysyłki

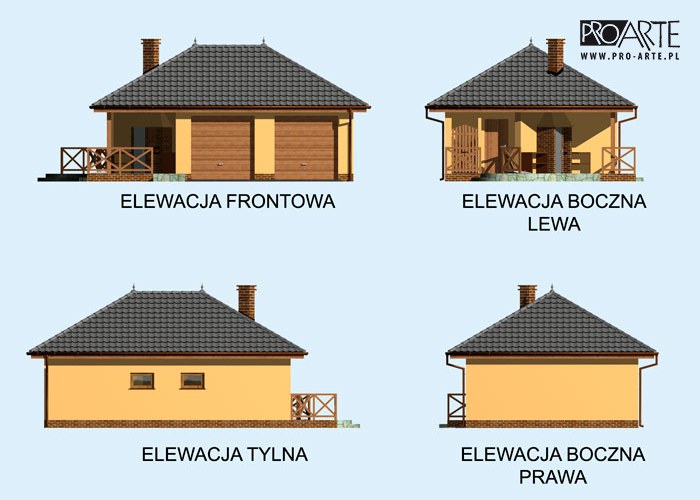

Zobacz odbicie
lustrzane

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

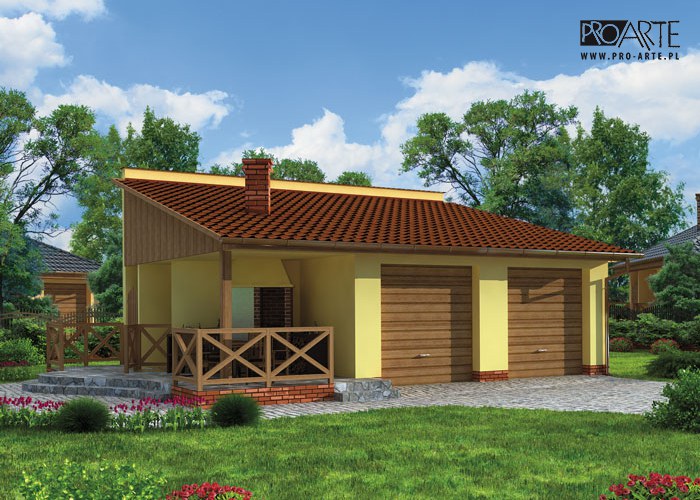

Garaż dwustanowiskowy ze składem na drewno kominkowe, werandą oraz wędzarnikiem.

Czytaj więcej

Powierzchnia użytkowa	65.72 m²
Min. wymiary działki długość x szerokość	15.20 x 19.92 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	garaż, budynek gospodarczy

Zobacz pełne dane projektu

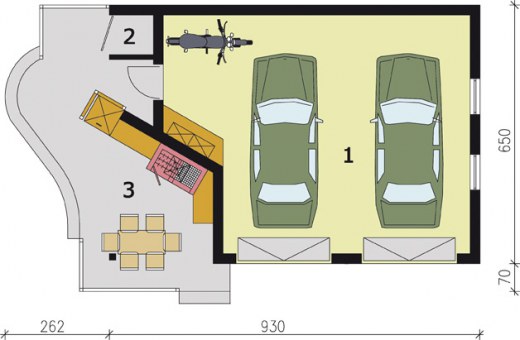

Rzuty i przekroje

Nr	Nazwa	Pow. użytkowa [m²]
1.	Garaż	42.27
2.	Skład drewna	1.1
	Suma	43.37
3.	Weranda z wędzarnikiem	22.35
	Suma	22.35

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa	65.72 m²
Powierzchnia zabudowy	75.39 m²
Powierzchnia kondygnacji netto	0.00 m²
Powierzchnia całkowita	50.95 m²
Kubatura	184.00 m³
Kąt nachylenia dachu	15°
Wymiary budynku długość x szerokość	11.92 x 7.20 m
Wysokość budynku	5.00 m
Min. wymiary działki długość x szerokość	15.20 x 19.92 m
Liczba stanowisk	2 stanowiska
Dach	dwuspadowy
Funkcja	z pom. gosp.

Opis i technologia projektu

Garaż dwustanowiskowy ze składem na drewno kominkowe, werandą oraz wędzarnikiem.

Technologia tradycyjna, ściany zewnętrzne murowane grubości 30 cm + 10
cm styropian, ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm.
Wszystkie ściany wykonane z pustaków ceramicznych „POROTHERM”. Strop
gęstożebrowy „POROTHERM”o gr. 23 cm.. Konstrukcja więźby dachowej
drewniana, pokrycie dachówka ceramiczna.

Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian,
oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi
normami i przepisami oraz kserokopie uprawnień projektantów wraz z
aktualnym wpisem do izby.

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal	399.01 kg
Drewno	3.717 m³
Pow. ścian	1210 m²
Pow. ścian nośnych zew.	107 m²
Pow. ścian działowych wew.	5 m²
Dach	71 m²

Kosztorys orientacyjny brutto

Stan zerowy	19979 zł
Stan surowy	43954 zł
Roboty wykończeniowe wewnętrzne	27846 zł
Roboty wykończeniowe zewnętrzne	11613 zł
Instalacje i przyłącza	21477 zł
Suma	124868 zł
