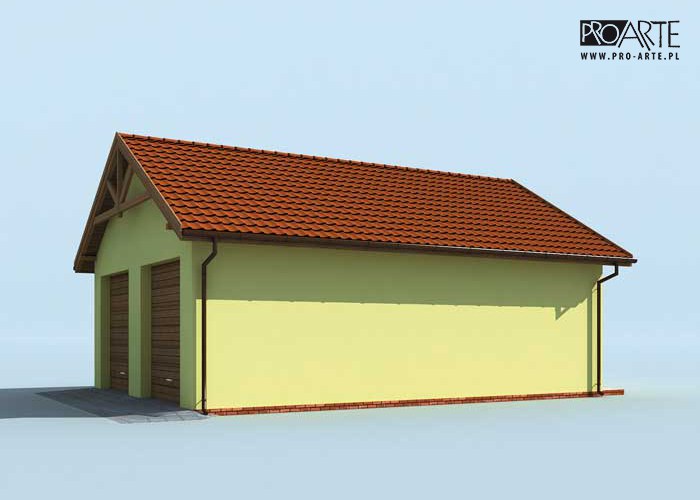

G200 garaż dwustanowiskowy z pomieszczeniem gospodarczym

1090 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz odbicie
lustrzane

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

G200 - Garaż dwustanowiskowy z dwoma pomieszczeniami gospodarczymi. Bramy garażowe o wymiarach 2,8x3,0m Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej,...

Czytaj więcej

Powierzchnia użytkowa	76.32 m²
Min. wymiary działki długość x szerokość	15.00 x 18.95 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	garaż, budynek gospodarczy

Zobacz pełne dane projektu

Rzuty i przekroje

Rzut przyziemia

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1	Garaż	57	57
2	Pomieszczenie gospodarcze	9.66	9.66
3	Pomieszczenie gospodarcze	9.66	9.66
	Suma	76.32	76.32

Zamów szczegółowe rysunki

Przekrój

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa	76.32 m²
Powierzchnia zabudowy	87.60 m²
Powierzchnia kondygnacji netto	76.32 m²
Powierzchnia całkowita	98.30 m²
Kubatura	447.60 m³
Kąt nachylenia dachu	30°
Wymiary budynku długość x szerokość	8.00 x 10.95 m
Wysokość budynku	6.26 m
Min. wymiary działki długość x szerokość	15.00 x 18.95 m
Liczba stanowisk	2 stanowiska
Dach	dwuspadowy
Funkcja	z pom. gosp.
Ilość pomieszczeń	3

Opis i technologia projektu

G200 - Garaż dwustanowiskowy z dwoma pomieszczeniami gospodarczymi.
Bramy garażowe o wymiarach 2,8x3,0m

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- ściany zewnętrzne nośne murowane grubości 25cm
- ściany wewnętrzne działowe murowane grubości 12cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- wysokość budynku 6,22m
- dach dwuspadowy 30°
- więźba dachowa drewniana
- pokrycie dachówka ceramiczna
- wymiary bram garażowych 2,8x3,0m

Technologia szkieletowa: - przedź do projektu

- ściany zewnętrzne: słupki 4x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3 , a wewnątrz płytą GKF , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm.

- wysokość budynku 6,22m
- dach dwuspadowy 30°
- więźba dachowa drewniana
- pokrycie dachówka ceramiczna
- wymiary bram garażowych 2,8x3,0m

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal	680.92 kg
Drewno	9.272 m³
Pow. ścian nośnych zew.	112 m²
Pow. ścian działowych wew.	50 m²
Dach	125 m²
Do pobrania	Zestawienie stali Zestawienie drewna Zestawienie stolarki

Kosztorys orientacyjny brutto

Stan zerowy	29307 zł
Stan surowy	64475 zł
Roboty wykończeniowe wewnętrzne	40846 zł
Roboty wykończeniowe zewnętrzne	17035 zł
Instalacje i przyłącza	31505 zł
Suma	183168 zł
