G1B garaż dwustanowiskowy

990 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz odbicie
lustrzane

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

Garaż dwustanowiskowy Brama garażowa o wymiarach 3,0x3,5m. Brama garażowa o wymiarach 2,4x2,2m. Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i...

Czytaj więcej

Powierzchnia użytkowa	55.25 m²
Min. wymiary działki długość x szerokość	15.00 x 16.00 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	garaż, budynek gospodarczy

Zobacz pełne dane projektu

Rzuty i przekroje

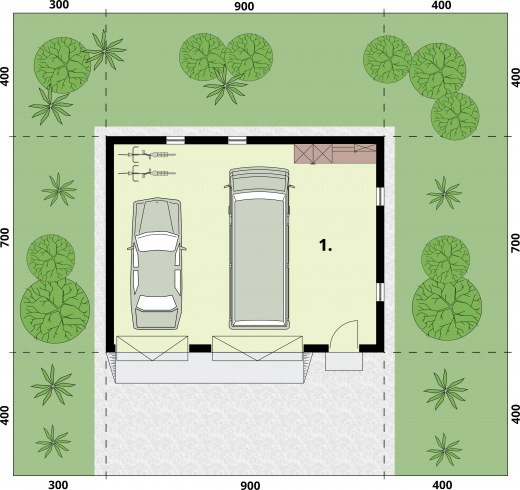

Rzut przyziemia

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1.	Garaż	55.25	55.25
	Suma	55.25	55.25

Zamów szczegółowe rysunki

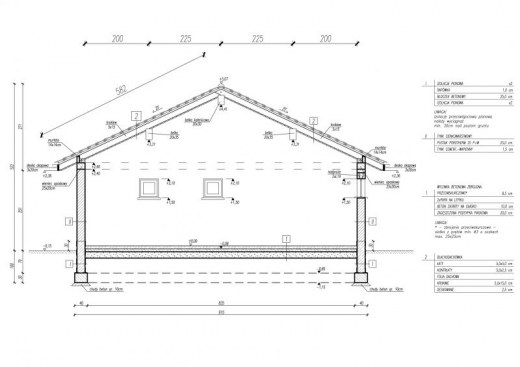

Przekrój A-A

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa	55.25 m²
Powierzchnia zabudowy	63.00 m²
Powierzchnia kondygnacji netto	55.25 m²
Powierzchnia całkowita	63.00 m²
Kubatura	255.60 m³
Kąt nachylenia dachu	25°
Wymiary budynku długość x szerokość	9.00 x 7.00 m
Wysokość budynku	5.22 m
Min. wymiary działki długość x szerokość	15.00 x 16.00 m
Liczba stanowisk	2 stanowiska
Dach	dwuspadowy
Funkcja	z pom. gosp.
Ilość pomieszczeń	1

Opis i technologia projektu

Garaż dwustanowiskowy

Brama garażowa o wymiarach 3,0x3,5m.

Brama garażowa o wymiarach 2,4x2,2m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

- powierzchnia użytkowa -55,25m2

- powierzchnia zabudowy -63,00m2
- powierzchnia całkowita -63,00m2
- kubatura - 255,60m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,22m
- dach dwuspadowy 25°
- więźba dachowa drewniana
- pokrycie blachodachówka
- wymiar bramy garażowej 3,0x3,5m

- wymiar bramy garażowej 2,4x2,2

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal	360 kg
Drewno	3.943 m³
Pow. ścian nośnych zew.	72 m²
Dach	91 m²

Kosztorys orientacyjny brutto

Stan zerowy	16796 zł
Stan surowy	36951 zł
Roboty wykończeniowe wewnętrzne	23409 zł
Roboty wykończeniowe zewnętrzne	9763 zł
Instalacje i przyłącza	18056 zł
Suma	104975 zł
