G22 garaż dwustanowiskowy z pomieszczeniem gospodarczym

990 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz wersję
podstawową

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

Garaż dwustanowiskowy z pomieszczeniem gospodarczym. Garaż posiada dodatkowo skład na drewno. Brama garażowa o wymiarach 5,0x2,25m. Projekt garażu składa się z czterech egzemplarzy a w tym części...

Czytaj więcej

Powierzchnia użytkowa	58.11 m²
Min. wymiary działki długość x szerokość	14.00 x 17.65 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	garaż, budynek gospodarczy

Zobacz pełne dane projektu

Rzuty i przekroje

Przyziemie

Nr	Nazwa	Pow. użytkowa [m²]
3.	Skład drewna	5.31
1.	Garaż	44.8
2.	Pom. gospodarcze	8
	Suma	58.11

Zamów szczegółowe rysunki

Przekrój A-A

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa	58.11 m²
Powierzchnia zabudowy	62.17 m²
Powierzchnia kondygnacji netto	0.00 m²
Powierzchnia całkowita	62.17 m²
Kubatura	286.64 m³
Kąt nachylenia dachu	30°
Wymiary budynku długość x szerokość	9.65 x 7.00 m
Wysokość budynku	5.25 m
Min. wymiary działki długość x szerokość	14.00 x 17.65 m
Liczba stanowisk	2 stanowiska
Dach	dwuspadowy
Ilość pomieszczeń	2

Opis i technologia projektu

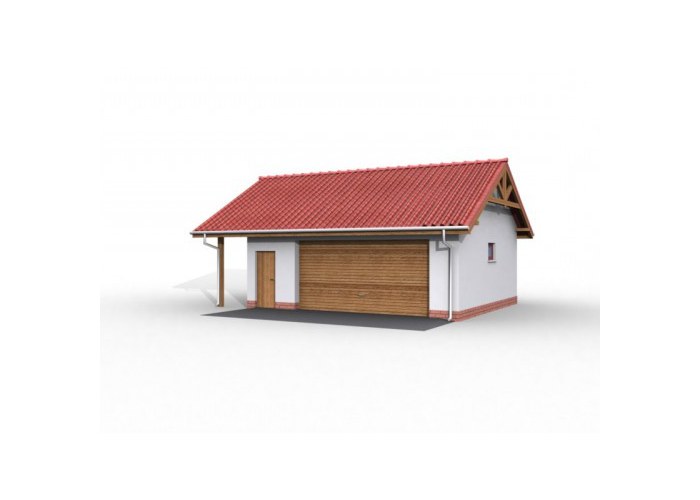

Garaż dwustanowiskowy z pomieszczeniem gospodarczym. Garaż posiada dodatkowo skład na drewno.

Brama garażowa o wymiarach 5,0x2,25m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- powierzchnia użytkowa -58,11m2

- powierzchnia zabudowy (bez składu na drewno) -62,17m2
- powierzchnia składu na drewno -5,43
- kubatura części przekrytej i zamkniętej ze wszystkich stron -263,75m3
- kubatura części przekrytej i niezamkniętej ze wszystkich stron -22,89m3
- kubatura razem - 286,64m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,25m
- dach dwuspadowy 30°
- więźba dachowa drewniana
- pokrycie dachu dachówki ceramicznej
- wymiar bramy garażowej 5,0x2,25m

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal	630.17 kg
Drewno	6.598 m³
Pow. ścian nośnych zew.	93 m²
Pow. ścian nośnych wew.	2 m²
Pow. ścian działowych wew.	19 m²
Dach	98.95 m²

Kosztorys orientacyjny brutto

Stan zerowy	17665 zł
Stan surowy	38864 zł
Roboty wykończeniowe wewnętrzne	24621 zł
Roboty wykończeniowe zewnętrzne	10268 zł
Instalacje i przyłącza	18990 zł
Suma	110409 zł
