G217 garaż trzystanowiskowy z pomieszczeniami gospodarczymi

1490 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz odbicie
lustrzane

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

Garaż trzystanowiskowy z pomieszczeniami gospodarczymi. Trzy bramy garażowe o wymiarach2,4x2,5m Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i...

Czytaj więcej

Powierzchnia użytkowa	102.75 m²
Min. wymiary działki długość x szerokość	15.50 x 21.60 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	garaż, budynek gospodarczy

Zobacz pełne dane projektu

Rzuty i przekroje

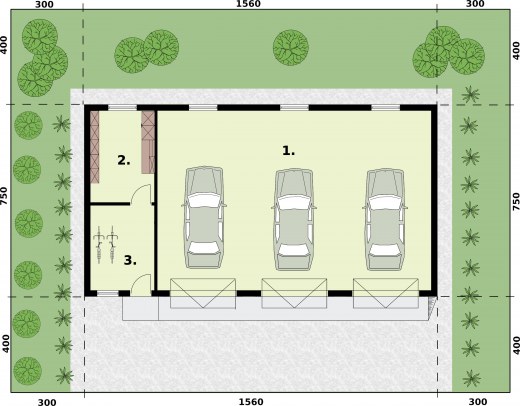

Rzut przyziemia

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1.	Garaż	87.61	87.61
2.	Pom. gospodarcze	7.57	7.57
3.	Pom. gospodarcze	7.57	7.57
	Suma	102.75	102.75

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa	102.75 m²
Powierzchnia zabudowy	117.00 m²
Powierzchnia kondygnacji netto	0.00 m²
Powierzchnia całkowita	117.00 m²
Kubatura	526.00 m³
Kąt nachylenia dachu	30°
Wymiary budynku długość x szerokość	15.60 x 7.50 m
Wysokość budynku	5.58 m
Min. wymiary działki długość x szerokość	15.50 x 21.60 m
Liczba stanowisk	3 stanowiska
Dach	dwuspadowy

Opis i technologia projektu

Garaż trzystanowiskowy z pomieszczeniami gospodarczymi.

Trzy bramy garażowe o wymiarach2,4x2,5m

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- powierzchnia użytkowa -102,75m2

- powierzchnia zabudowy -117,00m2
- powierzchnia całkowita -177,00m2
- kubatura -526,00m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,58m
- dach dwuspadowy 30°
- więźba dachowa drewniana
- pokrycie dachu dachówka ceramiczna
- wymiar bram garażowych 2,4x2,5m

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal	883.78 kg
Drewno	15.03 m³
Pow. ścian nośnych zew.	123 m²
Pow. ścian nośnych wew.	27 m²
Pow. ścian działowych wew.	12 m²
Dach	165 m²

Kosztorys orientacyjny brutto

Stan zerowy	41100 zł
Stan surowy	90420 zł
Roboty wykończeniowe wewnętrzne	57283 zł
Roboty wykończeniowe zewnętrzne	23889 zł
Instalacje i przyłącza	44183 zł
Suma	256875 zł
