Powierzchnia użytkowa | 138.30 m² |
+ garaż | 21.32 m² |
Min. wymiary działki długość x szerokość | 20.00 x 21.60 m |
Dostępne technologie | murowana, szkieletowa |
Rzuty i przekroje
Parter
Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
---|---|---|---|
1. | Wiatrołap | 5.1 | 0 |
2. | Komunikacja | 8.98 | 0 |
3. | Kuchnia | 12 | 0 |
4. | Pokój dzienny z jadalnią | 29.44 | 0 |
5. | Pokój | 10.39 | 0 |
7. | Kotłownia | 8 | 0 |
6. | Łazienka | 3.67 | 0 |
Suma | 77.58 | 0 | |
8 | Garaż | 21.32 | 0 |
Suma | 21.32 | 0 |
Poddasze
Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
---|---|---|---|
1. | Komunikacja | 6.38 | 0 |
3. | Pokój | 23.07 | 0 |
4. | Pokój | 9.45 | 0 |
5. | Łazienka | 6.64 | 0 |
2. | Pokój | 15.21 | 0 |
Suma | 60.75 | 0 |
Dane techniczne
Powierzchnia użytkowa + garaż | 138.30 m² 21.32 m² |
Powierzchnia zabudowy | 125.07 m² |
Powierzchnia kondygnacji netto | 0.00 m² |
Powierzchnia całkowita | 273.74 m² |
Kubatura | 829.00 m³ |
Kąt nachylenia dachu | 43° |
Wymiary budynku długość x szerokość | 14.60 x 10.20 m |
Wysokość budynku | 8.82 m |
Min. wymiary działki długość x szerokość | 20.00 x 21.60 m |
Dach | dwuspadowy |
Kondygnacja | z poddaszem |
Pow. tarasów/werandy/wiaty/schodów zew. | 23.6 m² |
Projekt z garażem | Tak |
Ilość stanowisk w garażu | 1 |
Opis i technologia projektu

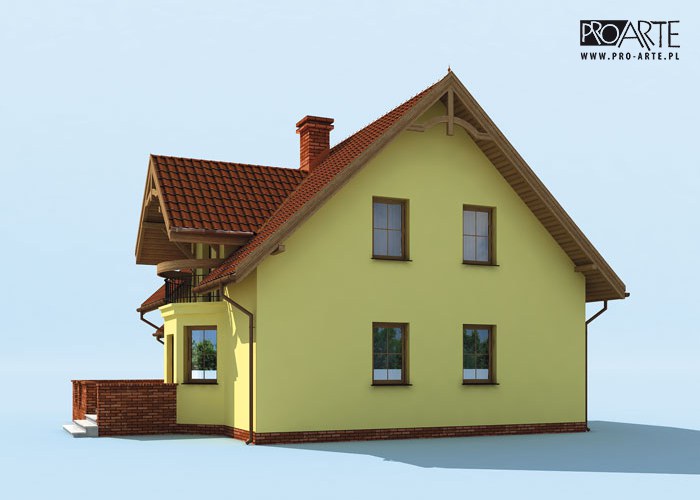

SIENA - dom jedmorodzinny z poddaszem
- powierzchnia zabudowy - 125,07m2
- kubatura - 829,00m3
- ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian
- ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- strop gęstożebrowy "POROTHERM" o gr. 23 cm
- konstrukcja więźby dachowej drewniana w układzie krokwiowo-jętkowym
- pokrycie dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: kocioł kondensacyjny w kotłowni
W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.
Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie
Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?
By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).
Zestawienia materiałów
Technologia murowana tradycyjna | |
Stal | 1574.65 kg |
Drewno | 10.637 m³ |
Dach | 235 m² |
Kosztorys orientacyjny brutto
Stan zerowy | 61958 zł |
Stan surowy | 136308 zł |
Roboty wykończeniowe wewnętrzne | 86355 zł |
Roboty wykończeniowe zewnętrzne | 36013 zł |
Instalacje i przyłącza | 66605 zł |
Suma | 387240 zł |
